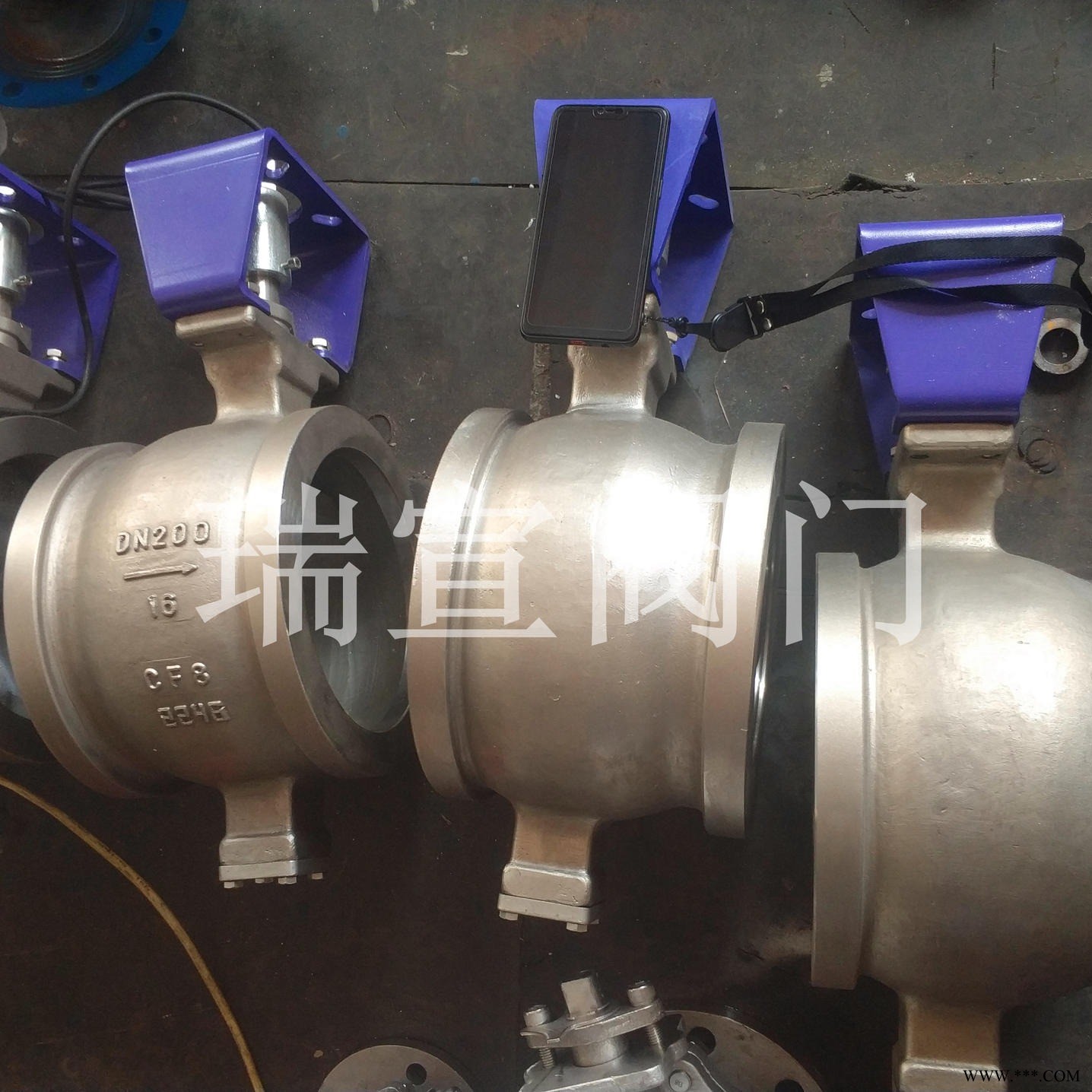

瑞宣阀门 电动球阀Q941F-16P不锈钢气动V型球阀批发电动软密封球阀

价格:￥100.00/个
品牌:瑞宣阀门
起订:1个
供应:1000个

立即购买

品牌 :	瑞宣阀门	型号 :	Q941F-16P
材质 :	不锈钢	连接形式 :	法兰
结构形式 :	浮动球球阀	公称通径 :	DN100
适用介质 :	弱酸碱介质	压力环境 :	中低压
工作温度 :	高温	标准 :	日标
流动方向 :	单向	驱动方式 :	手动
零部件及配件 :	配件	用途 :	换向
类型(通道位置) :	直通式	作用对象 :	泵
3C阀门类别 :	工业

产品用途：
V型球阀是一种直角回转结构的高级控制阀，它与阀门定位器配套使用，可实现比例调节；与二位五通电磁及控制箱配套使用，可实现开关控制。适用于气体、液体、固态颗粒介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。

产品结构特点：
1、气动V型球阀由V型阀体与气动执行机构及其它附件组成。是一种直角回转结构的高级控制阀。
2、具有出色的调节特性：V型阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
3、 流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的 值特别高，通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
4、V型阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
5、 可靠（安全）性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
6、金属阀座的优越密封性：V型阀采用可动金属阀座，具有自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10-6×额定流量系数。
7、超强的剪切能力：V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
8、气动V型球阀结构紧凑，小巧轻盈，安装方便，维护简便。
9、气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用进口镜面气缸，无油润滑、摩擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不磨损。

主要零件的材料说明：

零件名称	材料
阀体、阀盖	WCB(C)ZG1Cr18Ni12Mo2Ti(R) ZGOOCr17NiMo2(L)ZG1Cr18Ni9Ti(P)
球体、阀杆	2Cr13、316/304
双头螺栓	35CrMo
阀座密封面	聚四氟乙稀、2Cr13+STL1Cr18Ni9Ti
衬套	ZCuSn5Pb5Zn、氟橡胶1Cr18Ni9Ti

压 力	公称通径 DN(mm)	对夹连接			法兰连接				H
		L	L1	D	L	Do	H1	L2气	Qv347	Qv647	Qv947
PN1.6～2.5Mpa	25	50	25	64		38	55	400	200	222	340
	40	60	25	82		49	60	400	205	228	350
	50	75	32	100	124	60	90	400	225	248	365
	65	85	38	120	145	75	100	400	235	255	375
	80	100	45	135	165	89	105	400	260	270	380
	100	115	50	158	194	110	115	400	270	278	390
	125	135	55	185	210	140	135	455	320	335	405
	150	160	65	216	229	165	175	455	340	358	420
	200	200	80	270	243	205	195	700	390	405	510
	250	240	92	326	297	259	250	700	420	449	540
	300				338	300	265	700	510	550	605

零件名称	材料
阀体、阀盖	WCB(C)ZG1Cr18Ni12Mo2Ti(R) ZGOOCr17NiMo2(L)ZG1Cr18Ni9Ti(P)
球体、阀杆	2Cr13 304 316 316L
双头螺栓	35CrMo
阀座密封面	聚四氟乙稀、2Cr13+STL1Cr18Ni9Ti
衬套	ZCuSn5Pb5Zn、氟橡胶1Cr18Ni9Ti

压 力	公称通径 DN(mm)	对夹连接			法兰连接				H
		L	L1	D	L	Do	H1	L2气	Qv347	Qv647	Qv947
PN1.6～2.5Mpa	25	50	25	64		38	55	400	200	222	340
	40	60	25	82		49	60	400	205	228	350
	50	75	32	100	124	60	90	400	225	248	365
	65	85	38	120	145	75	100	400	235	255	375
	80	100	45	135	165	89	105	400	260	270	380
	100	115	50	158	194	110	115	400	270	278	390
	125	135	55	185	210	140	135	455	320	335	405
	150	160	65	216	229	165	175	455	340	358	420
	200	200	80	270	243	205	195	700	390	405	510
	250	240	92	326	297	259	250	700	420	449	540
	300				338	300	265	700	510	550	605

◆瑞宣阀门产品订货流程：

1、客户采购清单传真至公司，或来电咨询。

2、收到客户采购订单，我公司技术员为客户提供阀门型号选型与报价（价格清单）。

3、商定项目：交货期及工矿特殊要求等事宜

购买本公司法兰球阀请按以下指示进行安装：（详情或见产品说明书）

（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
