品牌:瑞宣阀门
起订:1个
供应:1000个

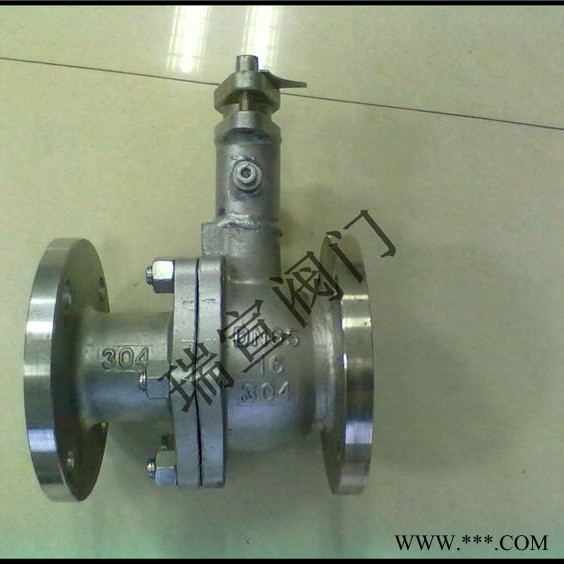

| 品牌 : | 瑞宣阀门 | 型号 : | NKQ41F-16P |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN100 |
| 适用介质 : | 弱酸碱介质 | 压力环境 : | 中低压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 换向 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 泵 |
| 3C阀门类别 : | 工业 |
用途和使用范围：
GU真空球阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
主要技术性能：
阀门漏率： | ≤1.3×10-4Pa.L/S. |
适用温度： | -30～+150℃ |
适用范围： | |
连接型式 | 使用压力范围(Pa) |
活套法兰(GB6070、JB919) | 0.6×106～1.3×10-4 |
焊接法兰(GB6070、JB919) | 1.6×106～1.3×10-4 |
快卸法兰(GB4982) | 0.1×106～1.3×10-4 |
螺纹连接 | 1.6×106～1.3×10-4 |
主要零件材料：
阀体、阀盖、阀杆：不锈钢
密封件： 、丁腈橡胶、氟橡胶、PPL。
外形及连接尺寸：
螺纹连接的外形及连接尺寸(JB919)
型号 | DN | G | H | E | L |
GU-10(G) | 10 | 1/4" | 52 | 105 | 68 |
GU-16(G) | 16 | 1/2" | 64 | 130 | 72 |
GU-20(G) | 20 | 3/4" | 67 | 130 | 82 |
GU-25(G) | 25 | 1" | 83 | 165 | 90 |
GU-32(G) | 32 | 1-1/4" | 89 | 165 | 112 |
GU-40(G) | 40 | 1-1/2" | 100 | 190 | 120 |
GU-50(G) | 50 | 2" | 125 | 190 | 145 |
GU-63(G) | 63 | 2-1/2" | 150 | 250 | 185 |
GU-80(G) | 80 | 3" | 161 | 250 | 210 |
GU-100(G) | 100 | 4" | 180 | 280 | 268 |
宣阀门订货须知：
2，本厂可根据客户特定要求选配各类驱动装置执行器。
3，如客户提供特殊阀门型号，须正确说明其型号含义。
4，付款须知：预付30%定金到温州瑞宣公司帐号，余款发货前付清，以便及时安排发货，特殊情况请请示。
5，交货方式：可具体商定，瑞宣 运输或客户指定。
◆瑞宣阀门售后服务:
1, 瑞宣产品质保期为自出厂起12个月，实行”三包“服务（包退、包换、包修）。
2，产品服务期内，可以咨询本公司工程师，提供对口服务，以便进一步提高产品质量。
3，对用户的投诉问题，会快速作出反应，并安排售后。
◆瑞宣阀门产品订货流程：
1、客户采购清单传真至公司，或来电咨询。
2、收到客户采购订单，我公司技术员为客户提供阀门型号选型与报价（价格清单）。
3、商定项目：交货期及工矿特殊要求等事宜
购买本公司法兰球阀请按以下指示进行安装：（详情或见产品说明书）
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
