温州瑞宣阀门供应日标不锈钢法兰截止阀|供应产品|温州瑞宣阀门有限公司

价格:￥100.00/台
起订:1台
供应:10000台

型号 :	J41H-10K	连接形式 :	法兰
材质 :	不锈钢	公称通径 :	DN15-DN600
适用介质 :	弱酸碱介质	压力环境 :	高压
工作温度 :	高温	标准 :	日标
外形 :	大型	流动方向 :	单向
驱动方式 :	手动	零部件及配件 :	配件
形态 :	旋转式	类型(通道位置) :	直通式
3C阀门类别 :	工业

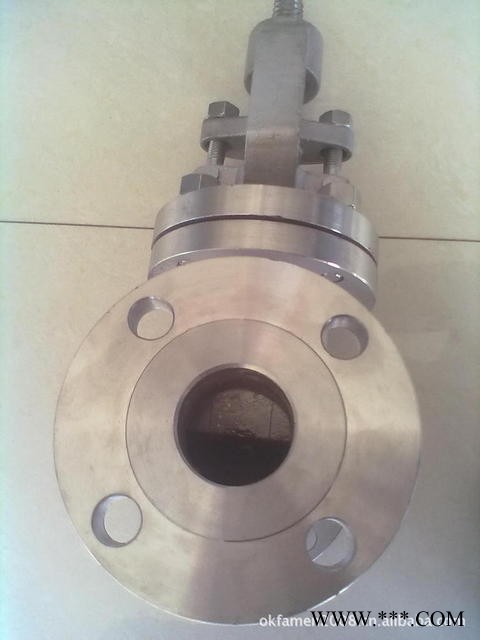

日标截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式/杆升降，手轮不升降，也有升降旋转杆式〔手轮与阀杆一起旋转升降，螺母设在阀体上〕。

日标截止阀只适用于全开和全关，不允许作调节和节流。日标截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关于日标截止阀的力比开日标截止阀的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

用途

广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。

型号	公称通经	主要外形和连接尺寸	重量
SIZE	DN	d	L	Lj	D	D1	D2	b	Z-φD	W	H(开)
150	1/2	15	15	108	-	89	60.5	35	10	4-15	100	181	3.5
3/4	20	20	117	-	98	70	43	11	4-15	100	191	3.9
1	25	25	127	-	108	79.5	51	12	4-15	120	216	5.8
11/2	40	40	165	-	127	98.5	73	15	4-15	133	354	10.8
2	50	50	178	-	152	120.5	92	16	4-19	200	330	20
21/2	65	65	190	-	178	139.5	105	18	4-19	250	359	32
3	80	80	203	-	190	152.5	127	19	4-19	280	390	42
4	100	100	229	-	229	190.5	157	24	8-19	298	444	64
6	150	150	394	-	279	241.5	216	26	8-22	350	521	114
8	200	200	457	-	343	298.5	270	29	8-22	400	609	186
300	1/2	15	15	140	164	95	66.5	35	15	4-15	100	162	3.7
3/4	20	20	152	190.5	117	82.5	43	16	4-19	120	168	5.3
1	25	25	165	216	124	89	51	18	4-19	125	194	7.3
11/2	40	40	190	241	156	114.5	73	21	4-22	168	235	15.4
2	50	50	216	283	165	127	92	23	8-19	200	387	26
21/2	65	65	241	308	190	149	105	26	8-22	200	419	40
3	80	80	283	333	210	168.5	127	29	8-22	280	438	50
4	100	100	305	371	254	200	157	32	8-22	350	504	90
6	150	150	403	460	318	270	216	37	8-22	400	660	160
8	200	200	502	575	381	330	270	42	12-25	450	902	290
600	1/2	15	15	165	164	95	66.5	35	22	4-15	100	162	4.5
3/4	20	20	190	190.5	118	82.5	43	23	4-19	140	168	7.3
1	25	25	216	216	124	89	51	25	4-19	159	194	9.6
11/2	40	40	241	241	156	114.5	73	30	4-22	190	235	19
2	50	50	292	295	165	127	92	33	8-19	255	362	35
21/2	65	65	330	333	190	149	100	36	8-22	267	394	50
3	80	80	356	359	210	168	127	39	8-22	305	464	60
4	100	100	432	435	273	216	157	45	8-25	400	546	110
6	150	150	559	562	356	292	216	55	12-29	495	883	230
