品牌:温州瑞宣阀门
起订:1个
| 品牌 : | 温州瑞宣阀门 | 型号 : | J41W-16P |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | 15-500 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 大型 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀杆 | 形态 : | 旋转式 |
| 类型(通道位置) : | 直通式 | 订货号 : | ODJ41W-16P |
| 3C阀门类别 : | 工业 |

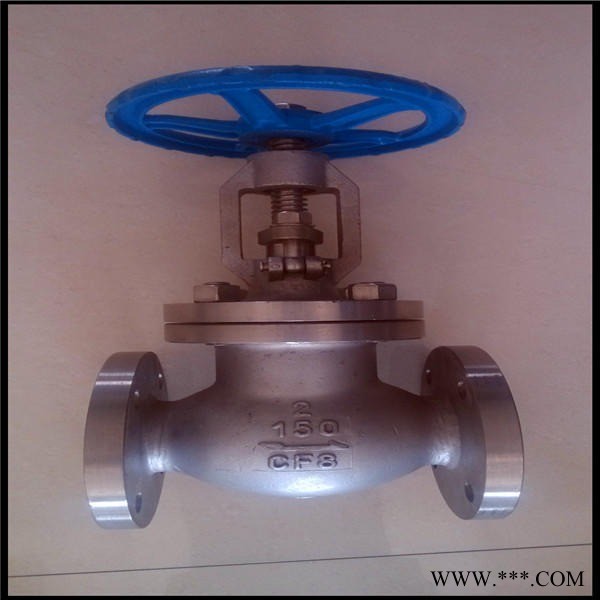

不锈钢截止阀
不锈钢法兰截止阀概述：
法兰截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
不锈钢截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到 ，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。 本类阀门在管道中一般应当水平安装。
不锈钢法兰截止阀优点如下：
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
不锈钢法兰截止阀的缺点如下：
1、流体阻力大，开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。
截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。
截止阀的结构形式：
不锈钢截止阀阀体的结构形式有直通式、直流式和直角式。直通式是 常见的结构，但其流体的阻力 。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。
不锈钢法兰截止阀相关参数：
铸钢螺栓阀盖闸阀在设计和制造上都以实现 长的使用寿命和可靠性为目标。
旋启式螺栓 - 使得维护和填料更换更加简便易行。
填料函 - 可配置备选灯笼环和润滑油注射器。
阀盖连接 - ANSI压力等级不同，连接也有所不同。
阀座环 - 分离式重型、全流道(全端口)环，易于维护。
阀体 - 全流道(全端口)，重型阀体，符合API 600标准的壁厚， 限度延长使用寿命。可配置用于旁路阀或排泄阀的轮毂。
手轮 - 易于操作的大手轮。也可配置齿作机构，马达执行机构或缸体执行机构，以满足更高的应用环境要求。
压盖 - 两件式压盖/压盖法兰，自行对准调节，防止由于压盖翘起而造成阀杆损坏。
阀杆 - 经过精密机加工的阀杆具有后座结构。
后座 - 经过精密加工的阀盖阀杆衬套实现后座阀杆密封。
阀瓣 - 坚固耐用的阀瓣，可提供塞型，球型或V形端口结构的阀瓣。
连接端口 - 根据管道特点选择法兰或对焊连接端口。
