品牌:恒菲
起订:1套
供应:999套
| 品牌 : | 恒菲 | 型号 : | MD941H-25C-DN300 |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | 300 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 外形 : | 大型 |
| 流动方向 : | 单向 | 零部件及配件 : | 配件 |
| 用途 : | 安全 | 压力环境 : | 高压 |
| 工作温度 : | 低温 | 类型(通道位置) : | 三通式 |

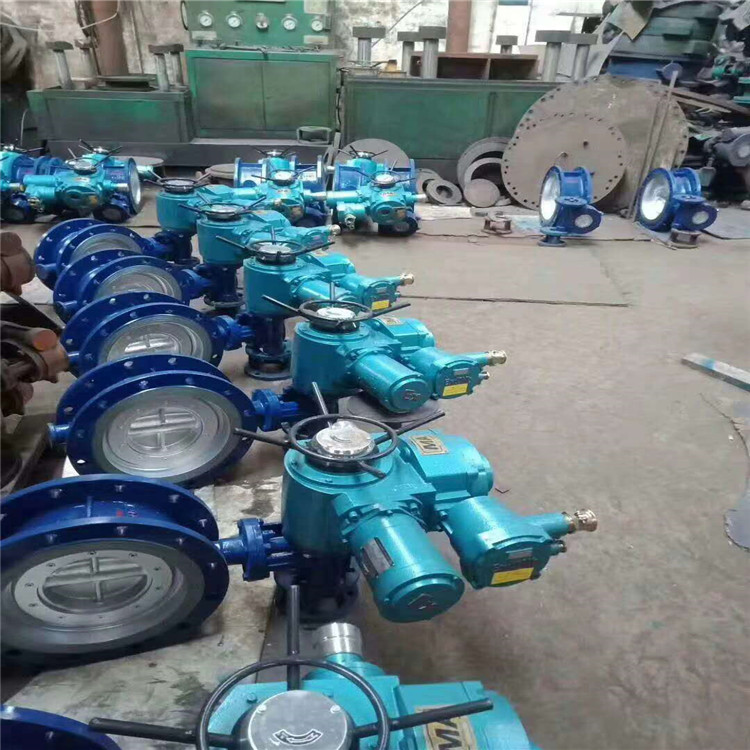

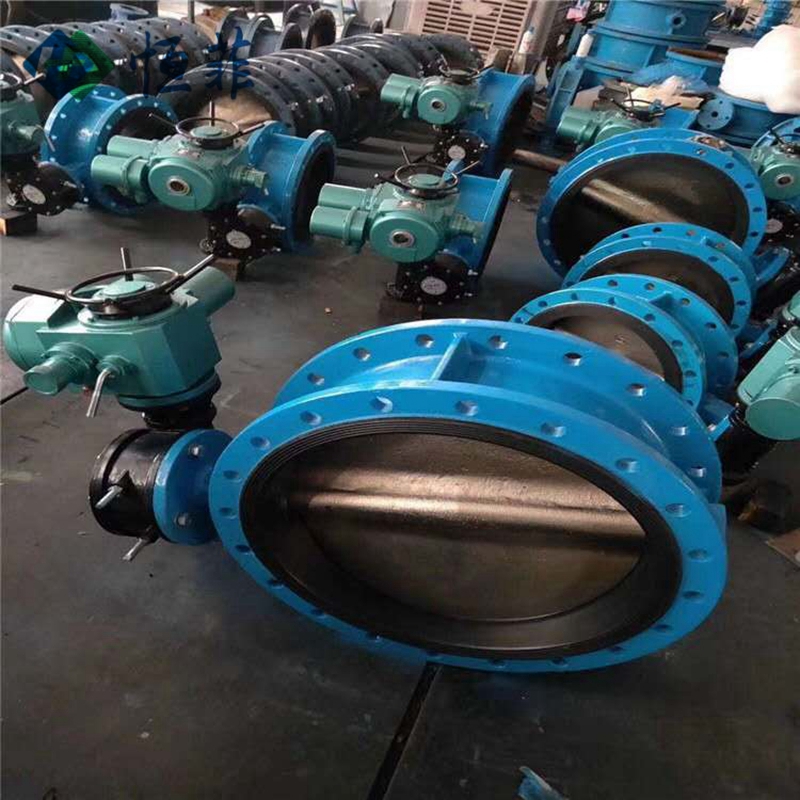

D943H电动法兰硬密封三偏心蝶阀结构原理：
采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。电动三偏心蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。电动金属密封蝶阀配用的角行程电动执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的，同时输出4～20mADC的位置反馈信号。因此电动金属密封蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等自动化控制中。
二、D943H电动法兰硬密封三偏心蝶阀电动执行器技术参数：
|
电源电压 |
AC220/380V，50/60Hz |
限位 |
电气、机械二重限位 |
|
输出力矩 |
50N·M～2000N·M |
防护等级 |
相当于IP-65 |
|
动作范围 |
0～90° 0～360° |
防爆等级 |
ExdII 4； 特殊要求可定制ExdII 6 |
|
动作时间 |
15秒/30秒/60秒 |
|
|
|
保护装置 |
过热保护 |
位置测量 |
可选装开关或电位计 |
|
环境温度 |
-30°～60° |
驱动电机 |
8W/E |
|
手动操作 |
同附带手柄操作 |
进线接口 |
PE1/2〞进线线锁 |
三、D943H电动法兰硬密封三偏心蝶阀优点：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
4、当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心。
5、迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面。
6、使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。
7、锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。
四．D943H电动法兰硬密封三偏心蝶阀售后服务：
1、产品的各项性能达到国家标准及有关优等品的规定标准。
2、顾客验收过程中，如出现要求之际不符情况,本公司接到顾客通知后两小时内作出答复。
3、在正确安装，使用的条件下，产品出现种类质量问题如确系本公司产品质量问题，本公司全权负责。
