品牌:山东北泽
起订:1件
供应:500件
| 品牌 : | 山东北泽 | 型号 : | A49H-40 |
| 阀瓣开启高度 : | 脉冲式 | 结构形式 : | 脉冲式 |
| 3C阀门类别 : | 工业 | 订货号 : | A49H-40 |
| 加工定制 : | 否 | 货号 : | A49H-40 |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | DN200 | 适用介质 : | 蒸汽 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 配件 | 形态 : | 角式 |
| 压力环境 : | 高压 | 类型(通道位置) : | 直角式 |
| 阀体构造 : | 封闭式 | 规格 : | PN40 |
| 是否跨境货源 : | 否 |

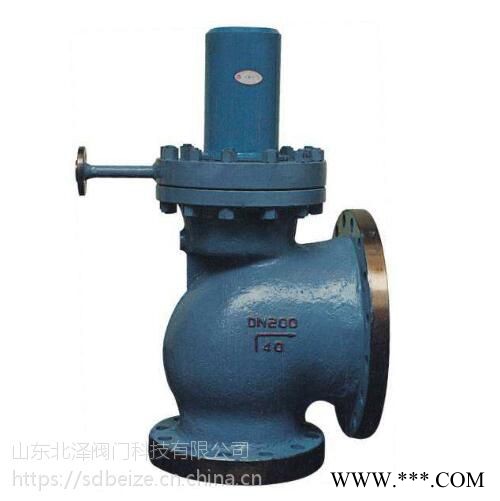

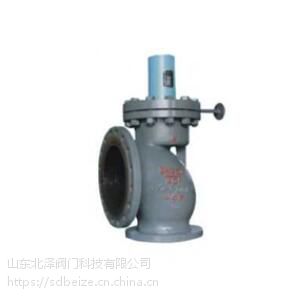

供应山东北泽A49H-40脉冲式主安全阀
A49H型主安全阀主要用于电站锅炉、压力容器、减温减压装置上使用，防止压力超过允许压力值，保证设备安全运行。主安全阀必须与脉冲安全阀配套使用。
1、当介质压力升高到整定压力时，冲量安全阀打开，介质从脉冲管进入主安全阀的活塞室，推动活塞下降，使阀门自动打开，当冲量阀关闭时，阀瓣又自动关闭。
2、密封面用钴基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。
产品主要性能参数
型号 |
工作压力/Mpa |
适用介质 |
适用温度/℃ |
A49H-40 |
4.0 |
饱和蒸气 |
≤450 |
A49Y-P5432V |
在t=540℃时，P=3.2 |
过热蒸汽 |
≤540 |
产品主要零部件材料
型号 |
零件名称 |
|||||
阀体 |
阀座、阀瓣 |
活塞 |
弹簧 |
调节螺杆 |
阀盖 |
|
A49H-40 |
碳素铸钢 |
碳素钢堆铁基合金 |
不锈钢 |
50CrVA |
不锈钢 |
碳素铸钢 |
A49Y-P5432V |
铬钼钒钢 |
碳素钢堆铁基合金 |
铬钼钒钢 |
|||

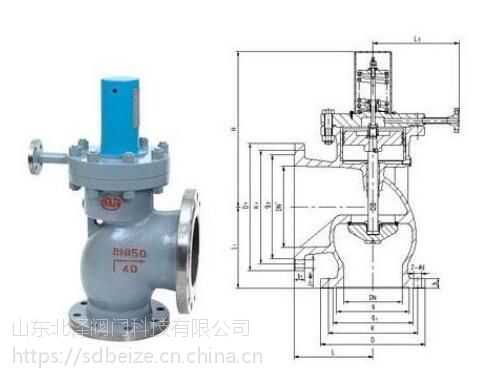

供应山东北泽A49H-40脉冲式主安全阀产品主要尺寸
A49H-40
公称通径DN/mm |
尺寸/mm |
重量/kg |
||||||||||
D |
D1 |
D2 |
D6 |
b |
Z-φd |
H1 |
H2 |
L1 |
L2 |
出口法兰 |
||
150 |
300 |
250 |
218 |
204 |
30 |
8-φ25 |
230 |
486 |
220 |
240 |
PN25，DN200 |
128 |
200 |
375 |
320 |
285 |
260 |
38 |
12-φ30 |
295 |
615 |
270 |
330 |
PN25，DN300 |
230 |
250 |
445 |
385 |
345 |
313 |
42 |
12-φ34 |
350 |
646 |
300 |
370 |
PN25，DN350 |
386 |
A49Y-P5432V
公称通径DN/mm |
尺寸/mm |
重量/kg |
||||||||||
D |
D1 |
D2 |
D6 |
b |
Z-φd |
H1 |
H2 |
L1 |
L2 |
出口法兰 |
||
200 |
405 |
345 |
260 |
38 |
12-φ30 |
500 |
655 |
300 |
PN16，DN300 |
230 |
||
