品牌:山东北泽
起订:1件
供应:2000件
立即购买
| 品牌 : | 山东北泽 | 型号 : | Q641TC |
| 材质 : | 陶瓷 | 连接形式 : | 法兰 |
| 结构形式 : | 弹性球球阀 | 3C阀门类别 : | 工业 |
| 公称通径 : | DN15~200 | 适用介质 : | 煤粉、煤渣、粉状颗粒、石膏液、 硫酸、盐酸、等腐蚀性质 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 气动 | 零部件及配件 : | 配件 |
| 用途 : | 调节 | 类型(通道位置) : | 直通式 |
| 作用对象 : | 锅炉 | 规格 : | PN10~25 |

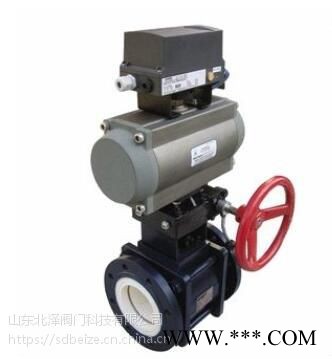

供应Q641TC 气动调节V型陶瓷球阀，陶瓷球阀厂家
公称通径：DN32~200mm (2/1"~10")
公称压力：PN1.0~2.5MPa (150~300Lb)
适用温度：≤200℃
材质：碳钢、不锈钢等
介质：煤粉、煤渣、粉状颗粒、石膏液、
硫酸、盐酸、等腐蚀性质
广泛应用：电力、石油、化工等管路系统上启闭装置。
V型陶瓷气动调节球阀具有控制精确、流阻小、流量系数大、结构简单、密封性能好，是真正的 率进行控制工艺工况的一种阀门。 V型球阀具有等百分比流量调节（对数）特性，可以更精准、更灵活地对介质进行流量调节，可调范围大，调节速度快，维护简单，节约成本。在开启与关闭的过程中，球体的V形道与阀座间具有剪切作用，可将介质中的纤维、固体颗粒等切碎并除去，且结构陶瓷具有很好的自洁性 。

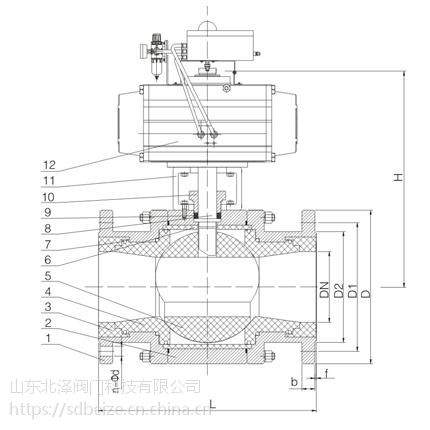

主要零部件材料
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 阀体 | Ss304 A105N | 7 | 密封圈 | 硅胶/氟胶 |
| 2 | 中阀体 | Ss304 A105N | 8 | 阀杆 | SS 2Cr13 |
| 3 | 法兰座 | 结构陶瓷 | 9 | 填料 | 石墨 |
| 4 | 阀座 | 结构陶瓷 | 10 | 填料压盖 | Ss304 WCB |
| 5 | 球体 | 结构陶瓷 | 11 | 支架 | Ss304 Q235 |
| 6 | 中套 | 结构陶瓷 | 12 | 气动装置 |
应用规范
| 设计与制造 | GB/T 12237 | B16.34 | |
| 连接端尺寸 | 结构长度 | GB/T 12221 | ANSI B16.10 |
| 法兰尺寸 | Gb/T 19113 | ANSI B16.5 | |
| 检验与试验 | Gb/T 13927 | API 598 | |
| 材料 | 碳钢 | GB/T 12229 | |
| 不锈钢 | Gb/T 12230 | ||
| 标志 | Gb/T 12220 | ||
| 供货 | Gb/T 12252 | ||
