品牌:山东北泽
起订:1件
供应:5000件
立即购买
| 产品特性 : | 对夹 | 品牌 : | 山东北泽 |
| 型号 : | VQ970H | 材质 : | 不锈钢 |
| 连接形式 : | 对夹 | 结构形式 : | 浮动球球阀 |
| 3C阀门类别 : | 工业 | 公称通径 : | DN15~150 |
| 适用介质 : | 含纤维、颗粒等一系列杂质类介质 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电动 |
| 零部件及配件 : | 配件 | 用途 : | 调节 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 泵 |
| 规格 : | PN16 |

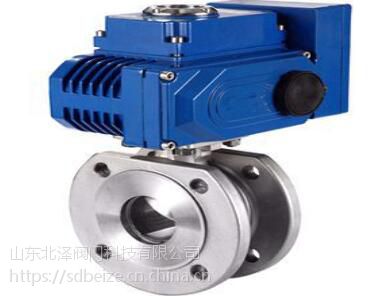

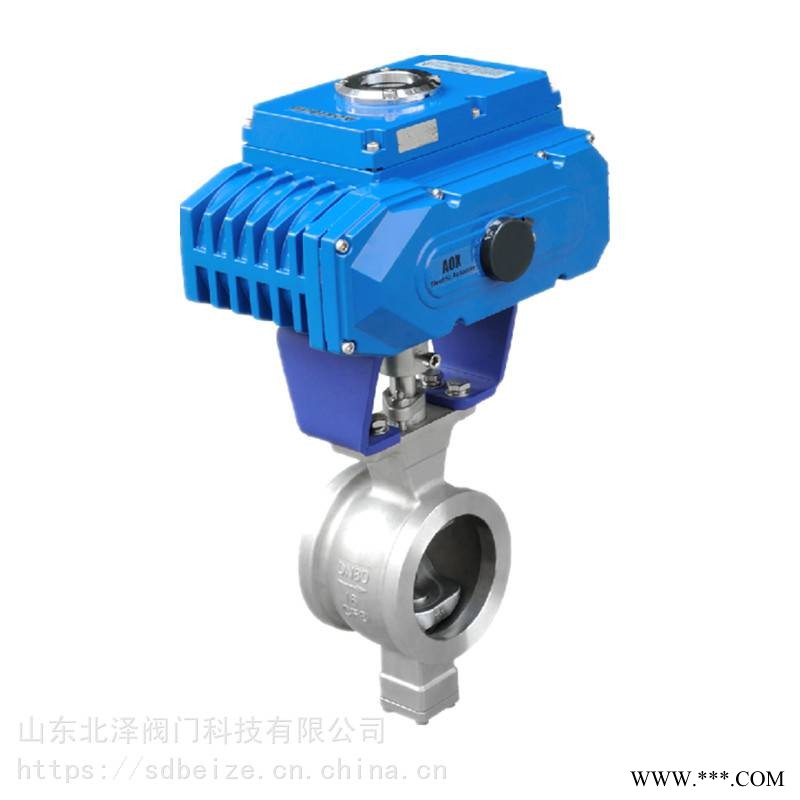

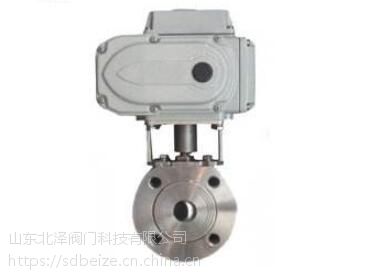

VQ970H-16P电动对夹不锈钢V型球阀，山东北泽球阀
【VQ970H-16P电动对夹不锈钢V型球阀概述】
VQ970H-16P电动对夹不锈钢V型球阀整体式结构，阀体一次性铸造不会产生阀体外
漏现象，电动执行器配备外部支架及轴套连接安装拆装方便快捷。304不锈钢铸造，一体式结构，
可选用两种方式安装（对夹式，法兰分体式）一般采用对夹式安装较多，占用安装空间小，安装方
便。内部固定V型球结构，配置硬密封面具有剪切功能。电动执行器选用精小型角行程结构，整体
结构小启闭轻松。作用于管路介质含杂质、颗粒、纤维的水、渣水混合物等介质中使用。
【VQ970H-16P电动对夹不锈钢V型球阀特点】
1、对夹安装方式，占用安装空间小安装方便。
2、整体结构小，造价成本低廉。
3、V型球切口，具有剪切调节效果。
4、电动操作，可实现远程控制。
【VQ970H-16P电动对夹不锈钢V型球阀执行标准】
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
法兰标准：GB/T9113.1-2000
【VQ970H-16P电动对夹不锈钢V型球阀参数】
| 公称压力MPa | 1.0 | 1.6 | 2.5 | 4.0 |
| 阀门强度试验压力MPa | 1.5 | 2.4 | 3.8 | 6.0 |
| 阀门密封试验压力MPa | 1.1 | 1.8 | 2.8 | 4.5 |
| 适用温度℃ | ≤350℃ | |||
| 主要材质 | 优质304不锈钢 | |||
| 连接形式 | 对夹法兰 | |||
| 适用介质 | 含纤维、颗粒等一系列杂质类介质 | |||
| 法兰标准 | JB/T9113.1-2000 | |||
| 阀门结构长度标准 | GB12221-89 | |||
【VQ970H-16P电动对夹不锈钢V型球阀尺寸】
| 公称通径 DN(mm) |
尺寸(mm) | |||||||
| L | D | D1 | D2 | d | b | f | Z-Md | |
| 15 | 35 | 95 | 65 | 45 | 15 | 14 | 2 | 4-M12 |
| 20 | 38 | 105 | 75 | 55 | 19 | 14 | 4-M12 | |
| 25 | 42 | 115 | 85 | 65 | 23.5 | 14 | 4-M12 | |
| 32 | 50 | 135 | 100 | 78 | 30 | 16 | 4-M16 | |
| 40 | 60 | 145 | 110 | 85 | 36 | 16 | 3 | 4-M16 |
| 50 | 70 | 160 | 125 | 100 | 45 | 16 | 4-M16 | |
| 65 | 95 | 180 | 145 | 120 | 58 | 18 | 4/8-M16 | |
| 80 | 118 | 195 | 160 | 135 | 67/76 | 20 | 8-M16 | |
| 100 | 140 | 215 | 180 | 155 | 76/92 | 20 | 8-M16 | |
| 125 | 175 | 245 | 210 | 185 | 100 | 22 | 8-M16 | |
| 150 | 210 | 280 | 240 | 210 | 125 | 24 | 8-M16 | |
