品牌:山东北泽
起订:1件
供应:200件
立即购买
| 产品特性 : | 衬氟 | 品牌 : | 山东北泽 |
| 型号 : | H41F46 | 材质 : | 衬氟 |
| 连接形式 : | 法兰 | 加工定制 : | 是 |
| 种类 : | DDCV双瓣式 | 结构形式 : | 旋启式 |
| 公称通径 : | DN15~350mm | 适用介质 : | 各种高腐蚀化学介质 |
| 形态 : | 球式 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 | 规格 : | DN100 |
1、 简介
衬里止回阀只是允许介质向一个方向流动，而且阻止流体倒流，通常这种阀门是自动工作的，在一个方向流动的压力作用下， 阀瓣打开，流体反方向流动时有流体压力和阀瓣、PTFE阀球的自重，作用于阀座，从而切断流动。
连接形式：法兰式、对夹式
衬里材料：FEP、PFA、GXPO等。
| 零件名称 | 材 料 | 技术规范 | |
| 阀体 | 铸铁、铸钢、不锈钢、内衬F46 、F4 | 设计标准 | GB12236 |
| 阀瓣 | 铸钢、不锈钢、内外衬F46 、F4 | 结构长度 | GB12221 |
| 阀盖 | 灰铸钢、铸钢、不锈钢、内衬F46 、F4 | 法兰标准 | JB/T79-78 |
| 垫圈 | F4 | GB9113.1-26 | |
| 检验试验 | GB/T13927 | ||

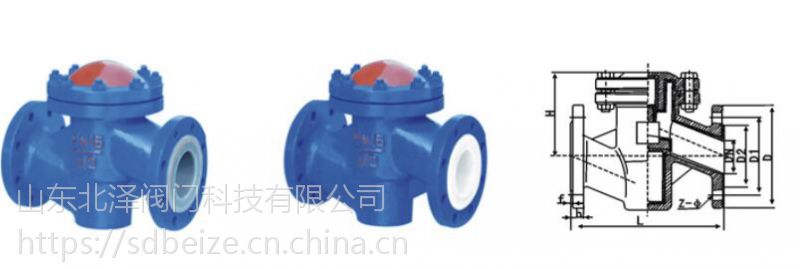

2、结构图
3、连接尺寸表
PN：1.0MPa
