| 产品特性 : | 静音止回阀 | 品牌 : | 山东北泽 |
| 型号 : | H42X | 材质 : | 球墨铸铁 |
| 连接形式 : | 法兰 | 加工定制 : | 否 |
| 种类 : | NRVZ静音式 | 结构形式 : | 升降式 |
| 公称通径 : | DN50~500 | 适用介质 : | 水 |
| 形态 : | 柱塞式 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 水力控制 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 | 规格 : | PN10 |
供应DN80山东北泽H42X静音止回阀

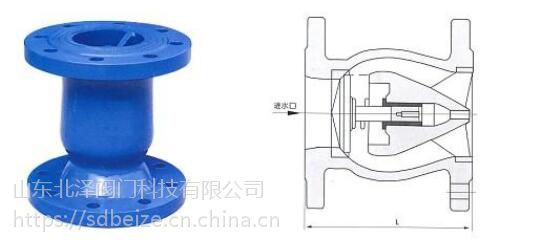

H42X静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失小，阀瓣启闭行程很短，停泵时可快速关闭，防止*大的水锤声，形成静音效果。该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，防止介质倒流及水锤对泵的损坏。
主要技术参数
公称压力 |
1.0 |
1.6 |
2.5 |
工作压力 |
1.0 |
1.6 |
2.5 |
密封试验压力 |
1.1 |
1.76 |
2.75 |
壳体试验压力 |
1.5 |
2.4 |
3.75 |
适用介质 |
水 |
||
介质温度 |
X＜80℃， T≤150℃， H≤200℃ |
||
主要零件材料
零件名称 |
材料 |
阀体、导流体 |
铸铁、铸钢 |
阀座、轴瓦、阀瓣、轴 |
不锈钢或青铜 |
弹簧 |
不锈钢 |
主要外形尺寸
公称通径 |
L |
50 |
120 |
65 |
150 |
80 |
180 |
100 |
240 |
125 |
300 |
150 |
350 |
200 |
450 |
250 |
500 |
300 |
550 |
350 |
572 |
400 |
600 |
450 |
650 |
500 |
700 |
法兰连接尺寸：铁制阀门按GB4216.4（5）-84标准，钢制阀门按GB/T9113.1-2000（RF）标准。
