品牌:山东北泽
起订:1件
供应:10000件
立即购买
| 产品特性 : | 铸铁止回阀 | 品牌 : | 山东北泽 |
| 型号 : | H44T | 材质 : | 铸铁 |
| 连接形式 : | 法兰 | 加工定制 : | 否 |
| 种类 : | 旋启式 | 结构形式 : | 旋启式 |
| 公称通径 : | DN80~300 | 适用介质 : | 水 |
| 形态 : | 柱塞式 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 蒸汽 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 | 规格 : | PN10 |

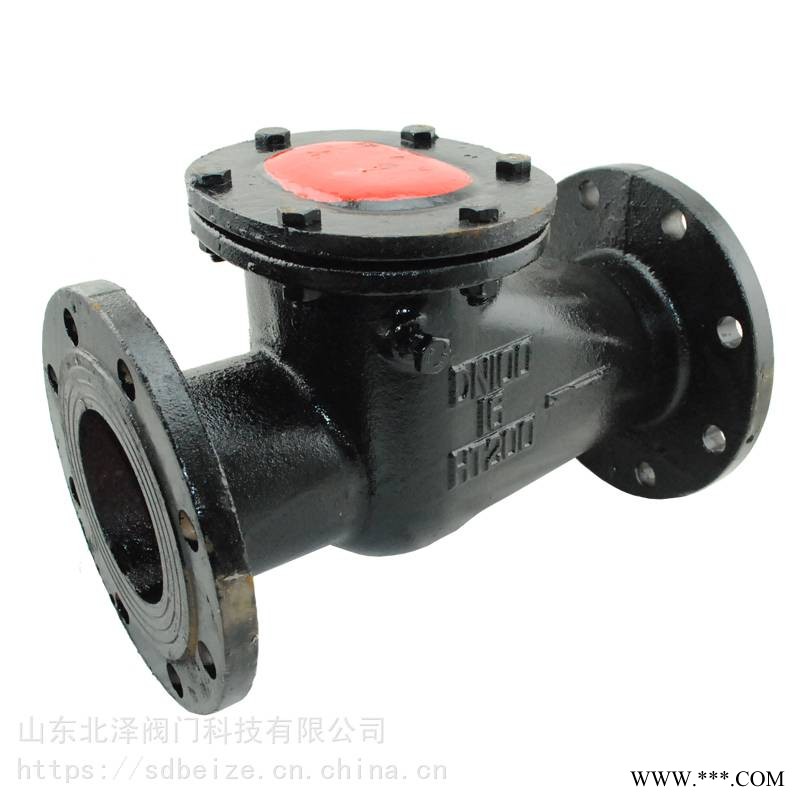

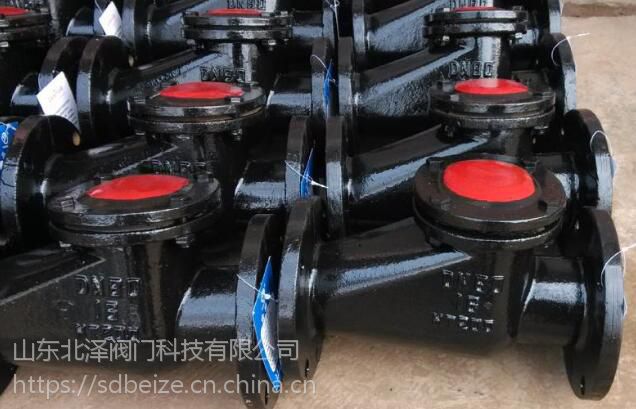

山东北泽DN100 H44T旋启式铸铁止回阀
概述
H44T旋启式止回阀，又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装。
H44T旋启式止回阀适于工作温度≤100℃的水、蒸汽介质的管路上，作防止介质逆流的单向启闭用。
作用原理及结构说明
作用原理：通过汽缸塞的上下移动，协助阀瓣快速启闭以达到密封面
结构说明
结构形式：旋启式单阀瓣
驱动方式：对焊连接
连接形式：对焊连接
阀门的开启和关闭由气动装置来控制，加快阀门的开启和关闭速度
结构示意图
主要性能规范
| 公称压力PN(Mpa) | 1.0 | 工作温度℃ | ||
|---|---|---|---|---|
| 试验压力P(Mpa) | 密封 | 1.1 | 常温 | |
| 强度 | 1.5 | |||
| 工作压力(Mpa) | P | 1.0 | ≤100℃ | |
主要零件材料
| 零件名称 | 材料 |
|---|---|
| 阀体、阀板、阀盖、摇杆 | 灰铸铁 |
| 销轴 | 不锈钢 |
| 密封圈 | 铜合金 |
| 垫片 | 橡胶石棉板 |
主要外形尺寸、连接尺寸及重量
| 公称通径 DN(mm) | 尺寸(mm) | 重量(kg) | ||||||
|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | Z-Φd | H | ||
| 80 | 310 | 195 | 160 | 135 | 22 | 4-18 | 161 | 39 |
| 100 | 350 | 215 | 180 | 155 | 22 | 8-18 | 178 | 50 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 | 98 |
| 200 | 500 | 335 | 295 | 265 | 26 | 8-23 | 262 | 133 |
| 300 | 700 | 440 | 400 | 368 | 28 | 12-23 | 350 | 248 |
