品牌:山东北泽
起订:1件
供应:500件
立即购买
| 产品特性 : | 蝶式止回阀 | 品牌 : | 山东北泽 |
| 型号 : | HH49X | 材质 : | 铸铁 |
| 连接形式 : | 法兰 | 加工定制 : | 否 |
| 种类 : | 微阻缓闭蝶式 | 结构形式 : | 升降式 |
| 公称通径 : | DN200~1000 | 适用介质 : | 水 |
| 形态 : | 蝶式 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 水力控制 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 | 规格 : | PN25 |

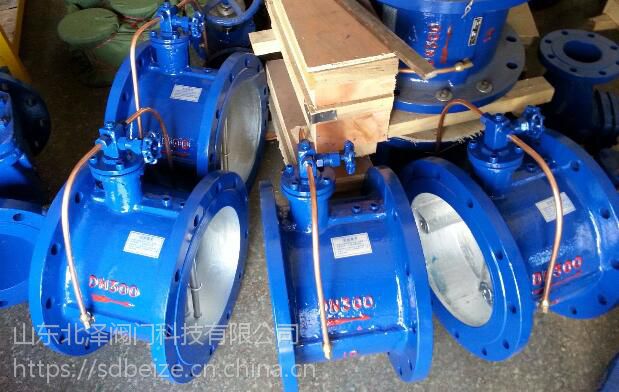

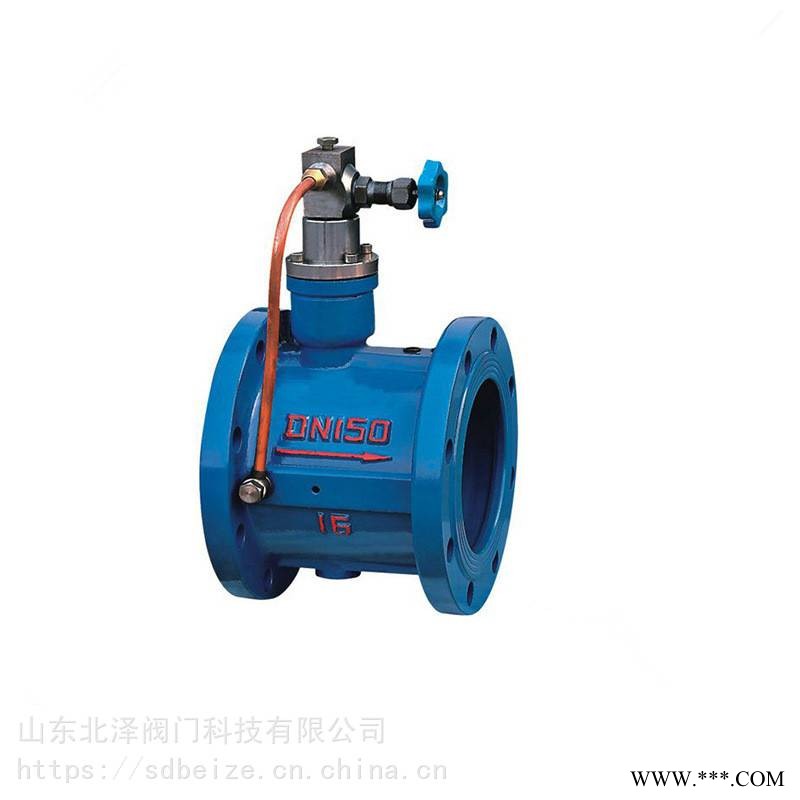

供应山东北泽HH49X微阻缓闭蝶式止回阀
HH49X微阻缓闭蝶式止回阀用途及特点
微阻缓闭蝶式止回阀用于工业给排水、污水处理厂的水泵出口处，防止管网中介逆流。自动消除*坏性水锤,从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城巿排污的产品。
止回阀型号：HH49X |
止回阀公称通径：200MM-1200MM |
止回阀使用压力：1.6MPA -10MPA |
止回阀连接方式：法兰连接 |
止回阀形式：自动 |
止回阀主要功能：防止介质回流和水锤 |
止回阀使用介质：水工业管道 |
止回阀材质： HT200铸铁 WCB碳钢 |
止回阀标准：机械部标准或定做非标 |
微阻缓闭蝶式止回阀主要零部件材料
零件名称 |
阀体 |
蝶板 |
密封圈 |
阀杆 |
填料 |
材料 |
灰铸铁、碳钢 |
灰铸铁、碳钢、球墨铸铁 |
氯丁橡胶、丁*耐油橡胶 |
不锈钢 |
聚四*** |

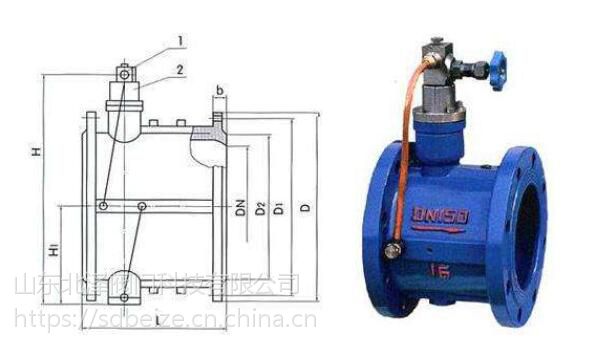

微阻缓闭蝶式止回阀主要外形尺寸
通径 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
L |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
630 |
710 |
H |
550 |
630 |
690 |
780 |
860 |
910 |
980 |
1070 |
1220 |
1320 |
1430 |
1550 |
1800 |
1980 |
B1 |
540 |
600 |
650 |
710 |
770 |
830 |
900 |
1090 |
1200 |
1320 |
1420 |
1550 |
1780 |
2000 |
B2 |
600 |
700 |
740 |
800 |
870 |
920 |
1000 |
1250 |
1360 |
1480 |
1580 |
1700 |
1950 |
2175 |
