品牌:山东北泽
起订:1个
供应:100个
| 产品特性 : | 高温高压 | 品牌 : | 山东北泽 |
| 型号 : | H64Y | 材质 : | 合金钢 |
| 连接形式 : | 焊接 | 加工定制 : | 是 |
| 种类 : | DDCV双瓣式 | 结构形式 : | 旋启式 |
| 公称通径 : | 10~100 | 适用介质 : | 蒸汽 |
| 形态 : | 针式 | 压力环境 : | 高压 |
| 标准 : | 美标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 工作温度 : | 高温 |
| 类型(通道位置) : | 二通式 | 规格 : | PN100 |

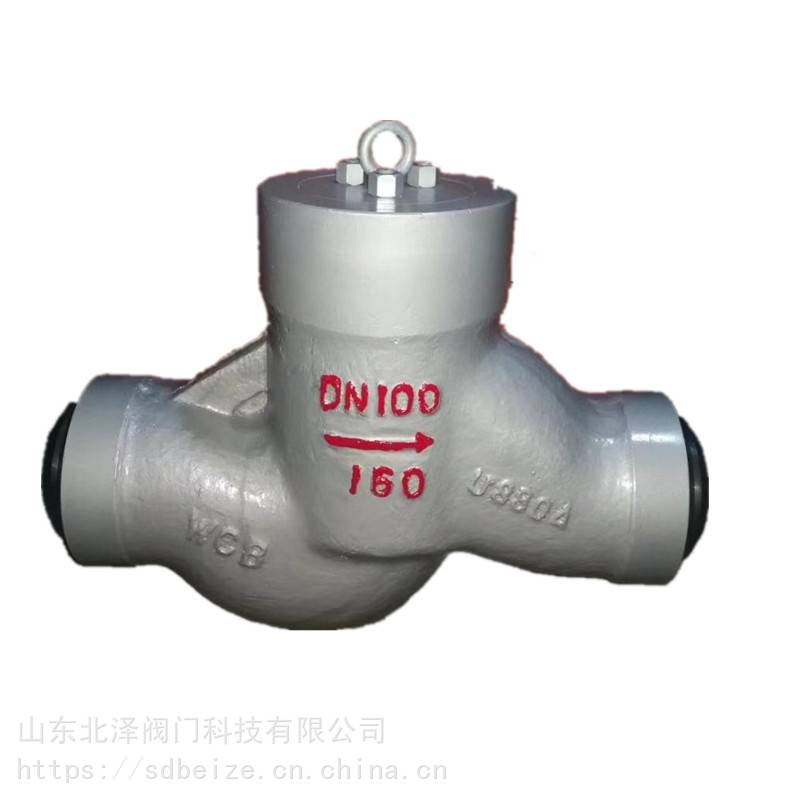

高温高压焊接电站止回阀H61Y
产品概述
产品名称：电站止回阀
产品型号：H61Y H64Y
常用材质：铸钢、铬钼钢等
产品规格：DN10~DN100
压 力：10MPa~32MPa
适用介质：水、蒸汽、油品等。
使用温度：≤550℃
H61Y H64Y高温高压止回阀产片描述
电站止回阀支管两端为焊结结构，焊结坡口可按标准或用户要求制作，适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。一种是遵循ANSIB16.34和JIS E101标准的引进型；另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。
执行标准
1．设计制造与验收按火力发电阀门标准ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531标准规定。
2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221标准规定或按用户要求。
3、压力-温度等级按E101、JB/T3595 API598 GB9131 标准规定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25标准规定或按用户配管尺寸要求。性能规范
-
公称压力PN（MPa） 试验压力Ps（MPa） 工作压力 工作温度（度） 适用介质 强度 密封（液） P54 P55 P57 10.0 15.0 11.0 ≤425 水、蒸气、油品 16.0 24.0 17.6 20.0 30.0 22.0 25.0 37.5 27.5 32.0 48.0 36.0 P5410 30.0 22.0 10 ≤540 蒸汽 P5414 37.5 27.5 14 P5417 48.0 36.0 17 P5510 37.5 27.5 10 ≤550 P5514 48.0 36.0 14 P5517 53.0 39.0 17 P5710 48.0 36.0 10 ≤570 P5714 55.0 40.0 14 P5717 60.0 44.0 17 主要零件材料
-
零件材料 材料牌号 阀体 WCB WC1 WC6 WC9 阀座 25 15CrMoA 12Cr1MoVA 阀瓣 WCB WC1 WC6 WC9 摇杆 WCB WC1 WC6 WC9 阀盖 25 15CrMoA 12Cr1MoVA 密封环 1Cr17Ni2 20CrMo1VA 密封环 S软钢（增强柔性石墨） S软钢 F软钢
企业介绍
企业简介：

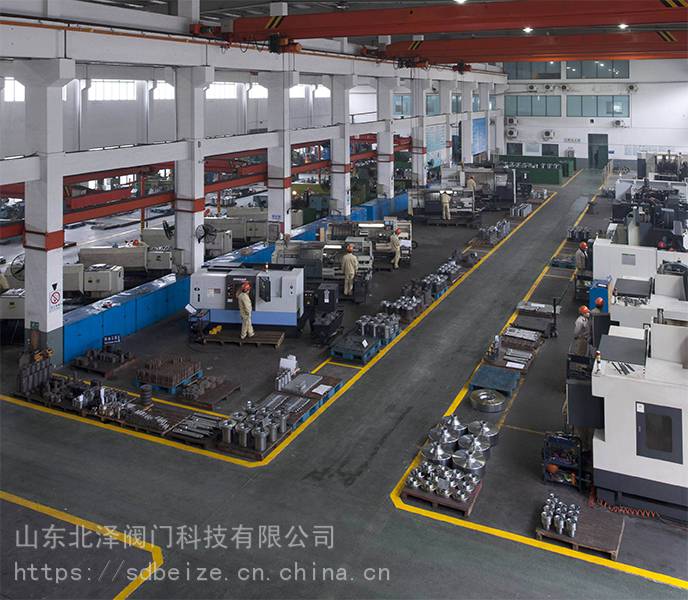

山东北泽阀门产品广泛应用于许多重点工程，主要应用于石油化工、暖通空调、电力装备、生物制药、医疗器械、食品机械、环保水处理等行业。产品尺寸范围；DN15-DN4000(3/8″-60″)；压力范围：PN0.25MPa-42.0MPa；产品的工作温度范围可满足：-196℃-1200℃。阀门主体材料主要：有不锈钢、碳钢、合金钢、超低碳不锈钢钛材等，并可根据客户特殊要求冶炼和制造。采用的标准有国标、美标、德标、英标、日标等。
