| 产品特性 : | 碳钢止回阀 | 品牌 : | 山东北泽 |
| 型号 : | H41H | 材质 : | 铸钢 |
| 连接形式 : | 法兰 | 加工定制 : | 是 |
| 种类 : | DDCV双瓣式 | 结构形式 : | 升降式 |
| 公称通径 : | DN15~300 | 适用介质 : | 水、油品、蒸汽等 |
| 形态 : | 柱塞式 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 水力控制 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 | 规格 : | PN16~64 |

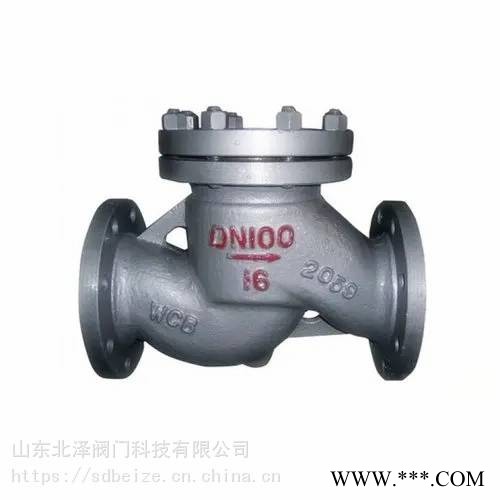

一、H41升降式止回阀 主要用途
升降式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
二、H41升降式止回阀 结构与特点
1、选材考究，符合国内、外相关标准，材料的*面质量高。
2、密封副配对先*合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
三、H41升降式止回阀 应用范围
| 设计与制造 | GB/T12235 | |
|---|---|---|
| 连接端尺寸 | 结构长度 | GB/T12221 |
| 法兰尺寸 | JB/T79 | |
| 检验与试验 | JB/T9092 | |
| 材料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T12230 | |
| 合金钢 | Q/ZB66 | |
| 标志 | GB/T12220 | |
| 供货 | JB/T7928 | |
四、H41升降式止回阀 主要零件材料及主要用途
| 阀体 | 阀盖 | 阀瓣 | 阀座 | 适用介质 | 适用温度 (≤℃) |
|---|---|---|---|---|---|
| WCB | WCB+D507Mo | WCB+D577 | 水、油品、蒸汽 | 425 | |
| ZG1Cr18Ni9Ti | 0Cr18Ni9+ Stellite12 | 0Cr18Ni9+ Stellite6 | *酸类 | 200 | |
| ZG1Cr18Ni2Mo2Ti | CF8M+Stellite12 | ZG1Cr18Ni2Mo2Ti | *酸、*酸类、混酸 | 200 | |
| ZG00Cr17Ni14Mo2 | CF3M+Stellite12 | CF3M+Stellite6 | 尿素、**液、*酸 | 200 | |
| ZG1Cr5Mo | ZG1Cr5Mo+ Stellite12 | ZG1Cr5Mo+ Stellite6 | 水、油品、蒸汽 | 550 | |

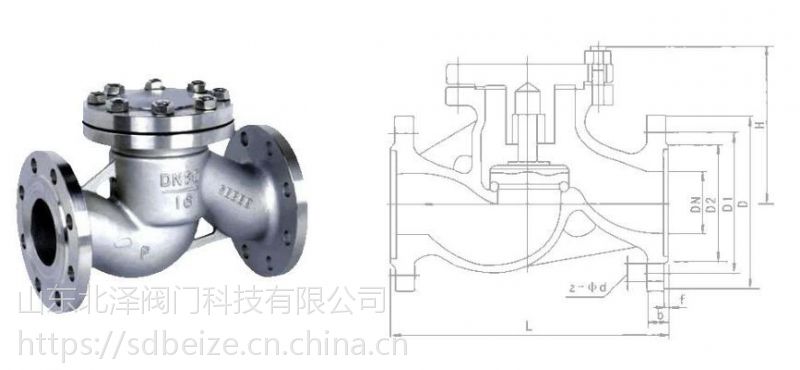

五、H41升降式止回阀 主要外形尺寸和连接尺寸（mm）
| DN | L | D | Dl | D2 | b | Z一φd | H | WT(Kg) |
|---|---|---|---|---|---|---|---|---|
| H41H一16C H41Y一16C H41Y一16P H41Y一16R H41Y一161 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14 | 4一φ14 | 77 | 3 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4一φ14 | 77 | 4 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4一φ14 | 80 | 5 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4一φ18 | 85 | 7 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4一φ18 | 95 | 9 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4一φ18 | 105 | 10 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4一φ18 | 120 | 20 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8一φ18 | 130 | 30 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8一φ18 | 140 | 39 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8一φ18 | 155 | 50 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8一φ23 | 180 | 70 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12一φ23 | 211 | 231 |
| 250 | 730 | 405 | 355 | 320 | 30 | 12一φ25 | 260 | 25l |
| 300 | 850 | 460 | 410 | 375 | 34 | 12一φ25 | 323 | 395 |
| H41H一25 H41Y一25 H41Y一25P H41Y一25R H41Y一251 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16 | 4一φ14 | 100 | 3．4 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4一φ14 | 105 | 5 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4一φ14 | 120 | 5．7 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4一φ18 | 130 | 9．1 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4一φ18 | 135 | 11．8 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4一φ18 | 149 | 14．4 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8一φ18 | 160 | 23 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8一φ18 | 169 | 30 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8一φ23 | 194 | 44 |
| 125 | 400 | 270 | 220 | 180 | 28 | 8一φ25 | 222 | 65 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8一φ25 | 255 | 99 |
| 200 | 600 | 360 | 310 | 278 | 34 | 12一φ25 | 305 | 190 |
| 250 | 730 | 425 | 370 | 332 | 36 | 12一φ30 | 355 | 323 |
| 300 | 850 | 485 | 430 | 390 | 40 | 16一φ30 | 410 | 450 |
| 通径DN | L | D | D1 | D2 | D6 | b | Z一φd | H | WT(Kg) |
|---|---|---|---|---|---|---|---|---|---|
| H41H一40 H41Y一40 H41Y一40P H4lY一40R H41Y一401 | |||||||||
| 15 | 130 | 95 | 65 | 45 | 40 | 16 | 4一φ14 | 100 | 4 |
| 20 | 150 | 105 | 75 | 55 | 51 | 16 | 4一φ14 | 105 | 5．5 |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 4一φ14 | 120 | 6 |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4一φ18 | 130 | 12 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4一φ18 | 135 | 14 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 4一φ18 | 149 | 18 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 8一φ18 | 160 | 27 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 8一φ18 | 169 | 36 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8一φ23 | 194 | 50 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8一φ25 | 225 | 75 |
| 120 | 480 | 300 | 250 | 218 | 204 | 30 | 8一φ25 | 255 | 119 |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 12一φ30 | 305 | 217 |
| 250 | 730 | 445 | 385 | 345 | 313 | 42 | 12一φ34 | 360 | 365 |
| 300 | 850 | 510 | 450 | 408 | 364 | 46 | 12一φ34 | 415 | 310 |
| 通径DN | L | D | D1 | D2 | D6 | b | Z一φd | H | WT(Kg) |
| H41H一64 H4lY一64 H41Y一64P H41Y一64R H41Y一641 | |||||||||
| 15 | 210 | 105 | 75 | 55 | 40 | 18 | 4一φ14 | 100 | 7 |
| 20 | 230 | 125 | 90 | 68 | 51 | 20 | 4一φ18 | 110 | ll |
| 25 | 230 | 135 | 100 | 78 | 58 | 22 | 4一φ18 | 125 | 13 |
| 32 | 260 | 150 | 110 | 82 | 66 | 24 | 4一φ23 | 140 | 14 |
| 40 | 260 | 165 | 125 | 95 | 76 | 24 | 4一φ23 | 168 | 20 |
| 50 | 300 | 175 | 135 | 105 | 88 | 26 | 4一φ23 | 170 | 23 |
| 65 | 340 | 200 | 160 | 130 | 110 | 28 | 8一φ23 | 188 | 37 |
| 80 | 380 | 210 | 170 | 140 | 121 | 30 | 8一φ23 | 205 | 46 |
| 100 | 430 | 250 | 200 | 168 | 150 | 32 | 8一φ25 | 230 | 68 |
| 125 | 500 | 295 | 240 | 202 | 176 | 36 | 8一φ30 | 230 | 89 |
| 150 | 550 | 340 | 280 | 240 | 204 | 38 | 8一φ34 | 265 | 131 |
| 200 | 650 | 405 | 345 | 300 | 260 | 44 | 12一φ34 | 310 | 235 |
