品牌:山东北泽
起订:1件
供应:5000件
立即购买
| 产品特性 : | 焊接截止阀 | 品牌 : | 山东北泽 |
| 型号 : | J61Y | 连接形式 : | 焊接 |
| 材质 : | 不锈钢 | 公称通径 : | DN6~20 |
| 3C阀门类别 : | 工业 | 适用介质 : | 电站、 、水、油品 |
| 压力环境 : | 高压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 微型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 针式 |
| 类型(通道位置) : | 直通式 | 规格 : | PN240 |
供应 J61Y/W不锈钢焊接截止阀，山东北泽截止阀

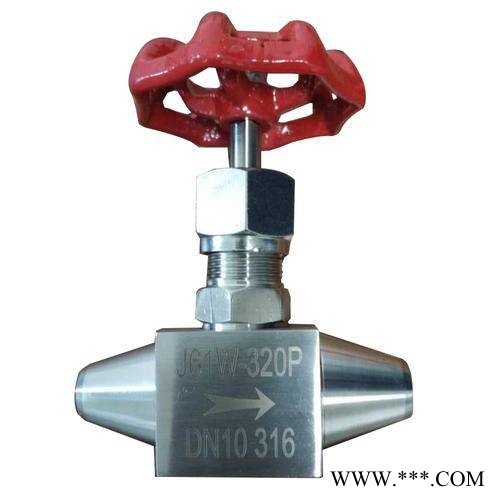

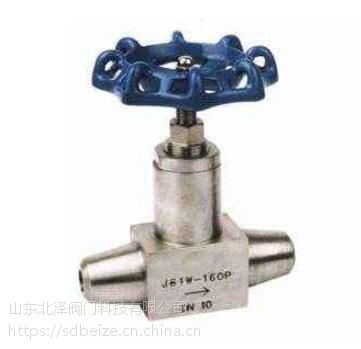

J61Y/W不锈钢焊接截止阀
J61Y/W不锈钢焊接截止阀，是电力、电气、机电设备工程、电控设备工程中应用*多的阀门之一,由于其安装方便、制造合理、经济简单，所以大量使用在电力工程等管道中.
设计与制造标准
设计与制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
结构长度：GB12221
检验与实验：GB/T13927
主要材料
| 零件名称 | 阀杆、阀盖、螺栓 | 阀杆、阀瓣密封圈 | 填料 | 垫片 | 手柄 |
| J61Y-170V | 铬镍不锈钢 | 不锈钢 | 聚四氧乙稀、柔性石墨 | 橡胶石棉板 | 优质碳钢 |
主要性能规范
| 型号 | 公称压力 (MPa) |
试验压力PS(MPs) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
| 壳体 | 密封 （液） |
密封 （气） |
|||||
| J61Y-170V | 24.0 | 7.0 | 17.6 | 0.6 | 17.0 | V≤570℃ | 电站、石*气、水、油品等 |
| FJ61Y-160p | 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | P≤200℃ | |
| T61Y-320 | |||||||
| 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | C≤200℃ | ||
主要外形及连接尺寸
| 公称直径DN | 管螺纹RC | 尺寸 | 重量(Kg) | ||||
| Do | L | H | Hi | d | |||
| 6 | 3/4 | 80 | 78 | 100 | 110 | 6 | 1.20 |
| 10 | 1 | 80 | 120 | 100 | 110 | 8 | 1.50 |
| 15 | 11/4 | 100 | 130 | 120 | 130 | 12 | 1.70 |
| 20 | 2 | 12000 | 145 | 150 | 165 | 15 | 2.60 |
产品外形尺寸图
