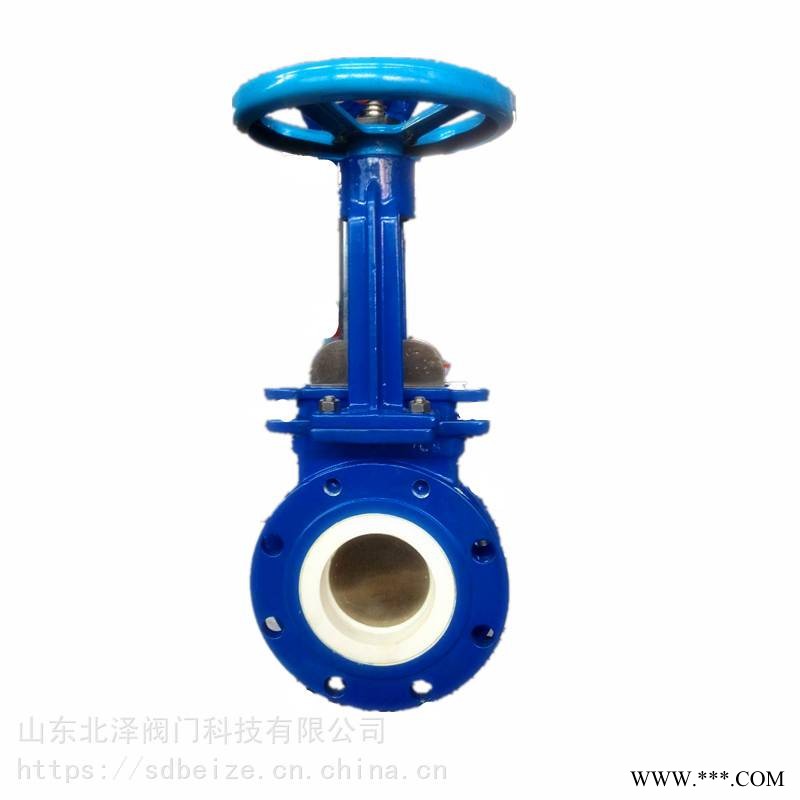

| 产品特性 : | 陶瓷阀 | 品牌 : | 山东北泽 |
| 型号 : | J41TC | 连接形式 : | 法兰 |
| 材质 : | 陶瓷 | 公称通径 : | DN15~200 |
| 3C阀门类别 : | 工业 | 适用介质 : | 液体、灰、气体 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 柱塞式 |
| 类型(通道位置) : | 直通式 | 规格 : | PN16 |
公称通径：DN15~200mm
公称压力：PN1.6~6.4MPa
适用温度：≤250℃
材质：碳钢、不锈钢等
介质：液体、灰、气体
广泛应用：化工厂、水处理

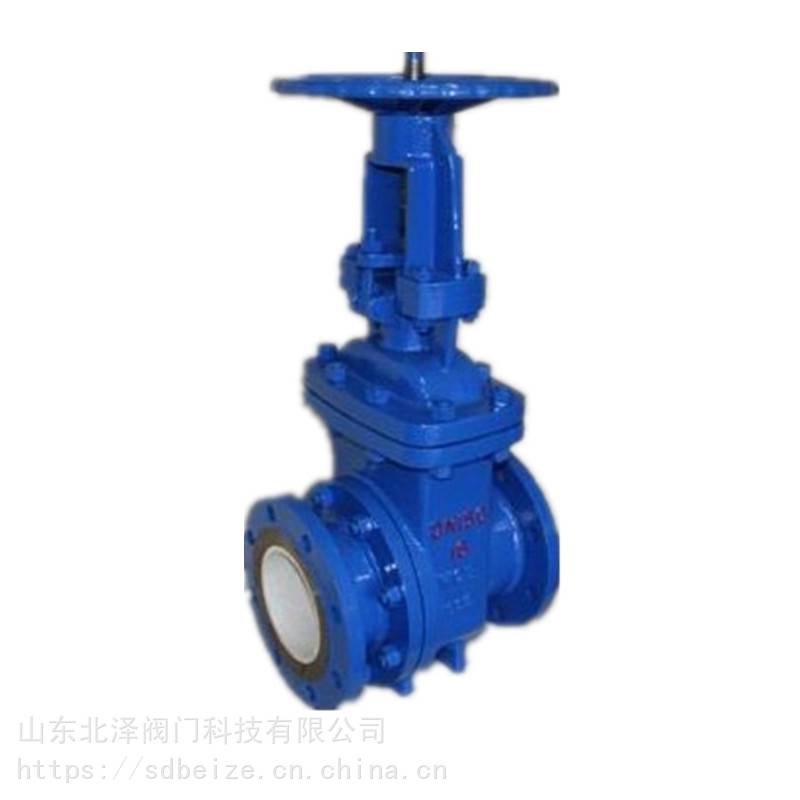

结构特点
陶瓷截止阀主要采用陶瓷阀座、陶瓷阀芯构造。陶瓷截止阀的构造与普通截止阀无异，其启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。一般只适用于全开和全关，不允许作调节和节流。由于其阀座和阀辩系采用结构陶瓷制品，其*确度和耐磨性不受冷热膨胀系数影响，在恶劣环境和流体之下，更有良好的操作性和使用寿命。

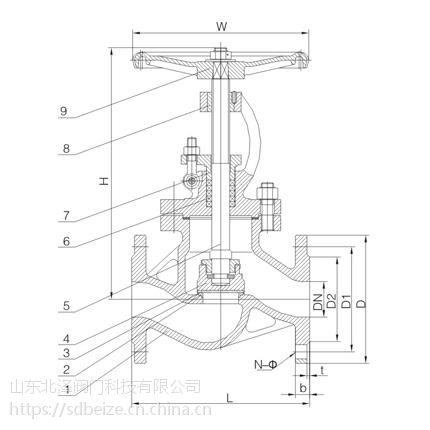

主要零部件材料
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 阀体 | WCB | 6 | 填料 | 柔性石墨 |
| 2 | 阀座 | 结构陶瓷 | 7 | 填料压盖 | WCB |
| 3 | 密封圈 | 结构陶瓷 | 8 | 螺母 | 黄铜 |
| 4 | 阀辨 | A105N | 9 | 手轮 | Qt400 |
| 5 | 阀杆 | 2Cr13 | 10 |
| 设计与制造 | GB/T 12235 | |
| 连接端尺寸 | 结构长度 | GB/T 12221 |
| 法兰尺寸 | JB79.1 | |
| 检验与试验 | GB/T 9092 | |
| 材料 | 碳钢 | GB/T 12229 |
| 不锈钢 | Gb/T 12230 | |
| 标志 | Gb/T 12220 | |
| 供货 | JG/T7928 | |
主要外形和连接尺寸
| DN | PN(Mpa) | 尺寸 | ||||||
| L | D | D1 | D2 | b | Z-Φd | H | ||
| 15 | 1.0 | 130 | 95 | 65 | 45 | 16 | 4-M12 | 218 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-M12 | 258 | |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-M12 | 275 | |
| 32 | 160 | 135 | 100 | 78 | 18 | 4-M16 | 280 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-M16 | 310 | |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-M16 | 320 | |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-M16 | 325 | |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-M16 | 355 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-M20 | 415 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-M22 | 460 | |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-M22 | 510 | |
| 200 | 600 | 3600 | 310 | 278 | 34 | 8-M2212 | 568 | |
