品牌:山东北泽
起订:1件
供应:10000件
立即购买
| 产品特性 : | 内螺纹 | 品牌 : | 山东北泽 |
| 型号 : | J11H | 连接形式 : | 内螺纹 |
| 材质 : | 不锈钢 | 公称通径 : | DN15~65 |
| 3C阀门类别 : | 工业 | 适用介质 : | 弱酸碱介质 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 微型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 针式 |
| 类型(通道位置) : | 直通式 | 规格 : | PN16 |

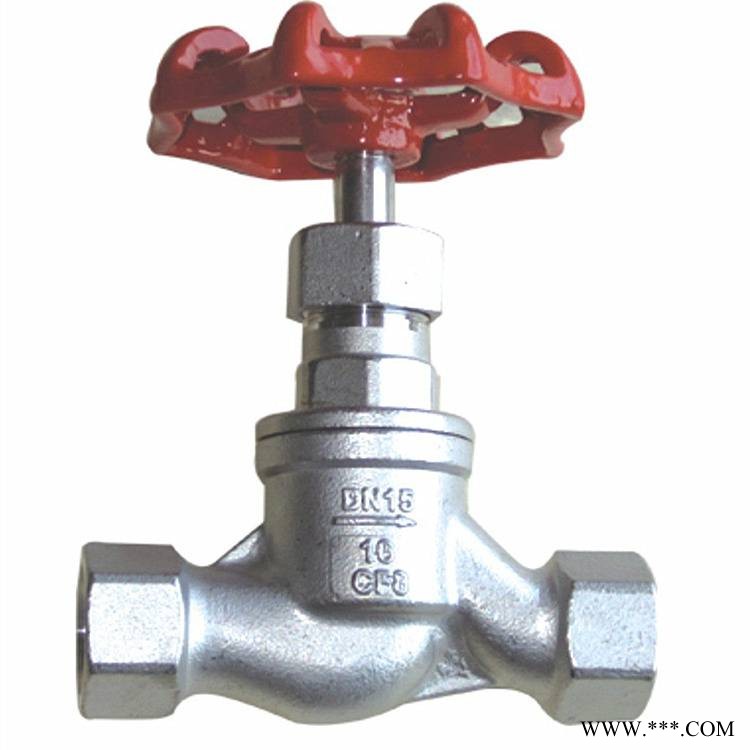

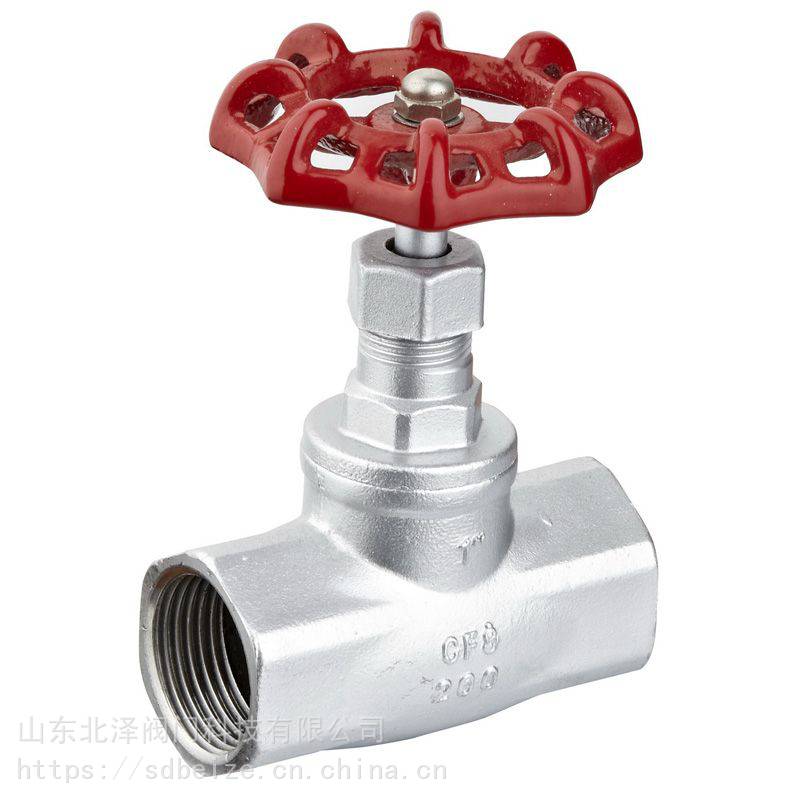

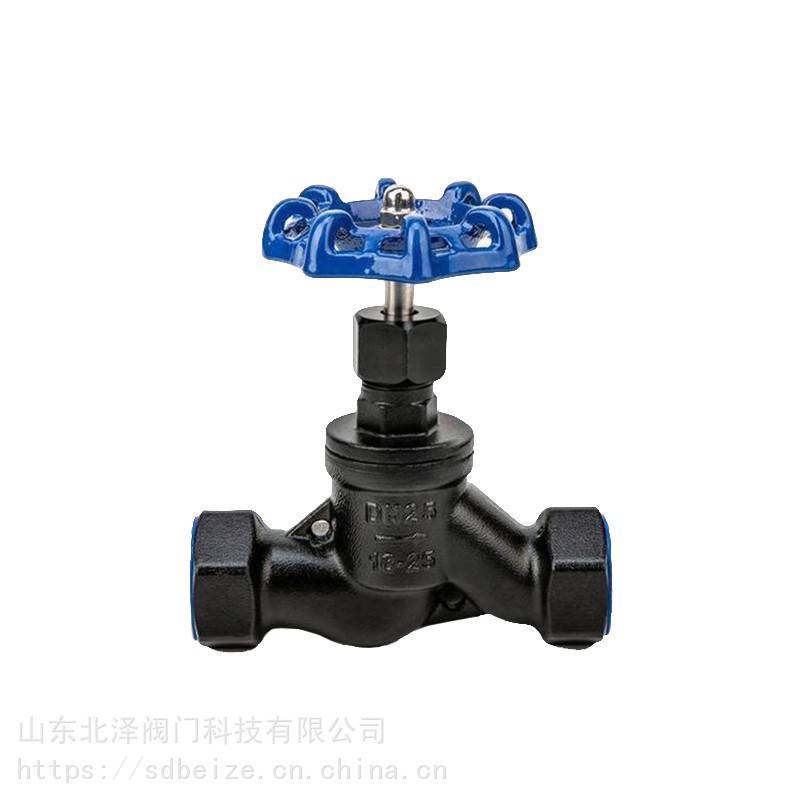

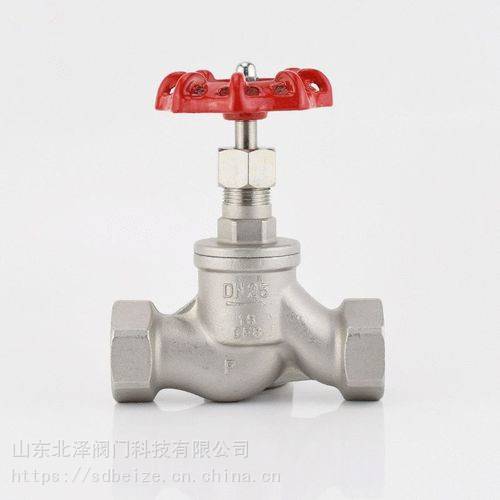

山东北泽阀门， J11H/W内螺纹截止阀
J11H/W内螺纹截止阀
J11H/W内螺纹截止阀，是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量，使用的压力、温度范围很大，但一般用于中、小口径的管道。
设计与制造标准：
设计与制造：GB12233
结构长度：GB12221
螺纹连接尺寸：GB/T15918.1-93
检验与实验：GB/T13927
主要性能规范
| 型号 | 公称压力 | 试验压力PS（Mpa） | 工作压力PN(Mpa) | 工作温度 (℃) |
适用介质 | |
| 壳体 | 密封 | |||||
| J11W-16 J11W-16K |
1.6 | 2.5 | 1.76 | 1.6 | ≤100 | 油类 Oil |
| J11W-16P | *酸类腐蚀性介质 | |||||
| J11W-16R | ≤350 | *酸类腐蚀性介质 | ||||
| J11W-16Ni | 碱液、盐水、海水等 | |||||

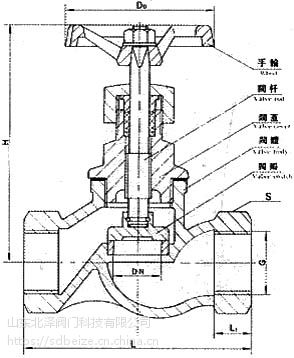

主要外形尺寸和连接尺寸（mm）：
| 公称通径 DN(mm) |
管螺纹 | 尺 寸 (mm) | |||||
| S | H | H1 | D0 | ||||
| 15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 65 |
| 20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 65 |
| 25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 |
| 32 | 1/4 | 140 | 20 | 55 | 156 | 168 | 100 |
| 40 | 1/2 | 170 | 22 | 65 | 167 | 168 | 100 |
| 50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 |
| 65 | 2/2 | 260 | 26 | 95 | 200 | 223 | 120 |
