品牌:山东北泽
起订:1件
供应:100件
立即购买
| 产品特性 : | 角式截止阀 | 品牌 : | 山东北泽 |
| 型号 : | J44H | 连接形式 : | 法兰 |
| 材质 : | 碳钢 | 公称通径 : | DN50~150 |
| 3C阀门类别 : | 工业 | 适用介质 : | 油品 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 换向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 角式 |
| 类型(通道位置) : | 二通式 | 规格 : | PN16 |

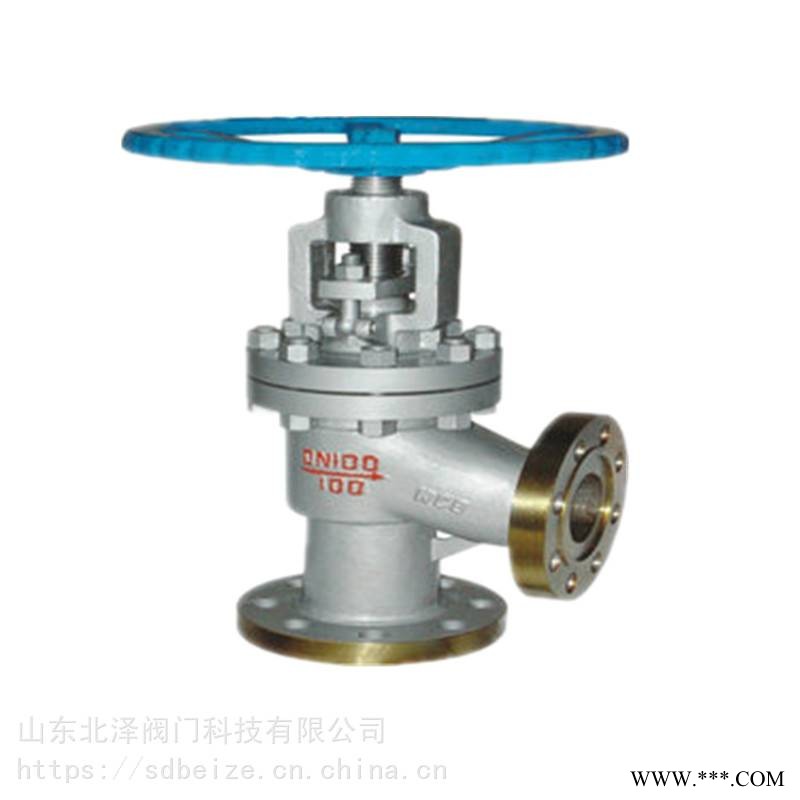

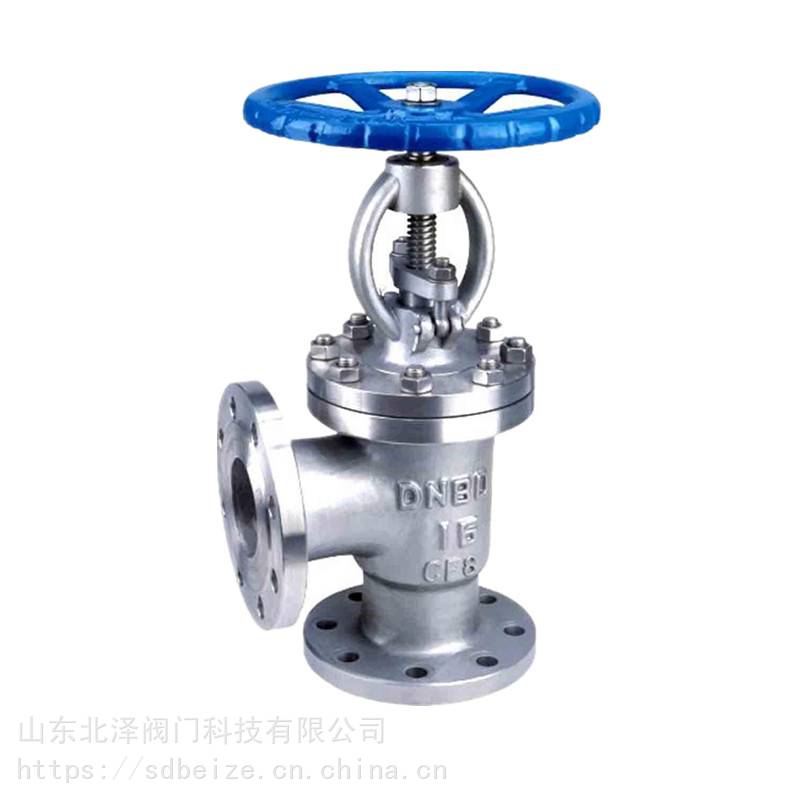

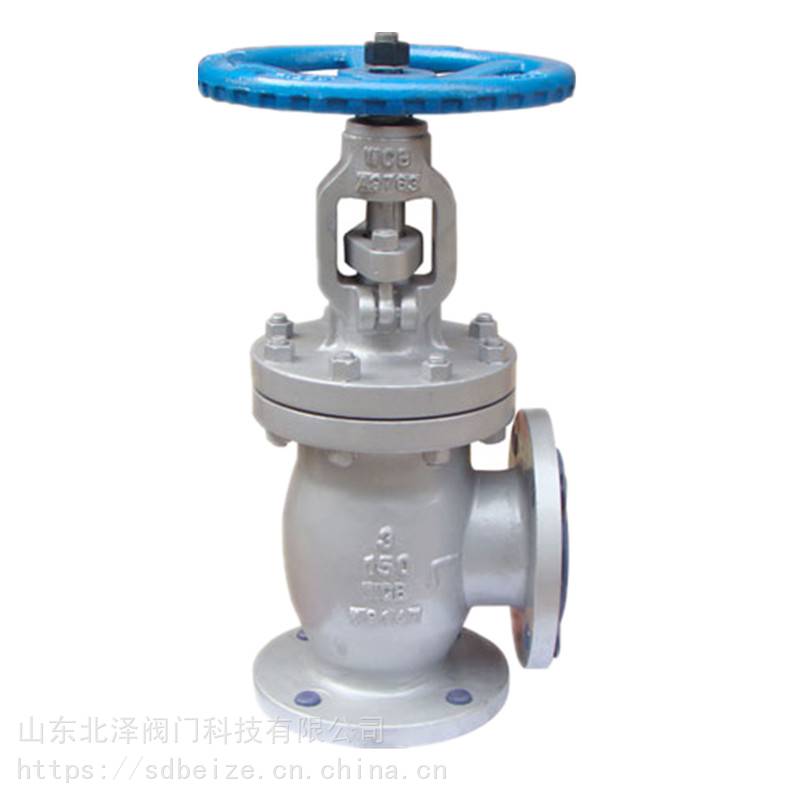

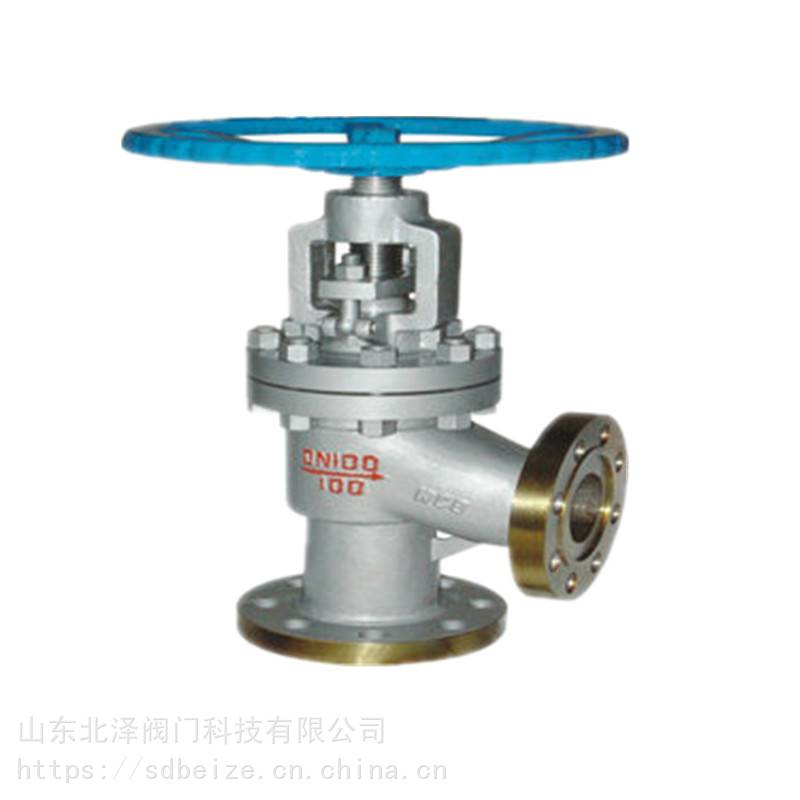

山东北泽阀门，J44H/Y角式截止阀
J44H_Y角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
产品特点
截止阀只适用于全开和全关，不允许作调节和节流。截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
设计与制造标准
设计与制造：GB12233
法兰尺寸：JB/T79 GB9113
结构长度：GB12221
检验与实验：GB/T13927

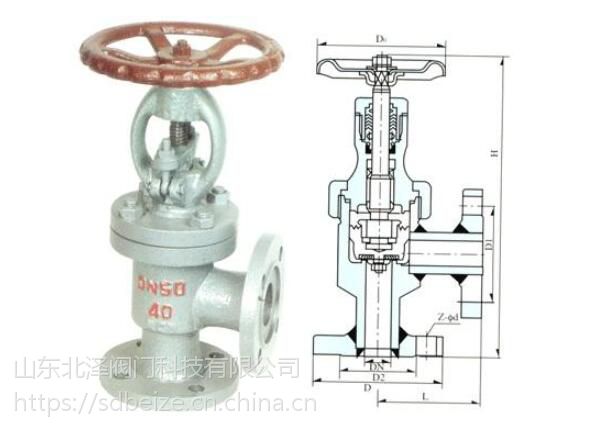

安装尺寸及重量：
| GB 1.6MPa | ||||||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | ||||||
| L | 125 | 145 | 155 | 175 | 200 | 225 | ||||||
| H | 375 | 390 | 425 | 515 | 535 | 570 | ||||||
| D0 | 200 | 250 | 250 | 300 | 300 | 350 | ||||||
| GB 2.5MPa | GB 4.0MPa | |||||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 50 | 65 | 80 | 100 | 125 | 150 |
| L | 125 | 145 | 155 | 175 | 200 | 225 | 125 | 145 | 155 | 175 | 200 | 225 |
| H | 375 | 390 | 425 | 515 | 535 | 570 | 375 | 390 | 425 | 515 | 535 | 570 |
| D0 | 200 | 250 | 250 | 300 | 300 | 350 | 200 | 250 | 250 | 300 | 300 | 350 |
| GB 6.4MPa | ||||||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | ||||||
| L | 150 | 170 | 190 | 215 | 250 | 275 | ||||||
| H | 390 | 425 | 450 | 565 | 675 | 715 | ||||||
| D0 | 200 | 250 | 250 | 350 | 400 | 450 | ||||||
