品牌:SHINAST
起订:1台
供应:12台
| 是否进口 : | 否 | 产地 : | 济南 |
| 加工定制 : | 否 | 品牌 : | SHINAST |
| 型号 : | WBS | 订货号 : | 1212 |
| 货号 : | 1212 | 测量精度 : | 0.5 |
| 工作环境 : | 室温 | 结构型式 : | 一体 |
| 工作压力 : | 20020 | 外形尺寸 : | 2020 |
| 是否跨境货源 : | 否 |

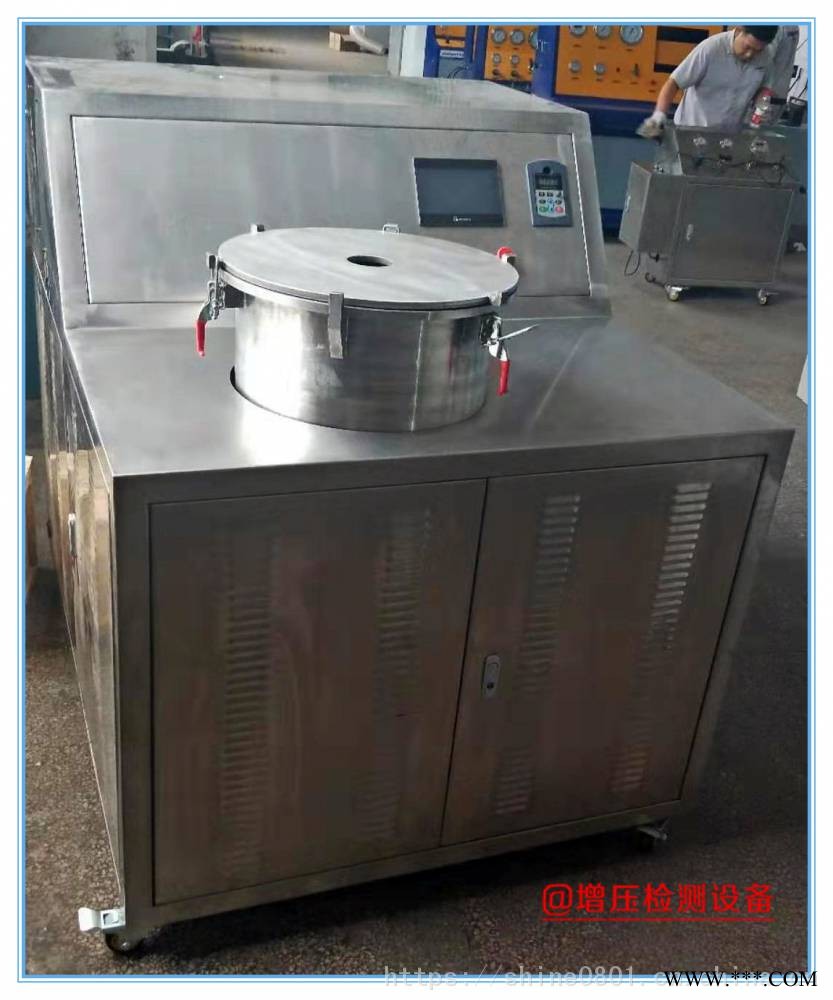

石油储罐附件检测设备 呼吸阀液压安全阀阻火器检测台
1检测装置功能：
检测呼吸阀、液压安全阀、阻火器开启压力检测、通气量检测、通气量与额定通气压差检测，采用计算机控制采集记录打印试验数据；试验过程具有不同种类的测试件设定保存试验数据、判定合格功能。所有试验数据均可保存，打印记录。
2执行标准：
按照国家标准生产
3控制方式：
PLC控制、计算机控制
4 技术参数：
序号 |
项目要求 |
性能指标 |
备注 |
1． |
被试对象 |
石油储罐附件呼吸阀、液压安全阀、阻火器 |
|
2． |
相关标准 |
国家标准Q/SY 08007-2017 |
|
3． |
功能 |
压力、流量性能检测 |
|
4． |
试验介质 |
空气或其他约定介质 |
|
5． |
检测附件口径 |
DN50～DN250 |
|
6． |
测试压力 |
±5kPa |
根据需要可以调节压力档 |
7． |
压力测量准确度 |
0.5级 |
|
8． |
流量测量范围 |
100Nm3/h～2800Nm3/h （双向） |
|
9． |
流量测量准确度 |
1 级 |
|
10． |
介质温度 |
常温 |
|
11． |
试验工位 |
1工位 |
|
12． |
电源电压： |
交流220V 9KW |
|
13． |
控制方式 |
自动控制：PC机直接数字调节控制试验台 |
采用美国NI软件，具有动态显示和自动记录保存试验数据等功能，方便查询和打印输出。 |
14． |
测试软件 |
控制软件 |
LabView |
报告形式 |
Microsoft Office Excel |
||
15． |
外形尺寸 |
约1500*1050*1200mm |
|

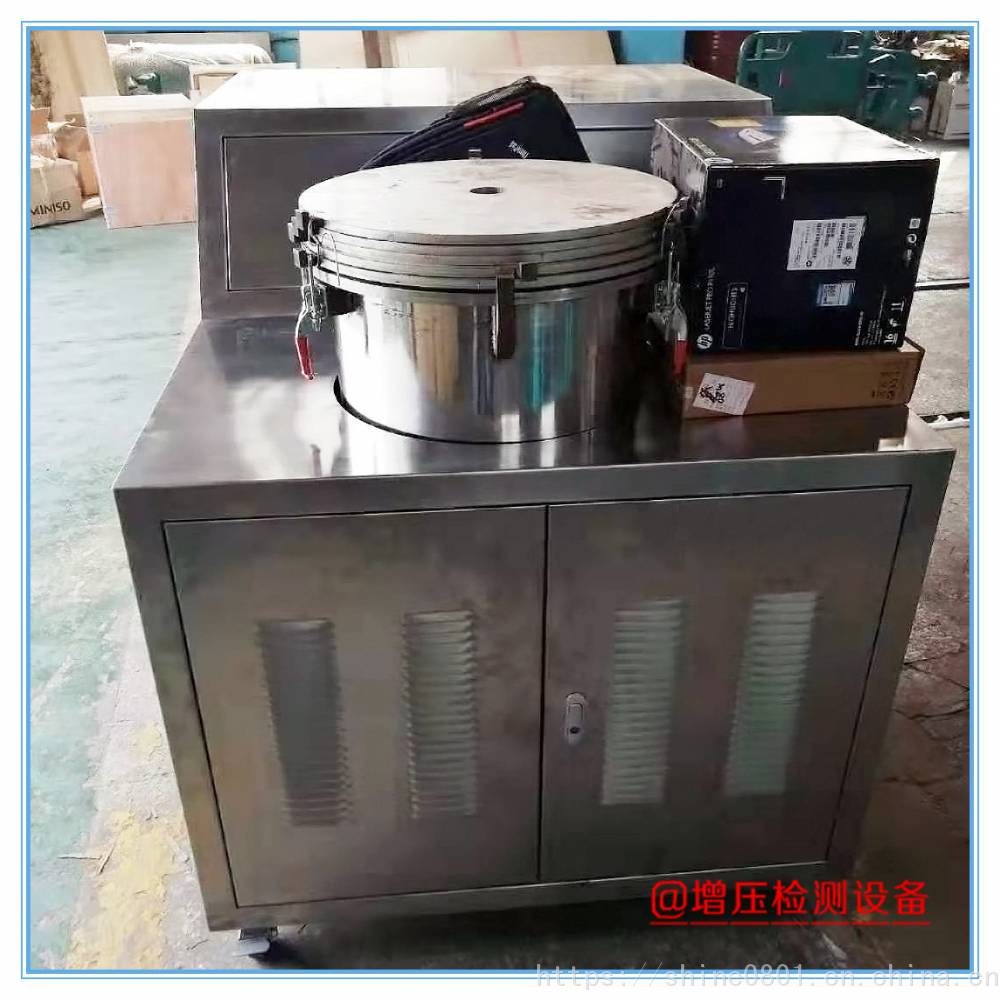

石油储罐附件检测设备 呼吸阀液压安全阀阻火器检测台
另外一种形式
检测口径：DN50-DN250;压力测量准确度：0.5级；流量测量准确度：1级；压力测量范围：±5KPa;流量测量范围：100-2800Nm?/h.
一、产品说明
呼吸阀检测台，是用户单位对呼吸阀的进货检验和使用过程中安全检测的必备设备，也是地方安全监督部门、特检院等检测用设备。
我公司自行设计和制造的呼吸阀测试台，具备正压呼出测试、负压吸入测试之功能。其结构紧凑，功能齐全，操作方便，灵敏准确的特点，已在中石油、中石化、中海油、各类物资储备中心得到广泛应用。深受用户欢迎。
二、呼吸阀校验台设备特点
它是使用压缩空气为动力源。自吸泵为抽真空装置，设备为双表显示，压力准确。因而具有防爆、输出压力可调、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。适用于科研、检验部门检测工具。
三、呼吸阀检测台概述
呼吸阀检测台是专门校验各类呼吸阀的精密仪器，具有体积小、重量轻等特性，呼吸阀检测仪装卸方便；适用范围广，从DN15至DN400多种呼吸阀都可测试核准检测。
四、型号意义
HXF-DN400
HXF --- 呼吸阀检测设备
DN400 --- 呼吸阀的检测阀门范围DN400
五、呼吸阀检测仪主要技术参数
检测压力：呼出压力为：0～10kPa（可选范围0～100kPa）
吸入压力为：0～-5kPa （可选范围0～-10kPa）。
适用电源：220V，50Hz
试验介质：压缩空气
控制方式：计算机控制
测试压力输出：1路；
测试阀门通径：DN 15-400mm
压力控制精度：≤±5%F.S；
压力测量精度：精密数显压力表；
压力表测量范围（双表校验）：0～10kPa，0～-5kPa
夹紧方式：气动夹紧；
密封方式：密封圈/螺纹密封；
驱动气源：5-8bar,耗气量：0.3-立方米/分；
六、呼吸阀检测台工作原理
呼吸阀检测台由真空泵、空气泵、检测面板、控制阀门和检测平台组成。利用真空泵得到负压压力来检测呼吸阀的吸入开启压力，利用空气泵得到正压压力来检测呼吸阀的呼出开启压力，从而检出呼吸阀的吸入、呼出的压力值是否符合国标标准（常用SY/T0511-1996标准），判定呼吸阀是否合格。
