品牌:赛思特安全阀校验台
起订:1套
供应:10套
| 是否进口 : | 否 | 产地 : | 济南 |
| 加工定制 : | 是 | 品牌 : | 赛思特安全阀校验台 |
| 型号 : | SVTA-DN400-40A | 订货号 : | 安全阀校验台 |
| 货号 : | 安全阀校验台 | 产品适用范围 : | DN15-DN400安全阀排放压力、回座压力测试、密封性测试标准 |
| 测量范围 : | 压力0-50MPa口径DN15-DN400安全阀排放压力、回座压力测试、密封性测试标准 | 电源 : | 220V |
| 工作电压 : | 220V | 外形尺寸 : | 1200*1400*1500 |
| 重量 : | 300 | 是否跨境货源 : | 否 |

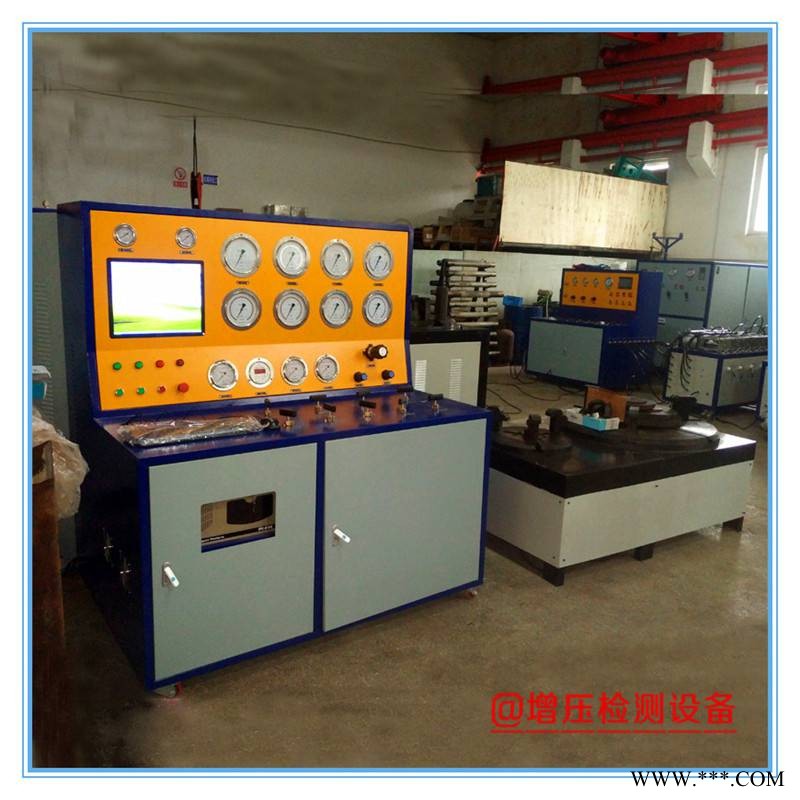

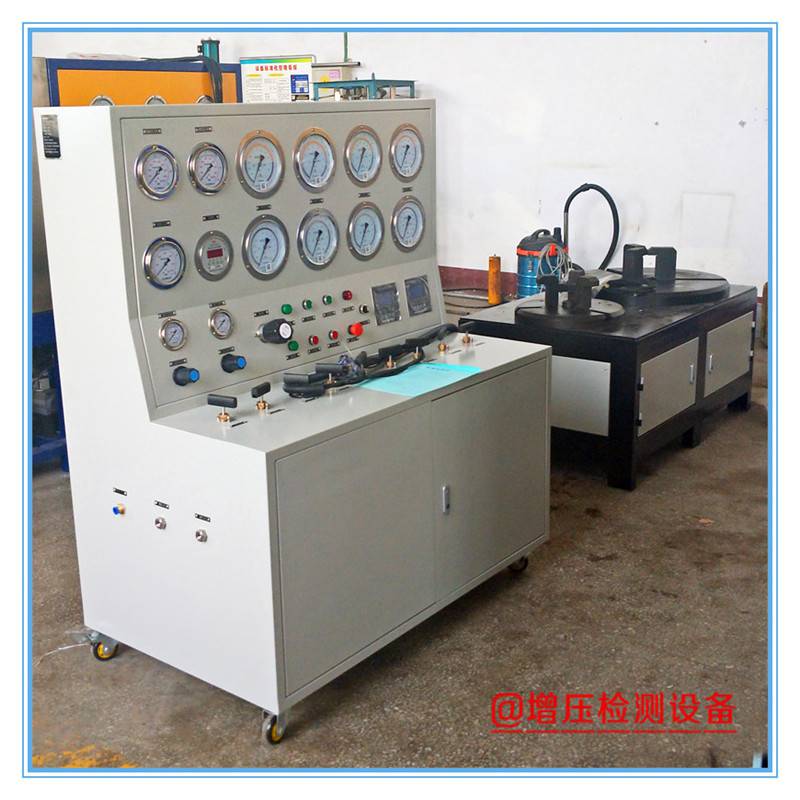

1、设备图片
2．设备说明：
安全阀校验台是按照国家对各种安全阀排放压力、回座压力测试、密封性测试标准等，结合实际工况条件进行设计、制造、试验的试验台，安全阀的整定压力校验和密封性测定，考核其压力安全性能，符合国家标准对安全阀检测的要求；计算机控制型安全阀校验台采用美国NI公司数据采集软件，功能强大，性能稳定，整个实验过程可以在计算机上自动完成，可显示压力曲线，各试验参数可以自由设定，比如试验压力，保压时间，允许压降等。
3．参考标准：
· GB/T12241安全阀一般要求
· GB/T12242压力释放装置性能试验规范
· GB/T12243弹簧直接载荷式安全阀
4．主要技术性能指标：
1>设备名称：安全阀校验台；
2>设备型号：SVT-40-400A；
3>测试压力：0-32MPa，输出压力40MPa；
4>测试通径：DN15-DN400 (标准配10套转接密封座)；
5>夹紧力：小卡盘—20T 大卡盘—30T；
6>压力控制精度：≤±1%F.S；
7>压力测量精度：0.4级精密压力表；
8>压力表测量范围：0-1.6MPa，0-2.5MPa，0-25MPa， 0-40MPa；
9>增压核心：双级双作用气体增压泵STT60 ；
10>增压介质：压缩空气或氮气；
11>加紧方式：气动液压油缸夹紧；
12>控制方式：计算机控制 Labview测控软件；
13>采集方式：美国NI采集卡加高精度压力变送器，压力变送器按压力段设置四级传感器；
14>其他功能：显示压力曲线 采集数据 打印报表 数显表显示压力，自动生成打印校验报告；
15>打标形式：程控自动打标机；
16>驱动气源：≤8bar，耗气量：2.0标准立方米/分；；
17>压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0；

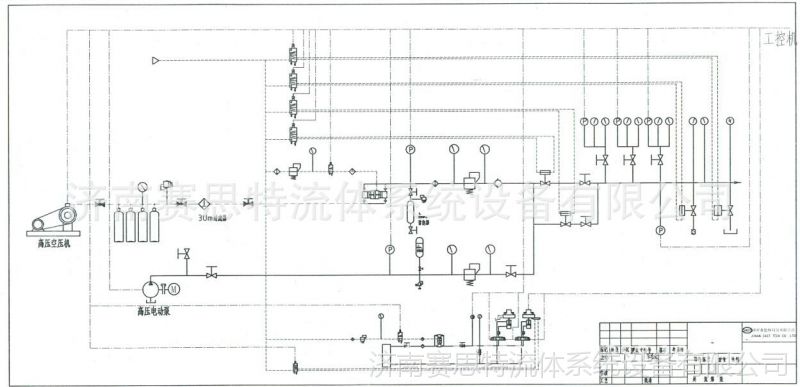

结构组成
主要由动力系统、工件装夹系统、数据采集测试系统、电气控制及输出系统等组成。
1.动力系统：

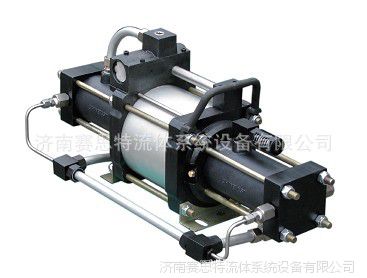

气体增压泵:STT60（双级双作用气体增压泵）
驱动压力：0.3-0.8 MPa;输出压力48MPa。
连接管路接头:采用耐压60MP
气控阀采用：气动高压球阀
F/F螺纹连接，适于高压场合，带执行器。
适用温度：-20～+100℃
阀体材质：304、316、304L、316L、WCB
球体材质：304、
密封材质：POM-MoS2
使用压力：500bar
2.工件装夹系统：
本装夹系统采用相应规格的油缸进行加紧，夹紧力充分满足安全阀的压力要求；安全阀采用规格相应的连接工装，与高压泵气体管路相连；油缸夹紧保证被测件与管路之间的密封性， 2路单独操作。
2.1 20T夹紧力安全阀装卡座
加紧动力系统：采用赛思特自制的气液增压泵GD64WL，该泵采用电气比例阀控制，升压速度无级可调，压力恒定，夹紧平稳
2.2 30T夹紧力安全阀装卡座
加紧动力系统：采用赛思特自制的气液增压泵GD64WL，该泵采用电气比例阀控制，升压速度无级可调，压力恒定，夹紧平稳
3.数据采集测试系统：
压力采集系统组成，实时采集压力-时间变化，自动绘制压力-时间曲线。
压力传感器：按压力段设置四级传感器
压力范围：0-1MPa，0-2.5MPa，0-25MPa，0-40MPa
性能指标高达±0.5%FS的精度，量程比100:1 ;
4.电气控制及输出系统：
软件：采用NI公司LabView，自主开发软件程序。通过采集卡将压力、时间数据统一传输到计算机，计算机对各数据进行显示、放大、记录、形成曲线，各数据可以通过打印机进行打印。美国NI采集板卡 :在高采样率下保证高精度。便携式为数显压力表手动控制。
四、主要功能及特点
1.由工控机+液晶显示器与数据采集卡(美国NI)控制器控制系统组成，美国NI公司LabView平台自主开发的先进测控软件，采精密电磁阀和传感器控制，压力在试验范围内控制精确高。
(1)控制软件成熟，界面人性化，运行可靠性高。
(2)系统采用PID控制，控制系统输出精度好。
(3)采集数据存入数据库，可供查询，打印（可以按客户需求的报告格式输出）。
(4)控制系统为基于电脑的控制，增加了系统的灵活性，将控制、人机界面、数据处理、通讯等功能集成在一台PC中的解决方案，减少了CPU处理的信息量，提高处理性能，提高整体的运行速度，扩充了整体的存储量和数据的处理量。
2.工件安装工装安全可靠，输出力稳定、均匀。
3.被测工件试验过程中任意可控项目达不到设定要求报警停机，实验完毕设备自动停机并报警，数据独立实验数据及图形自动记录并保存在计算机中。
4.采用计算机数据采集、控制与管理。电脑自动记录安全阀的开启压力和密封压力，并可直接打印出校验报告和校验曲线。压力、试验次数、试验厂家、试验数据均可通过人机界而设定，并可打印输出，配打印机。
5.由控制柜与试件箱两部分组成。设备布局合理，水电分离，全部管路采用不锈钢管连接。
五、配置明细及主要零部件清单：
配置明细如下：
序号 |
品名 |
品牌 |
型号 |
产地 |
备注 |
|
1 |
动力 系统 |
气体增压泵 |
赛思特 |
STT60 |
济南 |
赛思特 |
气液增压泵 |
赛思特 |
GD64 |
济南 |
赛思特 |
||
高压针阀 |
赛思特 |
SV70 |
济南 |
赛思特 |
||
2 |
工装夹具系统 |
小卡盘 |
赛思特 |
SKA100 |
济南 |
赛思特 DN15-100 |
中卡盘 |
赛思特 |
SKA250 |
济南 |
赛思特 DN100-300 |
||
大卡盘 |
赛思特 |
SKA400 |
济南 |
赛思特 DN300-400 |
||
液压油缸 |
赛思特 |
SHG10 |
济南 |
赛思特 |
||
油箱附件 |
赛思特 |
|
济南 |
赛思特 |
||
3 |
数据采 集系统 |
精密压力表 |
凯曼 |
0.4级 |
南京 |
凯曼 |
压力传感器 |
丹瑞 |
GEMS |
江苏 |
丹瑞 |
||
高压压力表 |
科迈 |
60MPa |
浙江 |
科迈 |
||
压力表 |
科迈 |
1MPa |
浙江 |
科迈 |
||
计算机 |
研华 |
工控机 |
中国 |
研华 |
||
测试软件 |
NI |
Labview |
美国 |
NI |
||
采集卡 |
NI |
|
美国 |
NI |
||
4 |
电气输出系统 |
显示器 |
戴尔 |
|
美国 |
戴尔 |
打印机 |
惠普 |
|
美国 |
惠普 |
||
5 |
附件 |
卡盘转接头 |
赛思特 |
|
济南 |
赛思特 |
密封件 |
司达行 |
|
意大利 |
司达行 |
||
