品牌:SHINEEAST
起订:1台
供应:10台
| 是否进口 : | 否 | 加工定制 : | 是 |
| 品牌 : | SHINEEAST | 型号 : | SVTD40-400 |
| 测量精度 : | 0.4精密压力表 | 工作环境 : | 室温 |
| 结构型式 : | 离线式 | 工作压力 : | 40000000 |
| 外形尺寸 : | 1510*600*1450 |

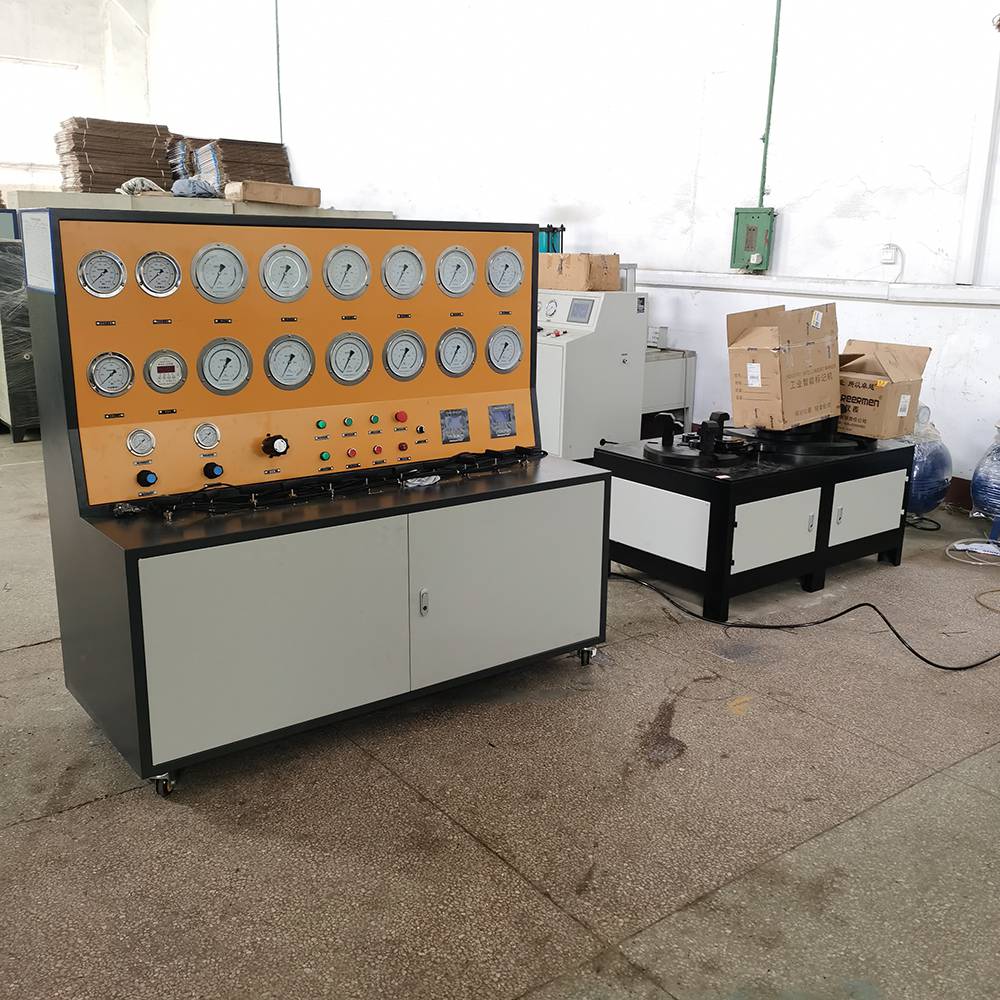

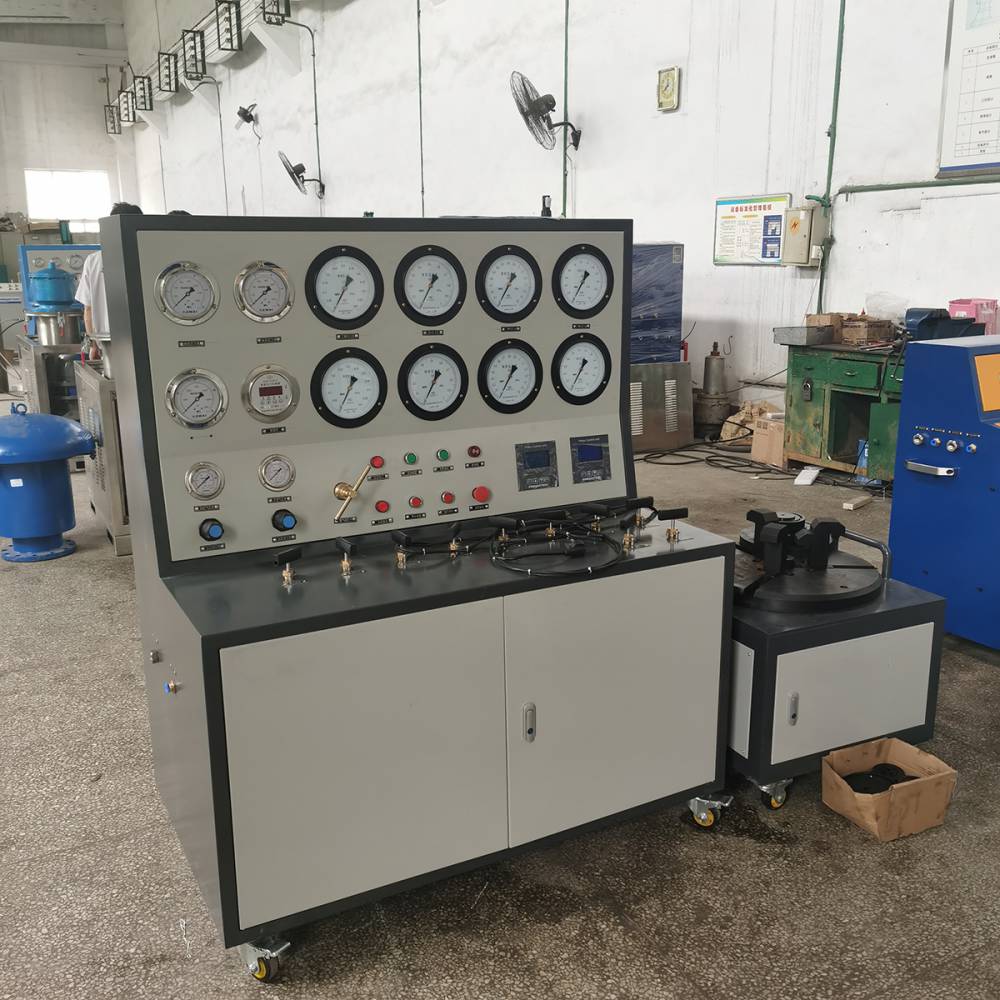

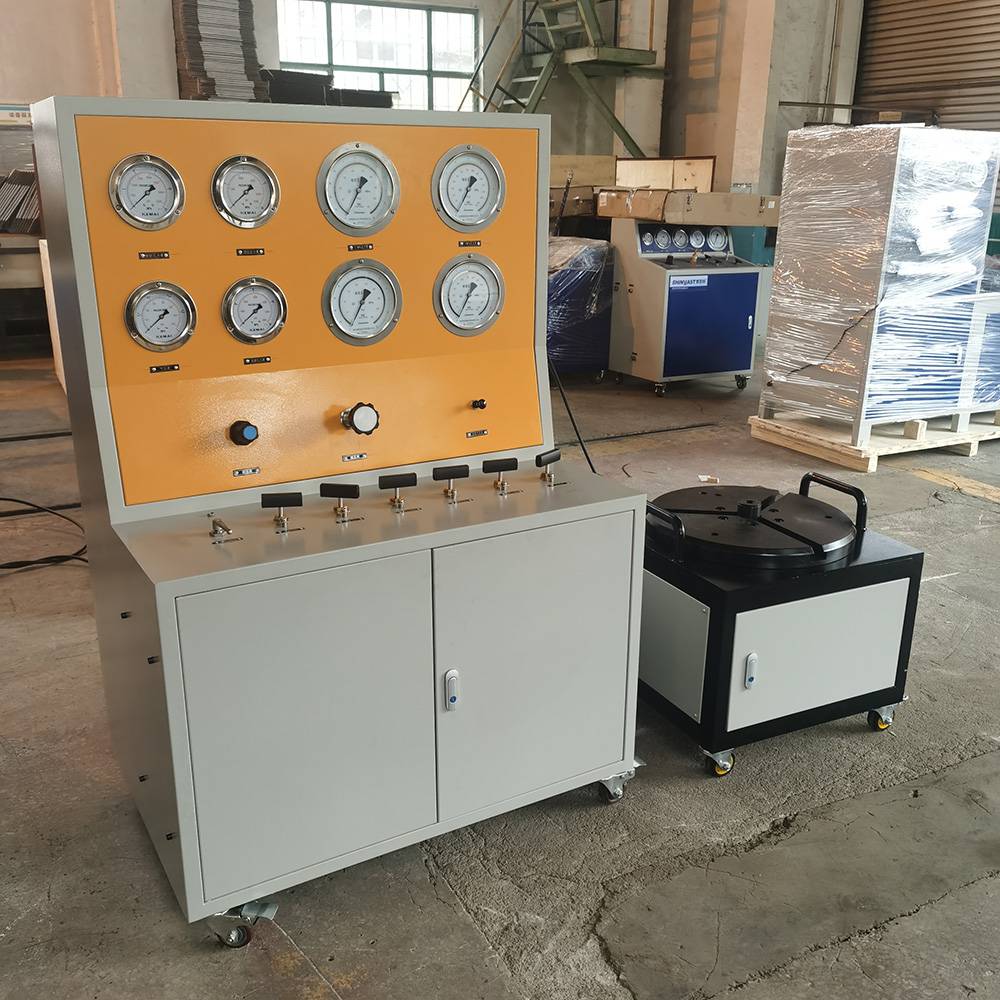

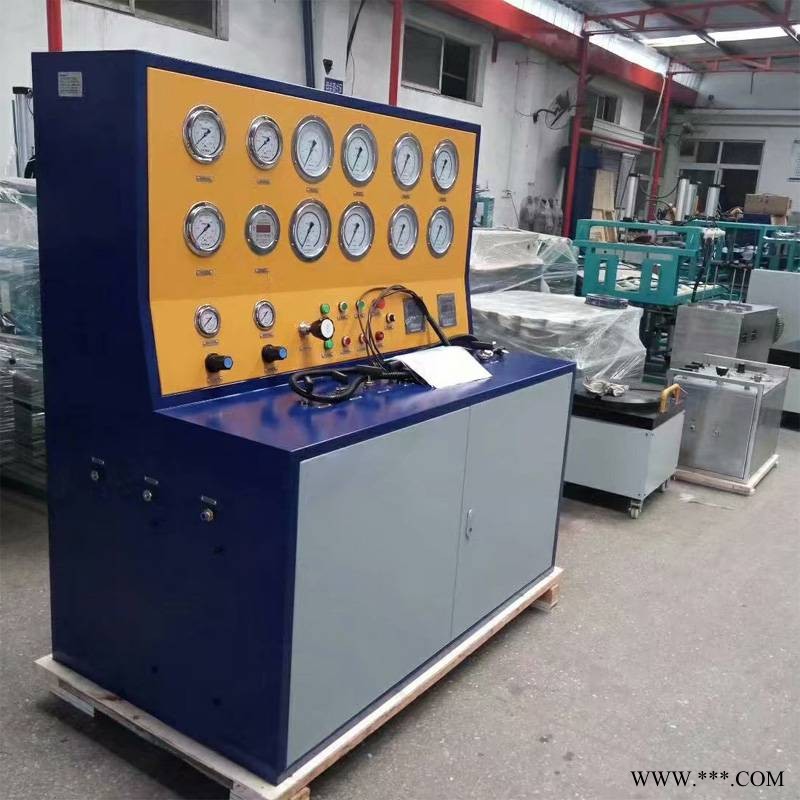

安全阀校验台 氮气/压缩空气作为检测介质
高压安全阀试验台 安全阀试验检测设备
安全阀定压校验设备的分类
公司生产的安全阀校验台完全可以按照客户的需求来订制生产，客户需要提供校验的口径、压力、控制方式等技术参数

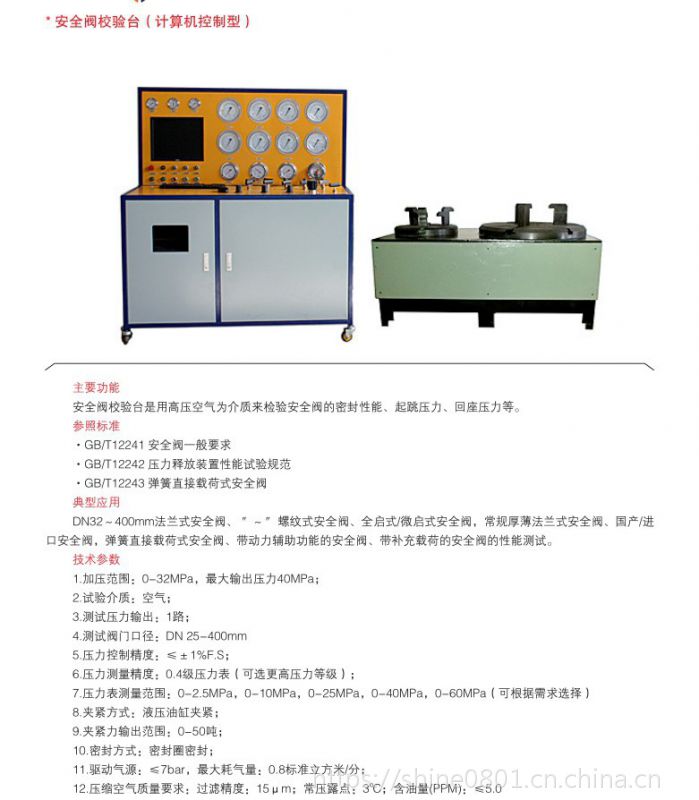

目前生产的安全阀校验台分为3类，便携式、智能型、计算机控制型
便携式式安全阀校验台
适用于随车辆到用户现场检验安全阀，移动方便，设备用电为220V以便现场临时使用。
安全阀整定测试试验台是我公司参考GB/T12242-2005（压力释放装置、性能试验规范），依据我公司安全阀测试台经验研制而成的大排量、低压力重闭式安全阀整定压力的调整及测试的新型试压装置。
一、功能
安全阀装配测试台对各种安全阀进行整定压力调整、整定压力检测、排放压力检测、回座压力检测等，考核其压力密封性能、泄漏率。
二、型号
SVTA-400-32
说明：400----安全阀通径 400mm
32----安全阀工作压力32MPa
三、系统组成
主要由动力系统、工件装夹系统、数据采集测试系统、电气控制及输出系统等组成。
动力系统：
空气增压泵STT60(一用一备):驱动压力3-7bar;输出压力180-420bar; 为高压输出提供压力；

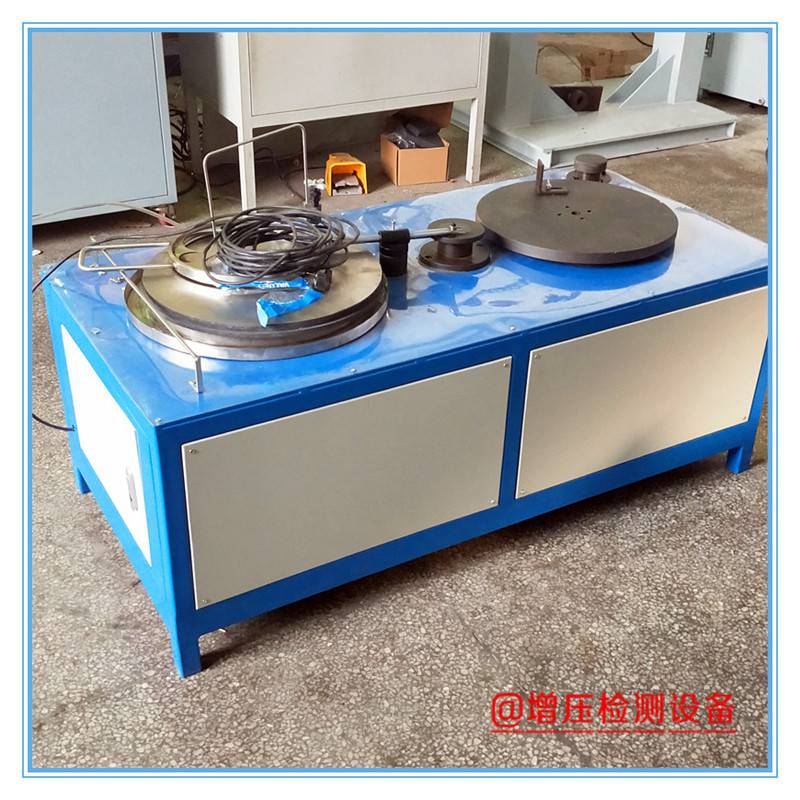

2.工件装夹系统：
本装夹系统采用相应规格的油缸进行加紧，夹紧力充分满足安全阀的压力要求；安全阀采用规格相应的连接工装，与高压泵气体管路相连；油缸夹紧保证被测件与管路之间的密封性，3路单独操作。
2.1 5T夹紧力安全阀装卡座
加紧动力系统：5bar-8bar压缩空气
2.2 20T夹紧力安全阀装卡座
加紧动力系统：采用赛思特自制的气液增压泵GD64WL，该泵采用电气比例阀控制，升压速度无级可调，压力恒定，夹紧平稳
2.3 30T夹紧力安全阀装卡座
夹紧动力系统同上
3.数据采集测试系统：
压力采集系统组成，实时采集压力-时间变化，自动绘制压力-时间曲线。
压力传感器：按压力段设置四级传感器
压力范围：0-1MPa;0-2.5MPa，0-25MPa,0-60MPa
性能指标高达±0.5%FS的精度，量程比100:1 ;
提供10年的稳定性与有限寿命期的保证
4.电气控制及输出系统：

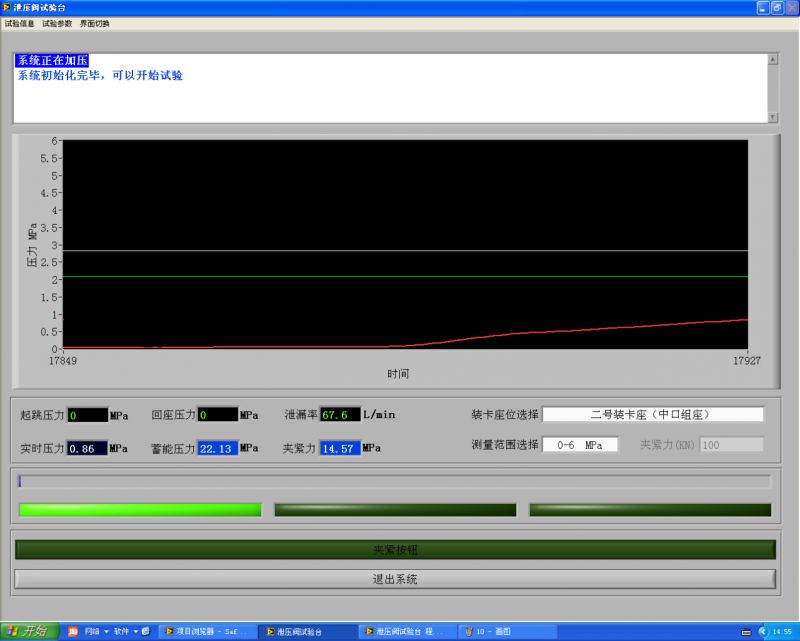

软件：采用NI公司LabView，自主开发软件程序。通过采集卡将压力、时间数据统一传输到计算机，计算机对各数据进行显示、放大、记录、形成曲线，各数据可以通过打印机进行打印。美国NI采集板卡 :在高采样率下保证高精度。
