品牌:SHINEEAST
起订:1台
供应:10台
| 产品特性 : | 安全阀校验 | 是否进口 : | 否 |
| 产地 : | 济南 | 加工定制 : | 是 |
| 品牌 : | SHINEEAST | 型号 : | SAQT-40 |
| 订货号 : | 安全阀校验 | 货号 : | 安全阀校验 |
| 测量精度 : | 0.4 | 工作环境 : | 室温 |
| 结构型式 : | 分体式 | 工作压力 : | 400000000 |
| 外形尺寸 : | 1450*900*1450 | 是否跨境货源 : | 否 |

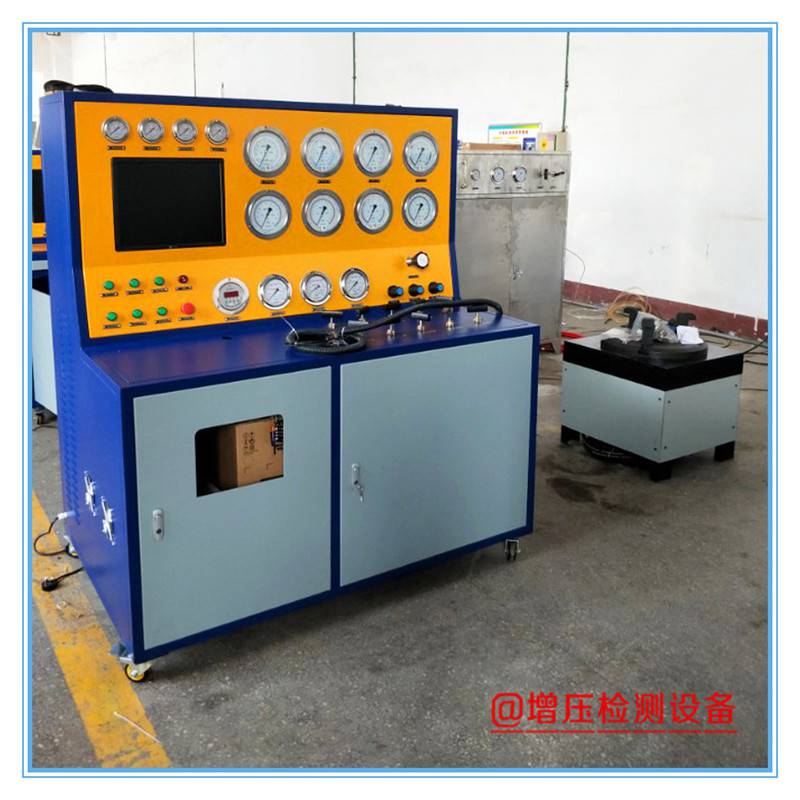

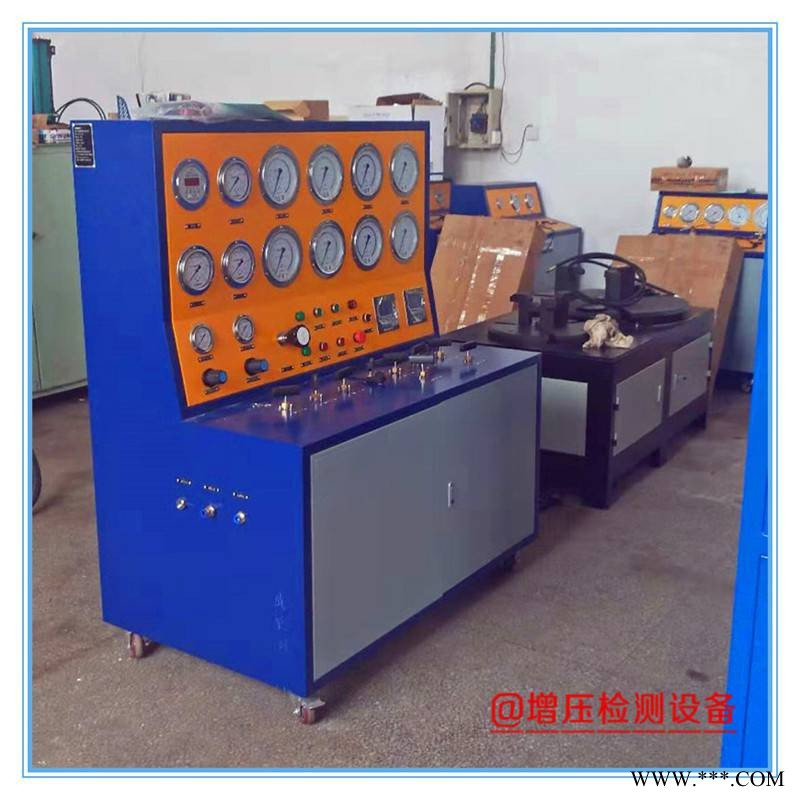

32MPa-400口径安全阀校验台 安全阀测试台
一、技术说明
1.设备型号
序号 |
设备名称 |
型号规格 |
单位 |
数量 |
1 |
安全阀校验台 |
SVT32-DN400 |
套 台 |
1 |
2．原理
赛思特安全阀校验台是按照国家对各种安全阀整定压力调整、整定压力检测、排放压力检测、回座压力检测及密封性检测等，结合实际工况条件进行设计、制造、试验的试验台，考核其压力安全性能，符合国家标准对泄压阀的要求。
3．适用范围：
安全阀校验台(12-45bar) 整定压力调整、整定压力、排放压力、回座压力及密封性测试。
4．主要技术参数
序号 |
项目要求 |
性能指标 |
备注 |
|
1． |
被试对象 |
安全阀 |
||
2． |
参考标准 |
JBT 6441-2008 GB12241-2005 GB12242-2005 |
||
3． |
功能 |
整定压力调整、整定压力检测、排放压力检测、回座压力检测及密封性检测 |
||
4． |
试验介质 |
压缩空气 |
||
5． |
驱动压力 |
压缩空气5-8bar |
||
6． |
耗气量 |
5.2m3/min |
||
7． |
整定压力 |
12-45bar |
根据需要可以设定任意压力档 |
|
8． |
压力精度 |
±0.5%FS |
||
9． |
介质温度 |
环境温度 |
||
10． |
同时试验工位 |
3工位 |
3路独立增压控制系统 1路试验配备4bar试验 |
|
11． |
整个测试时间 |
150S |
单工位 |
|
12． |
试验曲线 |
实时显示 |
||
13． |
控制方式 |
自动控制 |
采用美国NI软件，具有动态显示和自动记录保存试验压力、试验波形的功能，方便查询和打印输出。 |
|
14． |
测试软件 |
控制软件 |
LabView |
|
报告形式 |
Microsoft Office Excel |
|||
安全阀整定测试试验台是我公司参考GB/T12242-2005（压力释放装置、性能试验规范），依据我公司安全阀测试台经验研制而成的大排量、低压力重闭式安全阀整定压力的调整及测试的新型试压装置。
一、功能
安全阀装配测试台对各种安全阀进行整定压力调整、整定压力检测、排放压力检测、回座压力检测等，考核其压力密封性能、泄漏率。
二、型号
SVTA-400-40
说明：400----安全阀通径 400mm
40----安全阀工作压力40MPa

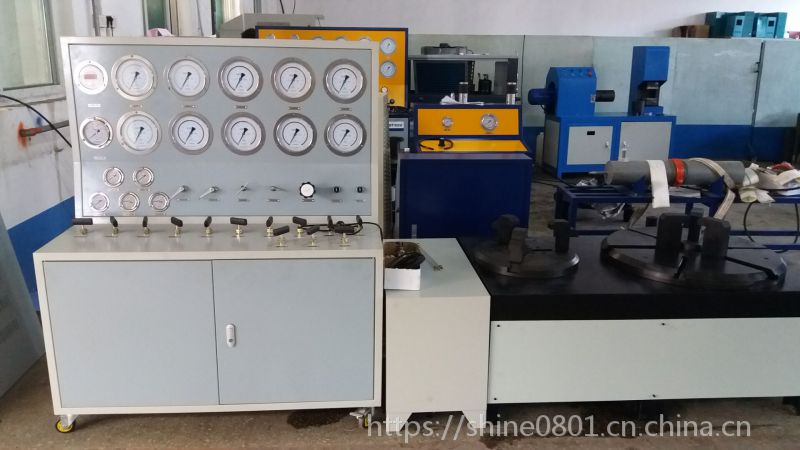

三、系统组成
主要由动力系统、工件装夹系统、数据采集测试系统、电气控制及输出系统等组成。
动力系统：
空气增压泵STT60(一用一备):驱动压力3-7bar;输出压力180-420bar; 为高压输出提供压力；

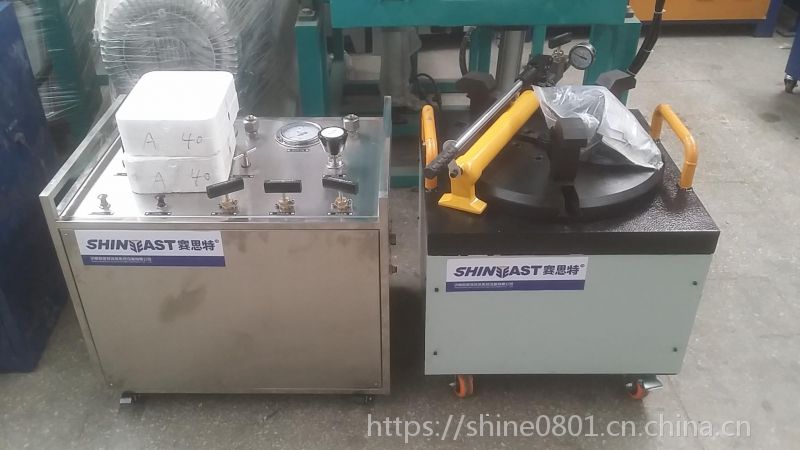

2.工件装夹系统：

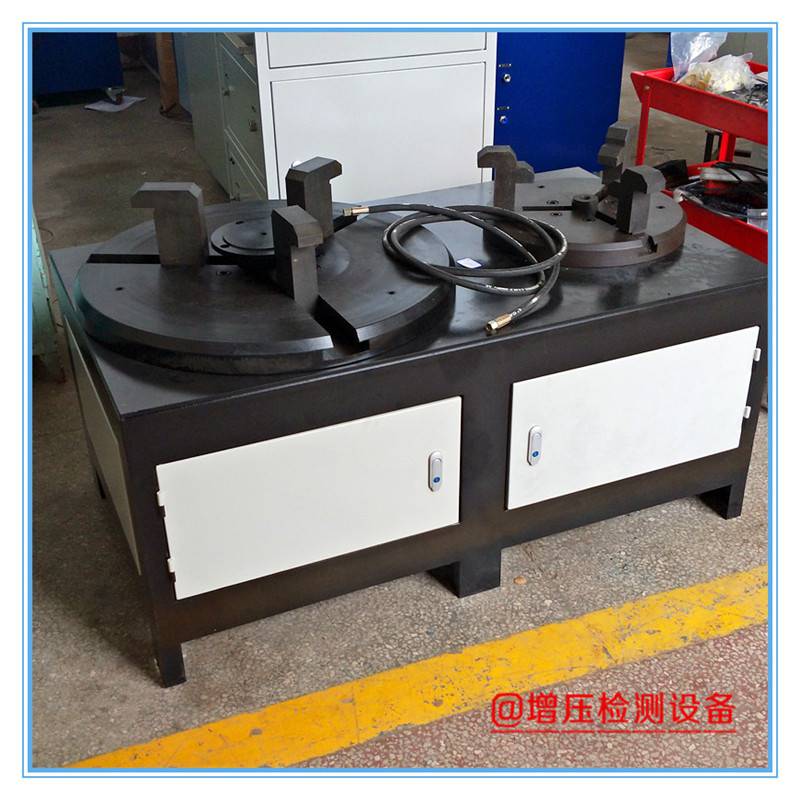

本装夹系统采用相应规格的油缸进行加紧，夹紧力充分满足安全阀的压力要求；安全阀采用规格相应的连接工装，与高压泵气体管路相连；油缸夹紧保证被测件与管路之间的密封性，3路单独操作。
2.1 5T夹紧力安全阀装卡座
加紧动力系统：5bar-8bar压缩空气
2.2 20T夹紧力安全阀装卡座
加紧动力系统：采用赛思特自制的气液增压泵GD64WL，该泵采用电气比例阀控制，升压速度无级可调，压力恒定，夹紧平稳
2.3 30T夹紧力安全阀装卡座
夹紧动力系统同上
3.数据采集测试系统：
压力采集系统组成，实时采集压力-时间变化，自动绘制压力-时间曲线。
压力传感器：按压力段设置四级传感器
压力范围：0-1MPa;0-2.5MPa，0-25MPa,0-60MPa
性能指标高达±0.5%FS的精度，量程比100:1 ;
提供10年的稳定性与有限寿命期的保证
4.电气控制及输出系统：
软件：采用NI公司LabView，自主开发软件程序。通过采集卡将压力、时间数据统一传输到计算机，计算机对各数据进行显示、放大、记录、形成曲线，各数据可以通过打印机进行打印。美国NI采集板卡 :在高采样率下保证高精度。
