品牌:SHINEEAST
起订:1台
供应:12台
| 产品特性 : | 安全阀检测 | 是否进口 : | 否 |
| 产地 : | 济南 | 加工定制 : | 是 |
| 品牌 : | SHINEEAST | 型号 : | GS |
| 订货号 : | 计算机控制智能安全阀校验台 自动打印报告 | 货号 : | 计算机控制智能安全阀校验台 自动打印报告 |
| 测量精度 : | 0.5 | 工作环境 : | 室温 |
| 结构型式 : | 紧凑 | 工作压力 : | 200 |
| 外形尺寸 : | 200 | 是否跨境货源 : | 否 |

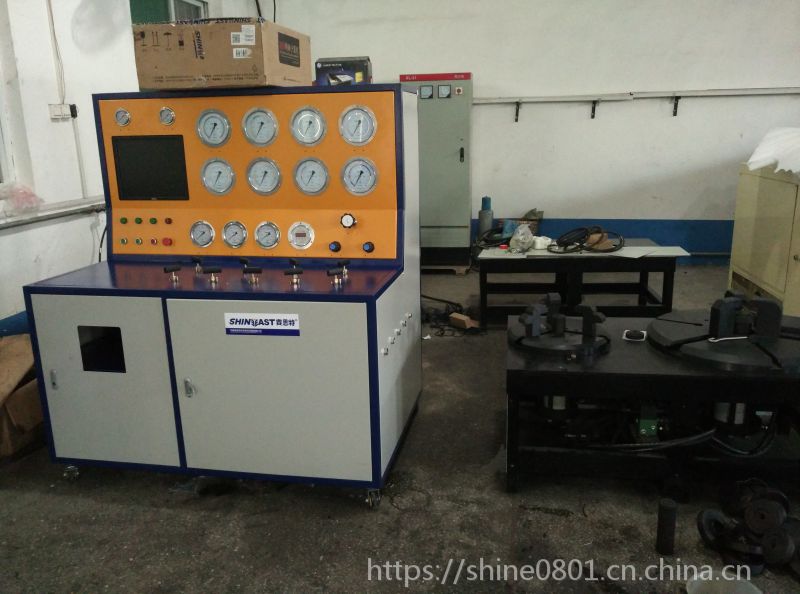

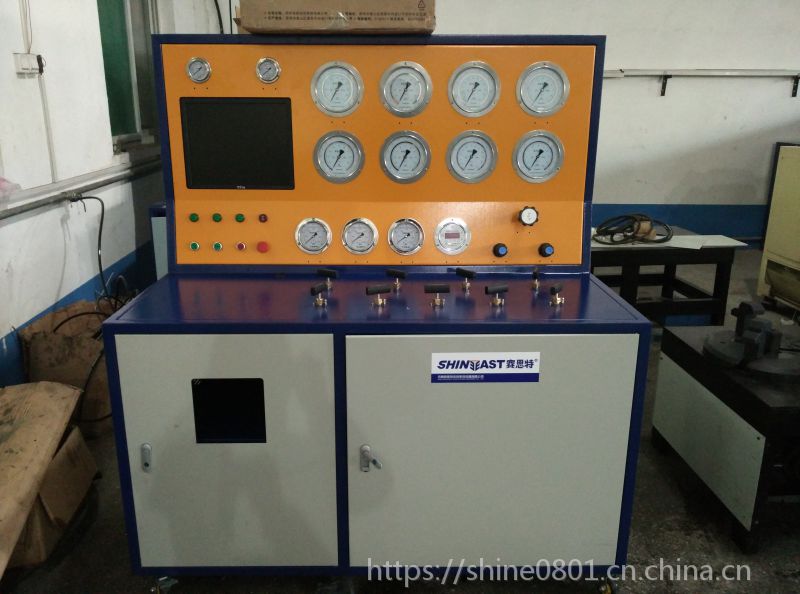

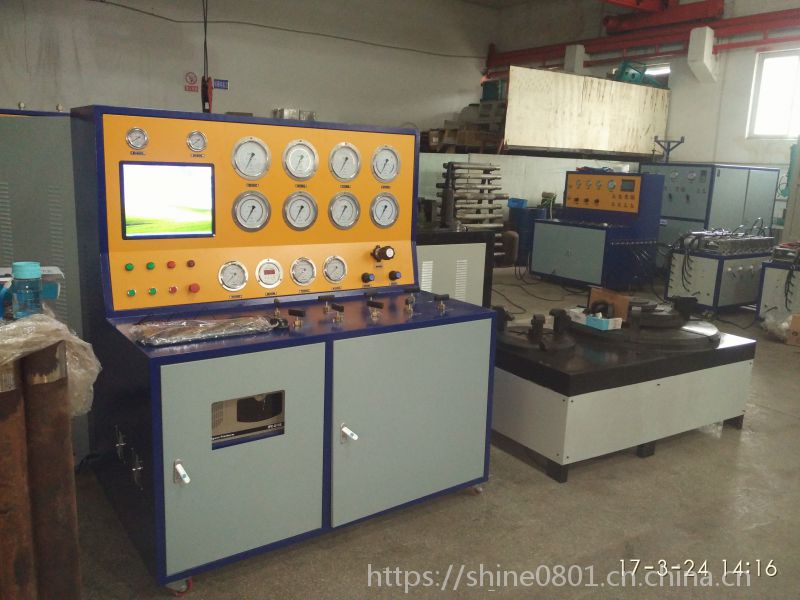

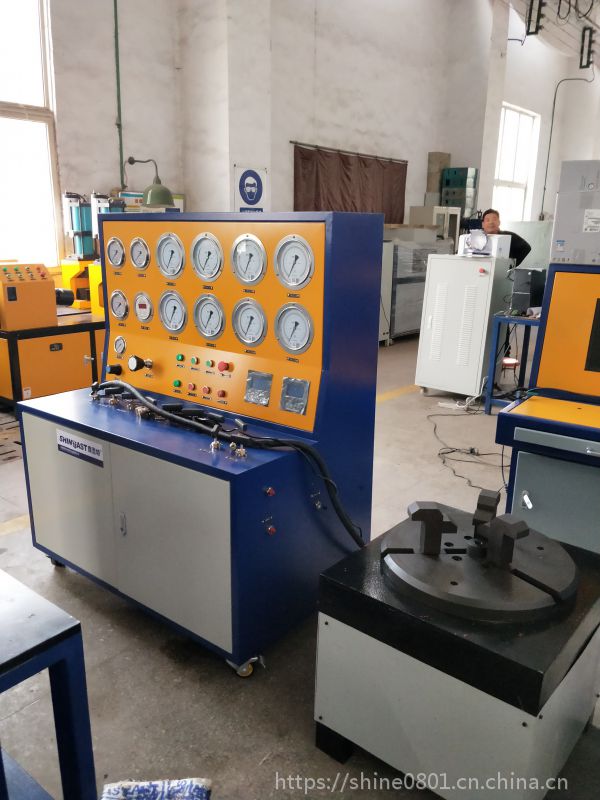

计算机控制智能安全阀校验台 自动打印报告
（SVTA-40-DN400M）
一、功能
安全阀校验台是一种离线模拟安全阀工作环境，并使内部压力升高至安全阀起跳，同时可以通过该装置上的压力表显示安全阀的起跳压力的装置。可检验安全阀的密封性能、起跳压力（也叫开启压力、整定压力）、回座压力等。全国服务热电 QQ 2622536687
二、典型应用
用于DN15～400mm法兰式安全阀、螺纹式安全阀、全启式/微启式安全阀，常规厚薄法兰式安全阀、国产/进口安全阀,弹簧直接载荷式安全阀,带动力辅助功能的安全阀,带补充载荷的安全阀的性能测试。
设备符合国标要求，适用于质监局、锅检所、安全阀生产厂家、安全阀使用厂家等安全阀的性能测试，定期检验等场合
三、型号说明
SVTA-40-DN400M
说明： SVTA----计算机控制
40----压力 40MPa
DN400----通径 400mm
四、技术参数
l 主机技术参数
1. 加压范围：0-40mpa
2. 试验介质：洁净空气或氮气
3. 控制方式：计算机控制（实时显示压力曲线、任意设置参数数值、保持并打印报表）
4. 测试压力输出：1路；
5. 测试阀门通径：DN15-400mm
6. 压力控制精度：≤±1%F.S；
7. 压力测量精度：0.4级压力表（可选更高压力等级）；
8. 压力表测量范围（双表校验）：0-2.5MPa,0-10MPa,0-25MPa, 0-60MPa（可根据需求选择）
9. 夹紧方式：液压油缸夹紧；
10. 夹紧力输出范围：0-30吨；
11. 密封方式：密封圈/螺纹密封；
12. 驱动气源：5-8bar,耗气量：0.8标准立方米/分；
13. 压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0。
14. 外形尺寸：1250*750*1400(主机)，1370*800*560(夹具)
l 工装技术参数
1．DN200 安全阀装卡座
安全阀通徂：DN15-- DN200
调校压力：PN40MPA
装卡力：20T
工作介质：洁净空气,氮气
驱动气源：0.5-0.8MPa
2．DN400 安全阀装卡座
安全阀通徂：DN150 一 DN400
调校压力：PN 16MPA
装卡力：30T
工作介质：洁净空气,氮气
工作温度：0—50℃
驱动气源：0.5-0.8MPa
五、系统组成
主要由动力系统、工件装夹系统、数据采集测试系统、电气控制及输出系统等组成。
1.动力系统：
增压泵STT60:驱动压力5-7bar;输出压力180-420bar; 为高压输出提供压力；
（不同压力范围高压动力配置不同）
2.工件装夹系统：
本装夹系统采用相应规格的油缸进行加紧，夹紧力充分满足安全阀的压力要求；安全阀采用规格相应的连接工装，与高压泵气体管路相连；油缸夹紧保证被测件与管路之间的密封性，2路单独操作。
20T/30T夹紧力安全阀装卡座（DN200 /DN400 安全阀装卡座）
加紧动力系统：采用赛思特自制的气液增压泵GD64WL，压力无级可调，压力恒定，夹紧平稳。
3.数据采集测试系统：
压力采集系统组成，实时采集压力-时间变化，自动绘制压力-时间曲线。
采集起跳、回座压力
压力范围：0-1MPa;0-2.5MPa，0-25MPa,0-60MPa（可选）
4.电气控制及输出系统：
软件：采用NI公司LabView，自主开发软件程序。通过采集卡将压力、时间数据统一传输到计算机，计算机对各数据进行显示、放大、记录、形成曲线，各数据可以通过打印机进行打印。
