品牌:SHINEEAST
起订:1台
供应:10台
| 产品特性 : | 安全阀校验 | 是否进口 : | 否 |
| 产地 : | 济南 | 加工定制 : | 是 |
| 品牌 : | SHINEEAST | 型号 : | SVTW40-400 |
| 订货号 : | 安全阀校验台 测试口径DN400 检测压力40MPa | 货号 : | 安全阀校验台 测试口径DN400 检测压力40MPa |
| 测量精度 : | 0.4 | 工作环境 : | 室温 |
| 结构型式 : | 增压部分+工装部分 | 工作压力 : | 40000000 |
| 外形尺寸 : | 1500*800*1450 | 是否跨境货源 : | 否 |

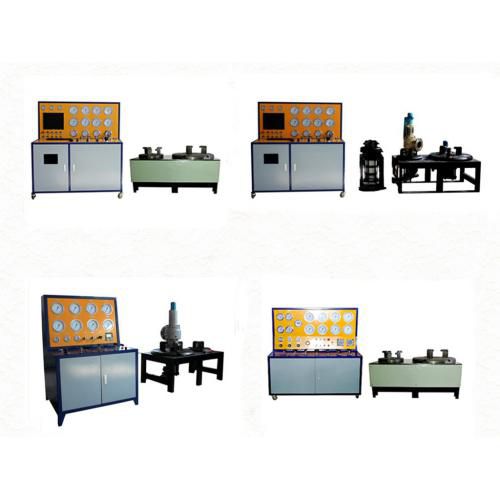

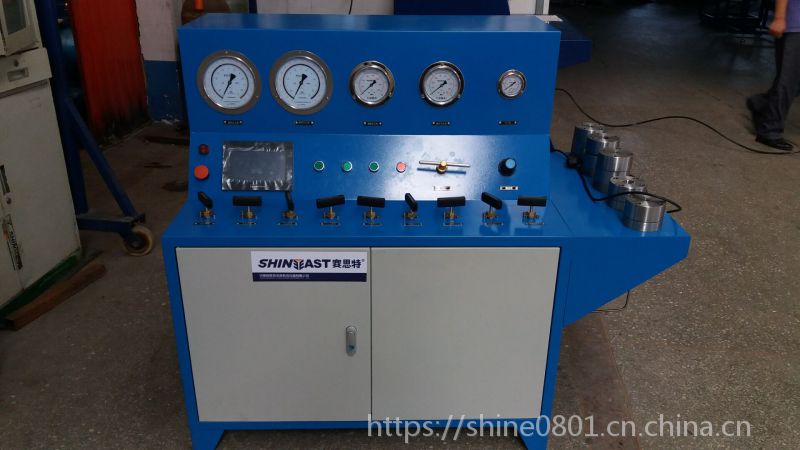

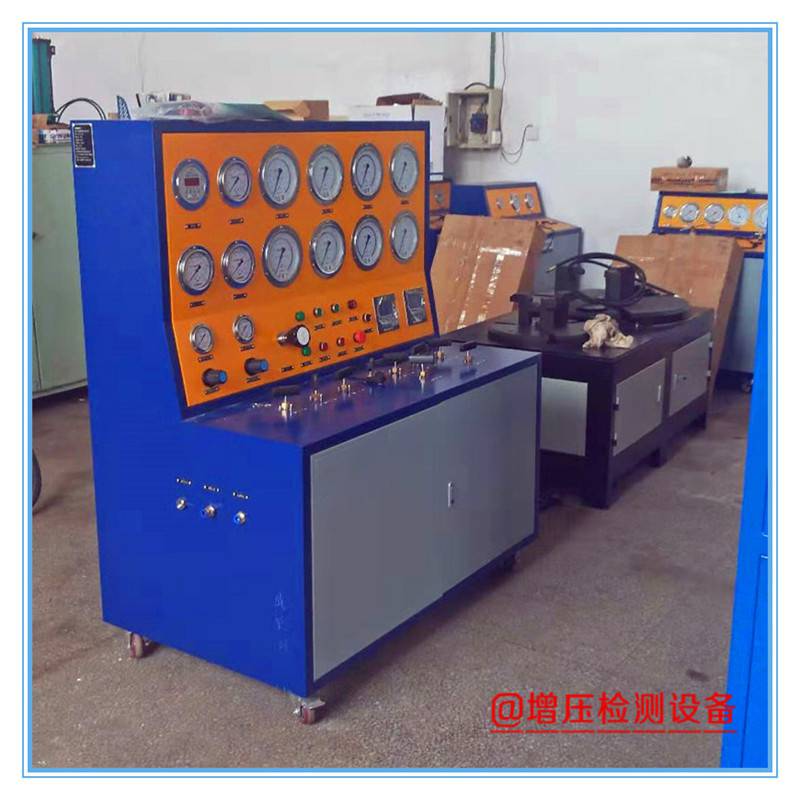

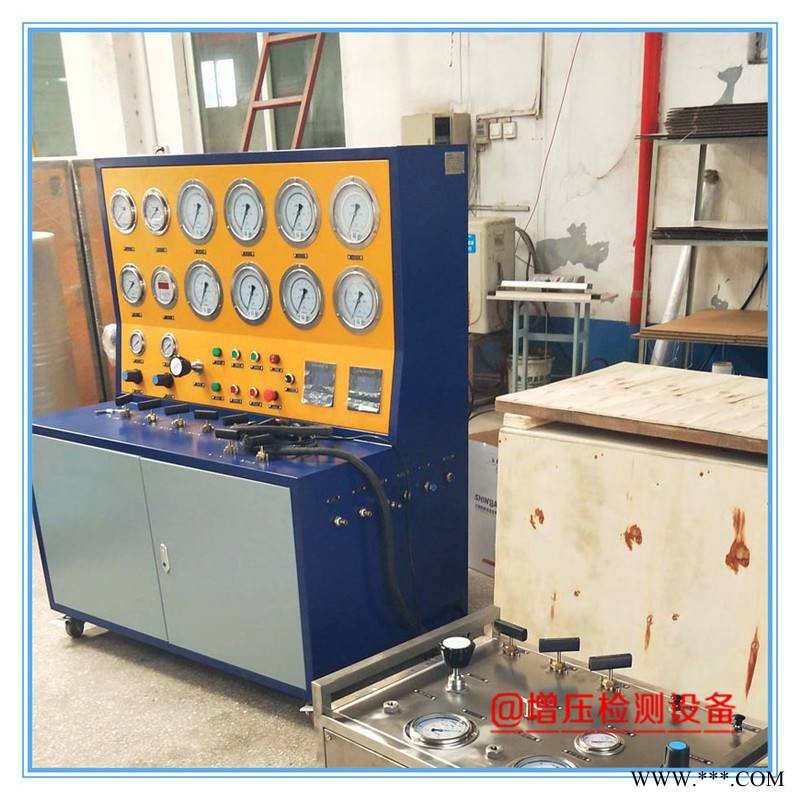

安全阀压力校验台 安全阀定期测试设备
安全阀整定测试试验台是我公司参考GB/T 12242-2005（压力释放装置、性能试验规范），研制而成的安全阀整定压力的调整及测试的新型试压装置。
系统组成
主要由动力系统、工件装夹系统、数据采集测试系统等组成。

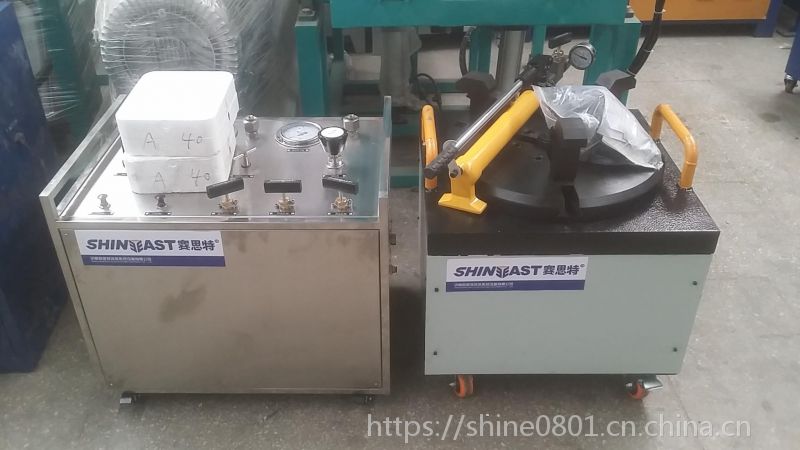

1. 动力系统：
高压动力源：
空气增压泵STT40:驱动压力3-8bar;输出压力120-320bar; 为高压安全阀输出提供预增压力；
气液增压泵GD80：驱动压力3-8bar;输出压力240-640bar; 为高压安全阀输出提供预增压力；
低压动力源：
采用驱动空气，驱动压力3-8bar;根据输出压力用调压阀调整输出压力。

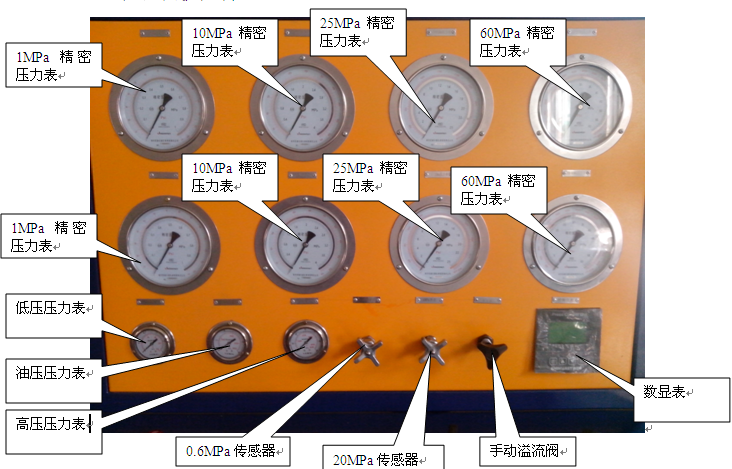

安全阀校验台控制面板解析：
设备用于
管道爆破片、法兰式安全阀、螺纹式安全阀、全启式/微启式安全阀，常规厚薄法兰式安全阀、国产/进口安全阀，弹簧直接载荷式安全阀、带动力辅助功能的安全阀、带补充载荷的安全阀的性能测试。
操控方式
1.计算机控制
2.数显表辅助控制
技术参数
1.加压范围：0-32MPa，输出压力40MPa；
2.试验介质：空气/氮气/水；
3.测试压力输出：1路；
4.测试阀门口径：DN 25-200mm
5.压力控制精度：≤±1%F.S；
6.压力测量精度：0.4级压力表（可选更高压力等级）；
7.压力表测量范围：0-2.5MPa，0-10MPa，0-25MPa，0-40MPa，0-60MPa（可根据需求选择）
8.夹紧方式：液压油缸夹紧；
9.夹紧力输出范围：0-30吨；
10密封方式：卡盘密封圈密封；
11.驱动气源：≤7bar，耗气量：0.8标准立方米/分；
12.压缩空气质量要求：过滤精度：15μm；
安全阀校验台设备平面布置图及校验场所建议图
（一）、设备名称：安全阀校验台
（二）、设备型号：SVT42-400A
（三）、设备用途：检验安全阀的密封性能、起跳压力、回座压力等
（四）、参考执行标准：
·GB/T12241 安全阀一般要求
·GB/T12242 压力释放装置性能试验规范
·GB/T12243 弹簧直接载荷式安全阀
（五）、设备说明：

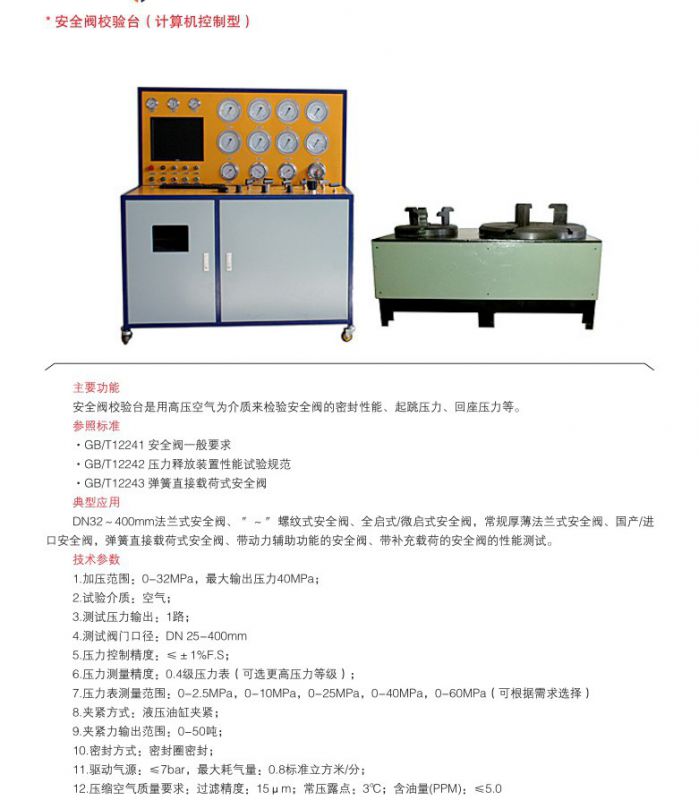

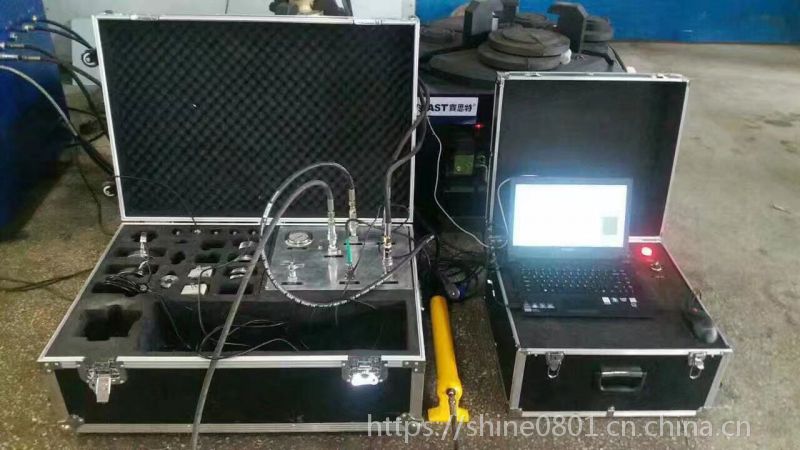

计算机控制型安全阀校验台采用美国NI公司数据采集软件，功能强大，性能稳定，整个实验过程可以在计算机上自动完成，可显示压力曲线，各试验参数可以自由设定，比如试验压力，保压时间，允许压降等
（六）主要技术性能指标：
1> 设备名称：安全阀校验台
2> 设备型号：SVT42-400A
3> 测试压力：0-42MPa，输出压力42MPa
4> 测试通径：DN25-DN400 (标准配10套转接密封座)
5> 夹紧力：小卡盘—20T 大卡盘—30T
6> 压力控制精度：≤±1%F.S
7> 压力测量精度：0.4级精密压力表
8> 压力表测量范围：0-2.5MPa，0-10MPa，0-25MPa，0-40MPa，0-60MPa
9> 增压核心：气体增压泵STT60（气体）、电动高压水泵（液体）

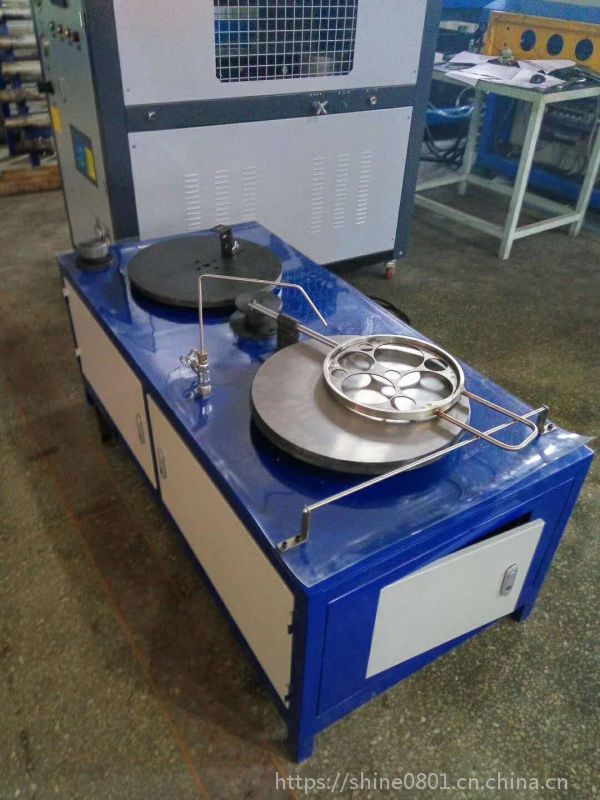

10>装卡座：
a、DN100 气路安全阀装卡座
安全阀通徂：DN10 一 DN100
调校压力：PN 42MPa
b、DN300 气路安全阀装卡座
安全阀通徂：DN100 一 DN300
调校压力：PN 42MPa
c、DN100 水路安全阀装卡座
安全阀通徂：DN10 一 DN100
调校压力：PN 42MPa
11> 加紧方式：液压油缸
12> 控制方式：计算机控制
13> 驱动气源：≤8bar，耗气量：1.5标准立方米/分；
14> 压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0
平面布置图及校验场所建议图
