品牌:赛思特
起订:1套
供应:15套
| 产品特性 : | 31 | 品牌 : | 赛思特 |
| 型号 : | HXF-1 | 产品别名 : | 呼吸阀校验台 |
| 用途 : | 用于呼吸阀检测 | 适用行业 : | 石油行业 |
| 产品用途 : | 呼吸阀检测设备 | 规格 : | 80*50 |
| 1312 : | 3233 |

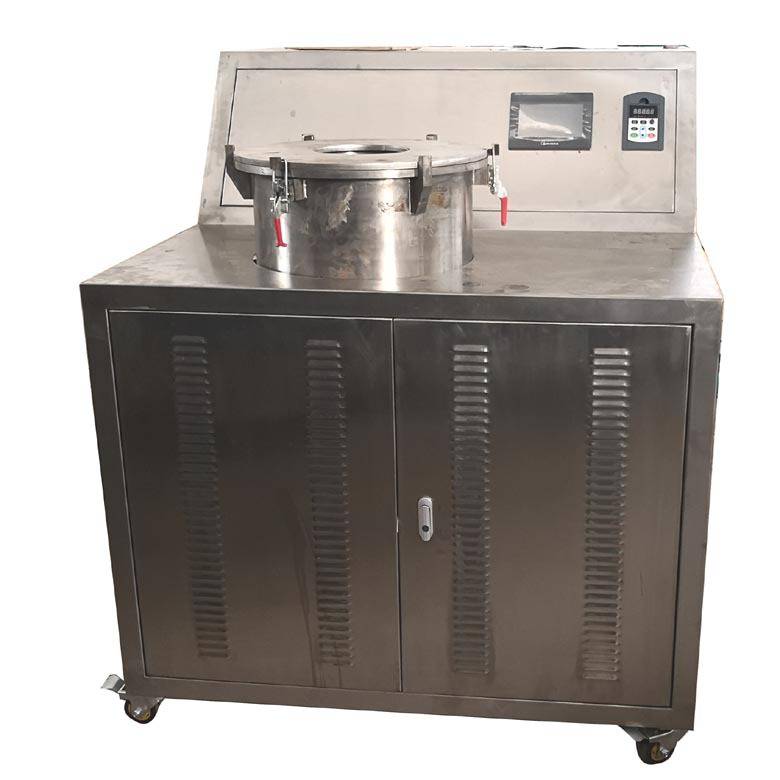

济南赛思特油罐呼吸阀阻火器液压阀校验台 呼吸阀台
1、概述
本装置为储罐附件（呼吸阀、阻火器、液压阀）装置，是储罐附件是否合格的操作平台。依据《石油储罐附件技术规范 Q/SY 08007‐2017》制造和使用。利用此装置可对 DN50～DN250 口径的储罐附件进行，的主要参数包括： 开启压力、通气量、和压力损失等。
2、装置结构:
主要由气源风机提供的动力系统、导向系统、控制系统、台等组成。
3、规格型号：FMC-03 型
外形尺寸：1200*1480*1400(长*宽*高，见下图）
电源电压：AC 220 V
大功率：9KW
4、测量范围：
（1）附件口径范围：DN50～DN250
（2）压力测量准确度：0.5 级
（3）压力测量范围：±5kPa
（4）流量测量准确度：1 级
（5）流量测量范围：100Nm3/h～2800Nm3/h （双向）
5、控制方式：计算机控制

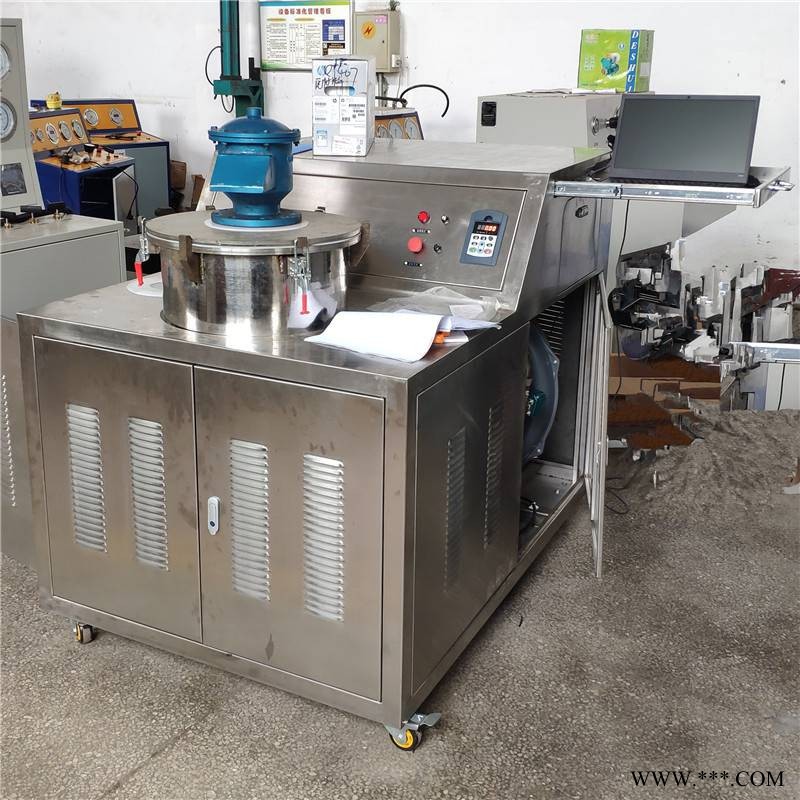

设备连接
台用于连接被检设备（呼吸阀、阻火器等），前，打开压紧卡具，将盖板取下， 换上相应口径的过渡法兰，并将卡具压紧。放置被检设备，并使被装置与过渡法兰中心对准，并用棘轮拉紧带和钢环压紧被检设备，连接完毕
油罐呼吸阀阻火器液压阀校验台 呼吸阀台
附件口径：DN50-DN250;压力测量准确度：0.5级；流量测量准确度：1级；压力测量范围：±5KPa;流量测量范围：100-2800Nm³/h.
一、产品说明
呼吸阀台，是用户单位对呼吸阀的进货检验和使用过程中的设备，也是地方监督部门、特检院等用设备。
我公司自行设计和制造的呼吸阀测试台，具备正压呼出测试、负压吸入测试之功能。其结构紧凑，功能齐全，操作方便，灵敏准确的特点，已在中石油、中石化、中海油、各类物资储备 得到广泛应用。深受用户欢迎。
二、呼吸阀校验台设备特点
它是使用压缩空气为动力源。自吸泵为抽真空装置，设备为双表显示，压力准确。因而具有防爆、输出压力可调、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。适用于科研、检验部门工具。
三、呼吸阀台概述
呼吸阀台是专门校验各类呼吸阀的精密仪器，具有体积小、重量轻等特性，呼吸阀仪装卸方便；适用范围广，从DN15至DN400多种呼吸阀都可测试核准。
四、型号意义
HXF-DN250
HXF --- 呼吸阀设备
DN250 --- 呼吸阀的阀门范围DN250
五、呼吸阀仪主要技术参数
压力：呼出压力为：0～10kPa（可选范围0～100kPa）
吸入压力为：0～-5kPa （可选范围0～-10kPa）。
适用电源：220V，50Hz
试验介质：压缩空气
控制方式：计算机控制/PLC控制，可选
测试压力输出：1路；
测试阀门通径：DN 15-250mm
压力控制精度：≤±5%F.S；
压力测量精度：精密数显压力表；
压力表测量范围（双表校验）：0～10kPa，0～-5kPa
夹紧方式：气动夹紧；
密封方式：密封圈/螺纹密封；
驱动气源：5-8bar,耗气量：0.3-立方米/分；
六、呼吸阀台工作原理
呼吸阀台由真空泵、空气泵、面板、控制阀门和平台组成。利用真空泵得到负压压力来呼吸阀的吸入开启压力，利用空气泵得到正压压力来呼吸阀的呼出开启压力，从而检出呼吸阀的吸入、呼出的压力值是否符合国标标准（常用SY/T0511-1996标准），判定呼吸阀是否合格。
