品牌:伟业
起订:1台
供应:5000台
| 品牌 : | 伟业 | 类型 : | 真空泵 |
| 型号 : | XD-80 | 材质 : | 铸铁 |
| 用途 : | 真空泵 | 原理 : | 真空泵 |
| 真空度 : | 高真空度 | 驱动方式 : | 气动 |
| 输送介质 : | 污水泵、杂质泵 | 功率 : | 12kW |
| 极限压力 : | -0.09Pa | 泵轴位置 : | 卧式 |
| 规格 : | XD-80 | 产品特性 : | 真空泵 |
一、用途及特点
单级多旋片式真空泵是真空吸、排车作业中***核心部件，它把密封罐内的空气抽至一定的真空，使罐内形成负压，粪液，污水，石油等液体通过管道自动流入罐内达到采收运输的目的，是环卫吸粪车，吸污车，石油运输车选择。
二、结构及工作原理
该泵由箱体、缸套、轴、芯套、叶片等组成，真空泵工作时，靠取力器取得动力，通过轴、芯套内的叶片偏心旋转，抽出密封罐内的空气，使至形成负压，利用大气压强与罐内压强之差将液体吸入罐内。
真空泵配套的附件由水气分离器，油气分离器，四通阀，单向阀等组成。真空泵把罐内带有一定湿度的空气抽入水气分离器，在水气分离器中水被分离出来，气体沿着管道经四通阀至达单向阀，进入泵内随叶片旋转与润滑油混合，再从排气口排出，油气混合物经油气分离器分离后，油落于油气分离器下边，气体进入四通阀排出以外。
水气分离器内装有浮球，当罐内液体超过一定高度液体进入水气分离器，水面增高，浮球浮起封闭分离器出口，以防罐内液体充满后进入泵内，（A、C两种任***一种即可）。防溢阀安装在罐体上面以防止满罐污液进入真空泵内。
单向阀安装在泵吸气口处，内有密封球，确保泵进口只能吸气不能排气，采用水气分离器C，内有单向阀，可取消防单独的单向阀。
四通阀是改变管理内气流方向，吸出罐内的空气，形成真空或给罐内增压，排出罐内的液体。
三、主要技术参数
型号 |
转速 r/min |
抽速率 m3/h |
真空度 ≥mpa |
轴功率 ≤kw |
安装尺寸 mm |
外型尺寸 mm 长×宽×高 |
联接盘安装尺寸 mm |
|
底面 长×宽 |
进出气口 长×宽 |
|||||||
XD-25 |
900 |
25 |
-0.09 |
5 |
4-M12 90×64 |
4-M8 58×58 |
490×226×234 |
4-Φ9 50×62 |
XD-63 |
800 |
63 |
-0.092 |
12 |
4-M12 120×80 |
4-M8 70×70 |
518*260*274 |
4-Φ9 50×62 |
XD-80 |
800 |
80 |
-0.092 |
16 |
4-M14 140×120 |
4-M8 70×70 |
570*272*278 |
4-Φ9 50×62 |
XD-100 |
800 |
100 |
-0.092 |
18 |
4-M14 150×110 |
4-M8 70×70 |
615*292*304 |
4-Φ9 50×62 |

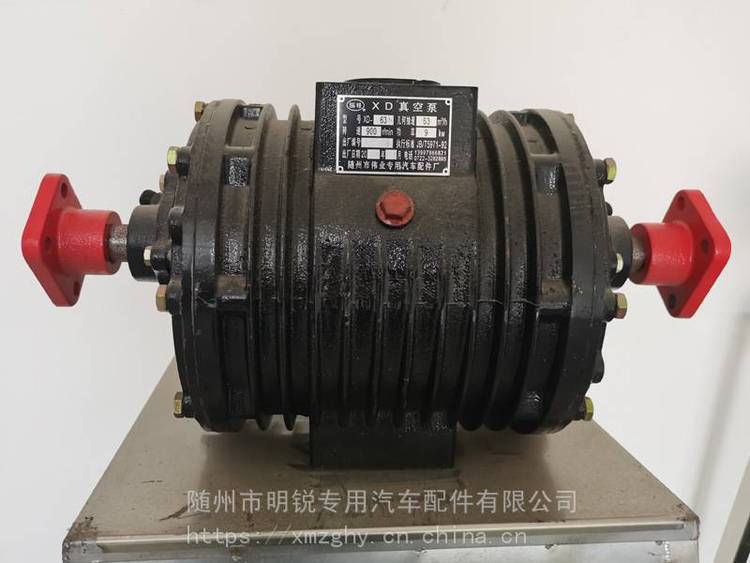

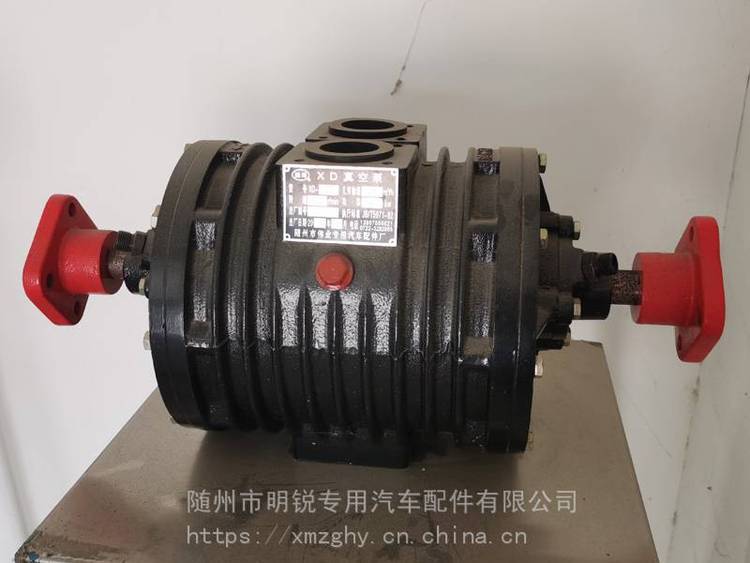

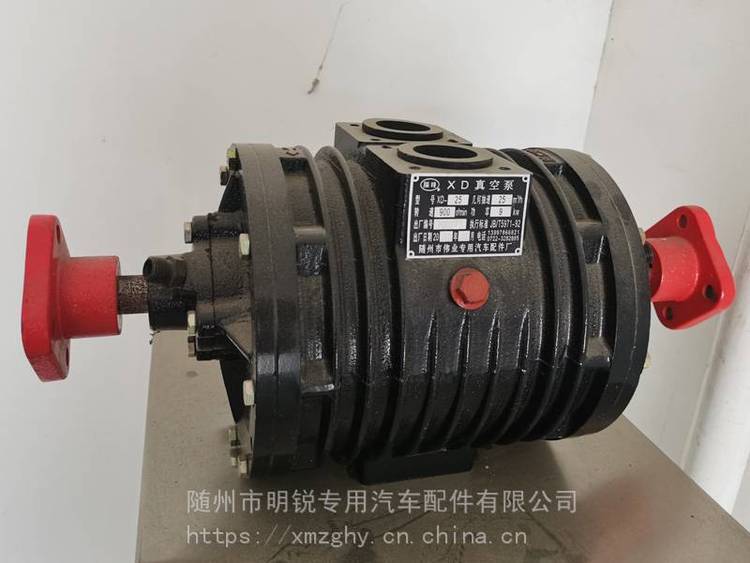

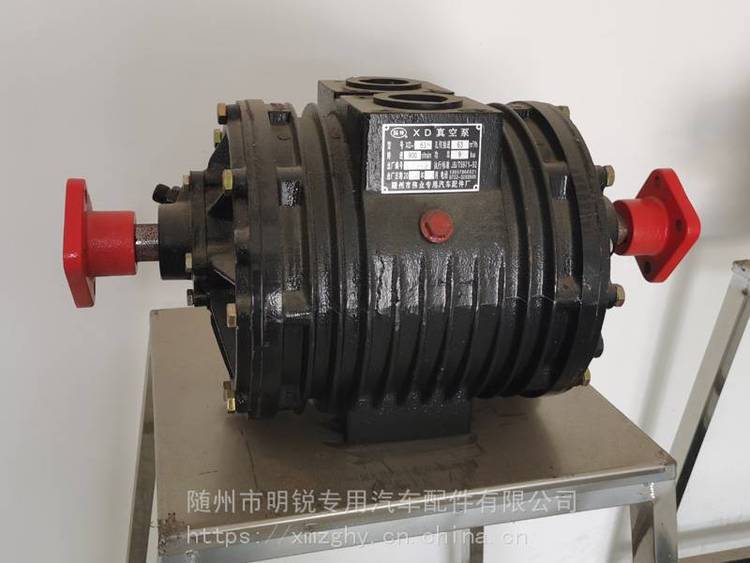

产品图片：
