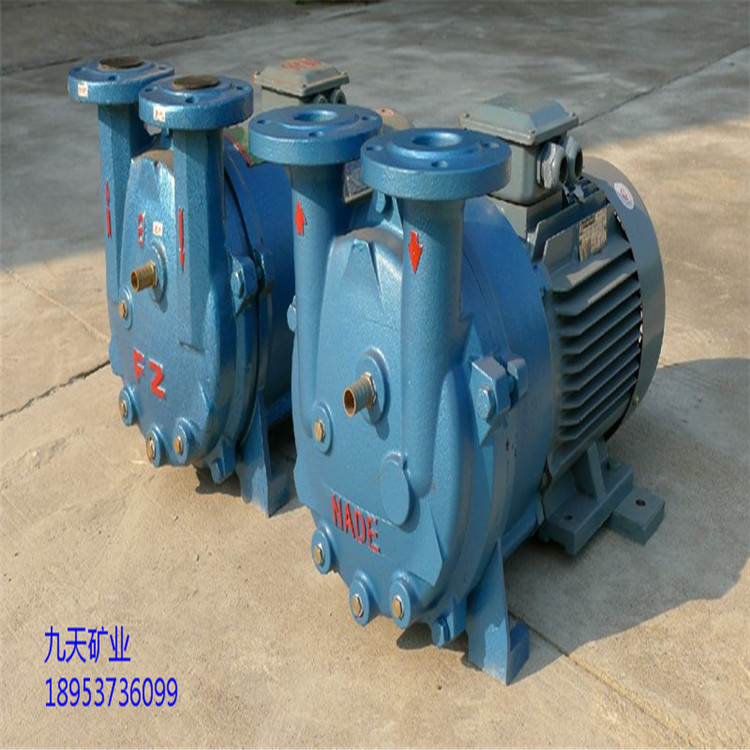

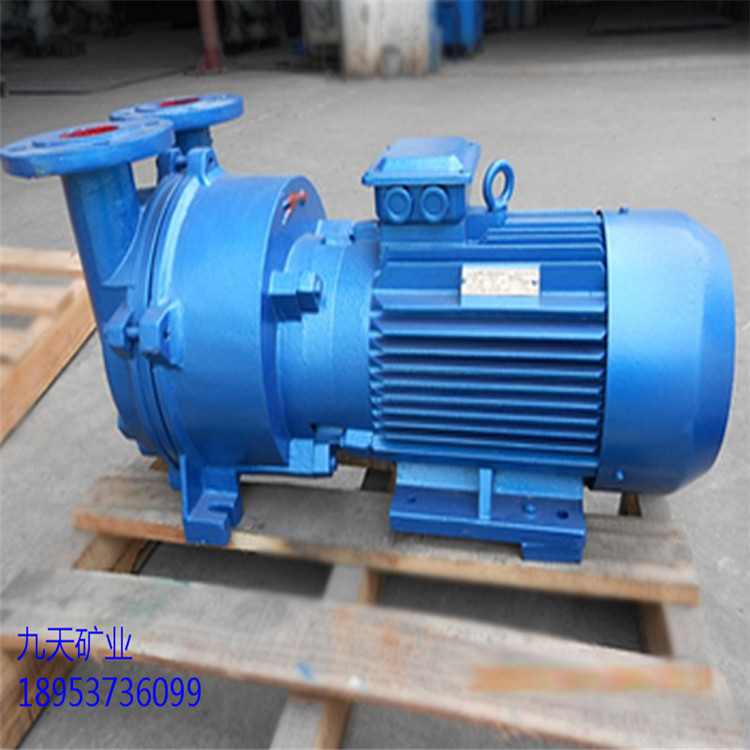

水环真空泵产品介绍

水环真空泵是一种粗真空泵，内装有带固定叶片的偏心转子，将水（液体）抛向定子壁，水（液体）形成与定子同心的液环，液环与转子叶片一起构成可变容积的一种旋转变容积真空泵。它所能获得的ji限真空为2000~4000Pa，与真空泵组成机组真空度可达1~600Pa。

水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。水环真空泵zui初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空 脱气等，水环泵得到广泛的应用。

水环真空泵工作原理

水环真空泵在泵体中装有适量的水作为工作液。当叶轮顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。在吸气阶段，水环逐渐远离轮毂，小腔的容积由小变大，当小腔与吸气口相通时，气体被吸入。在排气阶段，水环逐渐逼近轮毂，小腔由大变小，使气体被压缩，当小腔与排气口相通时，气体便被排出泵外。随着叶轮 的稳定转动，吸、排气过程连续不断地进行，因此可以连续不断地抽吸气体。
