品牌:井下之友
起订:1个
供应:100000个
立即购买
| 产品特性 : | 矿用 | 类型 : | 控制阀 |
| 材质 : | 铁 | 型号 : | KDF |
| 品牌 : | 井下之友 | 类型（通道位置） : | 直通式 |
| 连接形式 : | 螺纹 | 驱动方式 : | 气动 |
| 订货号 : | 0204541 | 加工定制 : | 否 |
| 货号 : | KDF1B | 适用范围 : | 矿用液压系统 |
| 产品别名 : | 单向阀 | 适用介质 : | 水 |
| 适用温度 : | 60 | 公称压力 : | 60 |
| 公称通径 : | 12 | 安装形式 : | 直接按装 |
| 工作温度 : | 常温 | 零部件及配件 : | 配件 |
| 流动方向 : | 单向 | 形态 : | 针式 |
| 压力环境 : | 常压 | 主体材料 : | 铸铁 |
| 规格 : | 咨询客服 | 是否跨境货源 : | 否 |
1、用途

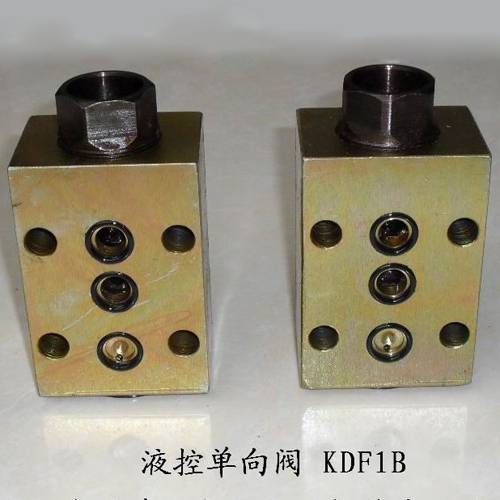

液控单向阀主要是用来闭锁立柱或千斤顶工作腔内的液体，而使之保持额定压力，当立柱或千斤顶另一腔进液时，同时给该阀的控制腔供液，将阀门打开，使立柱或千斤顶工作腔中的液体回流。
2、执行标准MT419——1995《液压支架用阀》
3、结构及其工作原理
产品严格按照煤炭部MT419-1995《液压支架用阀》行业技术标准经数控车床高精密度加工制造而成
本阀是采用橡胶O型圈与金属阀体平面密封形式的单向阀，在阀体上有三个通液孔，当系统中高压液体由孔II进入时，克服单向阀体后面弹簧作用力，经孔III进入缸体工作腔，液流停止进入后，在液压力及弹簧力的作用下使阀芯压紧阀座，单向阀关闭。当需要液体回出时，控制液流从孔I进入，推动顶杆克服压力及弹簧力顶开阀芯工作腔中的液体既从孔II流出。
4、技术参数
5、使用说明
本阀实用于31.5MPA的主管路及支管路的液压系统中，工作介质为含5％乳化液和95％中性水混合而成的乳化液，可在10℃--50℃温度下正常工作，介质需要保持清洁，无杂质。采用0.125MM精度的过滤器及磁性过滤装置过滤
本阀在井下如需要检修时，应整体更换，不可在井下拆检，以防止赃物进入阀腔内
5、故障分析及排除
6、储存
液控单向阀储存时应排除净腔内液体，清洗干净，且涂低凝5号防锈液压油
同时将进，回液口堵上塑料塞，并放置于清洁于干燥处保存
