品牌:博达
起订:1件
供应:1000件
| 产品特性 : | 止回阀 | 品牌 : | 博达 |
| 型号 : | H44W-16P | 材质 : | 不锈钢 |
| 连接形式 : | 法兰 | 加工定制 : | 是 |
| 种类 : | NRVG静音式 | 结构形式 : | 旋启式 |
| 公称通径 : | DN150 | 适用介质 : | 各种高腐蚀化学介质 |
| 形态 : | 旋塞式 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 水力控制 | 工作温度 : | 常温 |
| 类型(通道位置) : | 二通式 | 规格 : | DN100 |
为了防止介质逆流，在设备、装置和管道上都应安装止回阀；
2、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质；
3、一般在公称通径50mm的水平管道上都应选用卧式升降止回阀；
4、直通式升降止回阀只能在水平管道安装；
5、对于水泵进口管路，宜选用底阀，底阀一般只安装在泵进口的垂直管道上，并且介质自下而 动；
6、升降式较旋启式密封性好，流体阻力大，卧式宜装在水平管道上，立式装在垂直管道上；
7、旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾斜的管线上，如装在垂直管道上，介质流向要由下而上；
8、旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力，公称压力可达到42MPa，而且公称通径也可以做到很大，可以达到2000mm以上。根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等。介质工作温度范围在-196--800℃之间；
9、旋启式止回阀适用场合是低压大口径，而且安装场合受到限制；
10、蝶式止回阀的安装位置不受限制，可以安装在水平管路上，也可以安装在垂直或倾斜的管线上；

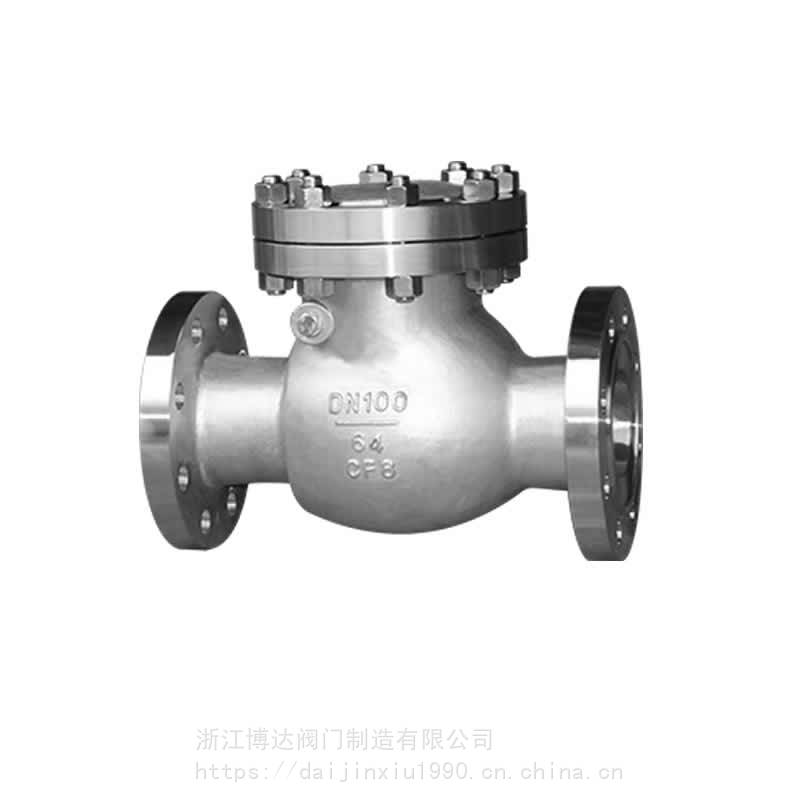

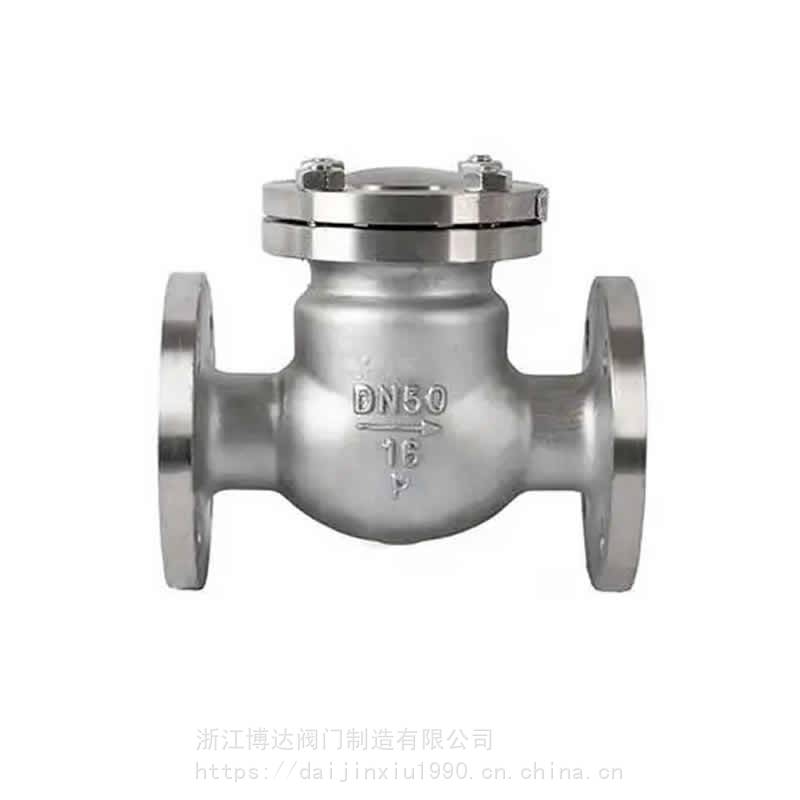

H44W-16P不锈钢旋启式止回阀的简单介绍
H44W-16P不锈钢旋启式止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
H44W-16P不锈钢旋启式止回阀的详细信息
详细介绍
1. H44W-16P国标旋启式止回阀的阀瓣旋转轴作旋转运动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管路。
蝶式止回阀的结构类似于蝶阀。其结构简单、流阻较小，水锤压力亦较小。
2. H44W-16P国标旋启式止回阀有多种结构形式，均采用隔膜作为启闭件，由于其防水锤性能好，结构简单，成本低，近年来发展较快。但隔膜式止回阀的使用温度和压力受到隔膜材料的限制。
1. H44W-16P国标旋启式止回阀的阀瓣旋转轴作旋转运动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管路。
蝶式止回阀的结构类似于蝶阀。其结构简单、流阻较小，水锤压力亦较小。
2. H44W-16P国标旋启式止回阀有多种结构形式，均采用隔膜作为启闭件，由于其防水锤性能好，结构简单，成本低，近年来发展较快。但隔膜式止回阀的使用温度和压力受到隔膜材料的限制。
34. H44W-16P国标旋启式止回阀
型号 |
H44H-16C~250 |
H44W-16P~250 |
|
工作压力(MPa) |
1.6~25 |
||
适用温度(℃) |
≤425 |
≤550 |
|
适用介质 |
水、蒸汽、油品 |
弱腐蚀性介质 |
|
材料 |
阀体、阀盖、阀瓣 |
碳素钢 |
铬镍钛不锈钢 |
密封面 |
碳钢堆焊铁基合金 |
本体密封 |
