品牌:博希阀门
起订:1个
发送询价
| 加工定制 : | 是 | 型号 : | U11F |
| 品牌 : | 博希阀门 | 材质 : | 不锈钢 铸钢 |
| 连接形式 : | 螺纹 | 公称通径 : | DN15-100 |
| 结构形式 : | 填料式 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 调节 |
| 类型(通道位置) : | 直通 | 适用介质 : | 蒸汽 |
U11F不锈钢内螺纹柱塞阀是由阀体、阀盖、阀杆，柱塞，导向、密封环、手轮等零件组成.当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。

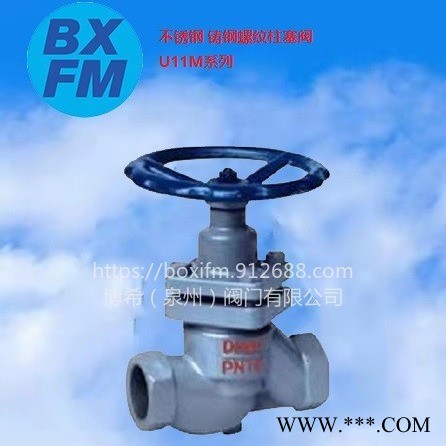

U11F不锈钢内螺纹柱塞阀
U11F不锈钢内螺纹柱塞阀产品概述：
U11F-16P不锈钢内螺纹柱塞阀是由阀体、阀盖、阀杆，柱塞，导向、密封环、手轮等零件组成.当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。柱塞截止阀中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性，杜 了内泄漏。由于密封环采用回弹性强，耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞截止阀的使用寿命。柱塞截止阀结合柱塞阀的无泄漏有点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新产品。
主要零件材料明细表：
阀体材料
| 适用温度
| 适用介质
| 压力范围
|
铸钢
| ≤250℃
| 水、蒸汽、油品
| PN 1.6-6.4MPa
|
铸铁
| ≤180℃
| 水、蒸汽、油品
| PNl．6
|
不锈钢
| ≤200℃
| *酸、*酸
| 通径范围
|
含钼不锈钢
| ≤200℃
| 氮、氢、尿素等
| DN15-100mm |
主要技术参数：
型号 | 公称压力 （MPa） | 实验压力MPa | ||
强度（水） | 密封（水） | 气密封 | ||
U41M-1.6 U11SM-1.6 UJ11H-1.6 |
1.6 |
2.4 |
1.8 |
0.6 |
U41SM-2.5C | 2.5 | 4.0 | 2.8 | |
压力试验：
实验项目
| 实验介质
| 实验压力
|
压强实验
| 水
| 1.5PN
|
高压密封实验
| 水
| 1.1 PN
|
低压气密封实验
| 气
| 0 5-0.7MPa |
