品牌:博希阀门
起订:1个
供应:200个
| 加工定制 : | 否 | 品牌 : | 博希阀门 |
| 型号 : | H42F46 | 种类 : | DDCV双瓣式 |
| 材质 : | 衬氟 | 连接形式 : | 法兰 |
| 结构形式 : | 立式 | 公称通径 : | 15-350mm |
| 适用介质 : | 各种高腐蚀化学介质 | 形态 : | 柱塞式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
博希始终遵循“以质量求信誉､以先进赢客户”的经营宗旨,以更求实的精神,更优质的产品,更完善的服务去创造一个现代化的企业｡
主导产品:自由浮球式疏水阀､热动力式疏水阀､倒吊桶式疏水阀､可调双金属片式疏水阀､杠杆浮球式疏水阀、高温高压式疏水阀.付旁路凡而蒸汽疏水阀。
博希阀门公司的产品 德标 美标 国标：疏水阀 截止阀 不锈钢截止阀 球阀 不锈钢球阀 柱塞阀 旋塞阀 闸阀 蝶阀 针型阀 减压阀 电动阀装置 焊接 螺纹等等。

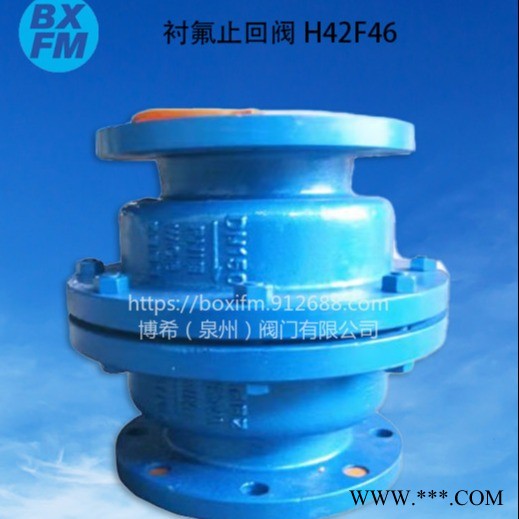

衬氟法兰止回阀H42F46
详细信息
防腐 H42F46-10升降立式衬氟止回阀
产品型号：H42F46 产品规格：DN15-250
产品材质：铸钢、铸铜、铸铁、不锈钢、球墨铸铁
衬氟法兰止回阀H42F46介绍
H42衬氟止回阀是一种依靠介质本身的流动，而自动启、闭阀瓣，用来阻止介质逆向流动的自动阀门。该产品具有良好的特性，耐腐蚀性和抗颗粒介质性，密封性能可靠。产品主体材料：铸钢、不锈钢、铸铁等;产品内衬材料：F4、F46、F3、F2、PFA、PVDF、FRPP、PE、PO;法兰连接;适用温度：-25~180℃;基本型号：H41、H42、H44、H74、H71;公称压力：PN1.0、PN1.6、PN2.5和CLASS150;公称通径：DN15-DN250。
衬氟止回阀主要外形连接尺寸
公称通径 | |||||||||
DN（mm） | L | L1 | L2 | D | D1 | D2 | f | b | Z-d |
PN1.0Mpa | |||||||||
15 | 130 | 130 | 80 | 95 | 65 | 45 | 3 | 15 | 4-14 |
20 | 150 | 150 | 90 | 105 | 75 | 55 | 3 | 17 | 4-14 |
25 | 160 | 160 | 100 | 115 | 85 | 65 | 3 | 17 | 4-14 |
32 | 180 | 180 | 110 | 140 | 100 | 75 | 3 | 19 | 4-18 |
40 | 200 | 200 | 125 | 150 | 110 | 85 | 3 | 19 | 4-18 |
50 | 230 | 230 | 140 | 165 | 125 | 100 | 3 | 21 | 4-18 |
65 | 290 | 290 | 160 | 185 | 145 | 120 | 3 | 21 | 4-18 |
80 | 310 | 310 | 185 | 200 | 160 | 135 | 3 | 21 | 8-18 |
100 | 350 | 350 | 210 | 220 | 180 | 155 | 3 | 23 | 8-18 |
125 | 400 | 400 | 250 | 250 | 210 | 185 | 4 | 23 | 8-18 |
150 | 480 | 480 | 300 | 285 | 240 | 210 | 4 | 26 | 8-23 |
200 | 600 | 495 | 380 | 340 | 295 | 265 | 4 | 26 | 8-23 |
250 | 620 | 600 | 420 | 395 | 350 | 320 | 4 | 28 | 12-23 |
