品牌:博希阀门
起订:1个
供应:100个
| 品牌 : | 博希阀门 | 型号 : | J23W |
| 连接形式 : | 外螺纹 | 材质 : | 不锈钢 |
| 公称通径 : | 6-25mm | 适用介质 : | 弱酸碱介质 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 大型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 类型(通道位置) : | 直通式 |
博希始终遵循“以质量求信誉､以先进赢客户”的经营宗旨,以更求实的精神,更优质的产品,更完善的服务去开阔一个现代化的企业｡
主导产品:自由浮球式疏水阀､热动力式疏水阀､倒吊桶式疏水阀､可调双金属片式疏水阀､杠杆浮球式疏水阀、高温高压式疏水阀.付旁路凡而蒸汽疏水阀。
博希阀门公司的产品 德标 美标 国标：疏水阀 截止阀 不锈钢截止阀 球阀 不锈钢球阀 柱塞阀 旋塞阀 闸阀 蝶阀 针型阀 减压阀 电动阀装置 焊接 螺纹等等。

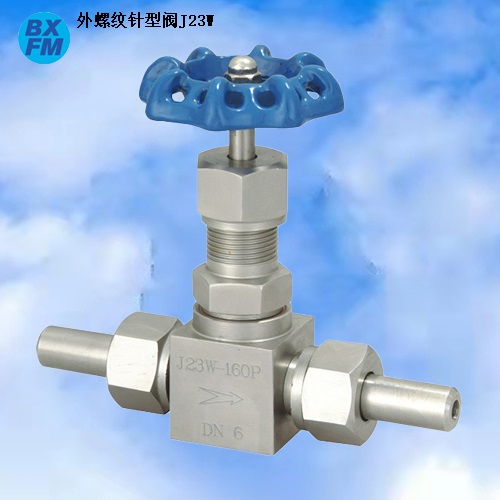

外螺纹针型阀J23W
产品名称：外螺纹针型阀 产品型号：J23W 公称通径：DN6-DN25 压力：PN2.5-PN4.0
材质：碳钢、不锈钢 适用介质：酸、水、蒸汽、油品等.
一、J23W外螺纹针型阀产品概述
J23W外螺纹针型阀产品型号：J23W 公称通径：DN6-DN25 材质：碳钢、不锈钢 压力：PN2.5-PN4.0 适用介质：酸、水、蒸汽、油品等.
外螺纹针型阀J23W
二、J23W外螺纹针型阀主要零件材料
零件名称 | 阀杆，阀盖 | 阀杆，阀瓣 | 填料 |
J21 /3W-16P | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
J21 /3W-160、J2W1 3-40 | 优质碳钢 | 铬不锈钢 |
三、J23W外螺纹针型阀主要性能规范
型号 | 公称压力PN Mpa | 试验压力PS(Mpa)_Test pressure | 工作压力(Mpa) Working pressure | 工作温度(OC) Working temps. | 适用介质Applicable medium | ||
壳体 Shell | 密封(液)Seal | 密封(气)Seal | |||||
J23W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540OC | 酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
J23W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J23W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425 OC | |
J23W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
J23W-420P | 42.0 | 63.0 | 46.2 | 0.6 | 42.0 | ||
四、J23W外螺纹针型阀主要外形及连接尺寸
公称直径DN（mm） | 尺寸 Dimension | 重量(kg)Weight | ||||||
Do | D1 | D2 | L | H1 | H2 | M | ||
6 | 65 | 14 | 6 | 140 | 96 | 106 | 20×1.5 | 0.9 |
10 | 80 | 18 | 10 | 160 | 115 | 125 | 24×1.5 | 1.18 |
15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
20 | 110 | 28 | 18 | 220 | 156 | 166 | 30×2 | 3.5 |
25 | 140 | 33 | 22 | 230 | 169 | 180 | 39×2 | 4.3 |
