| 介质温度 : | 0-120 | 材质 : | 碳钢 |
| 品牌 : | 耀威制造 | 型号 : | DN500 |
| 产品别名 : | 插板阀 | 适用范围 : | 建材、化工、冶金等行业 |
| 连接形式 : | 焊接 | 类型(通道位置) : | 直通式 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 用途 : | 截止 | 适用介质 : | 各种高腐蚀化学介质 |
| 压力环境 : | 常压 |

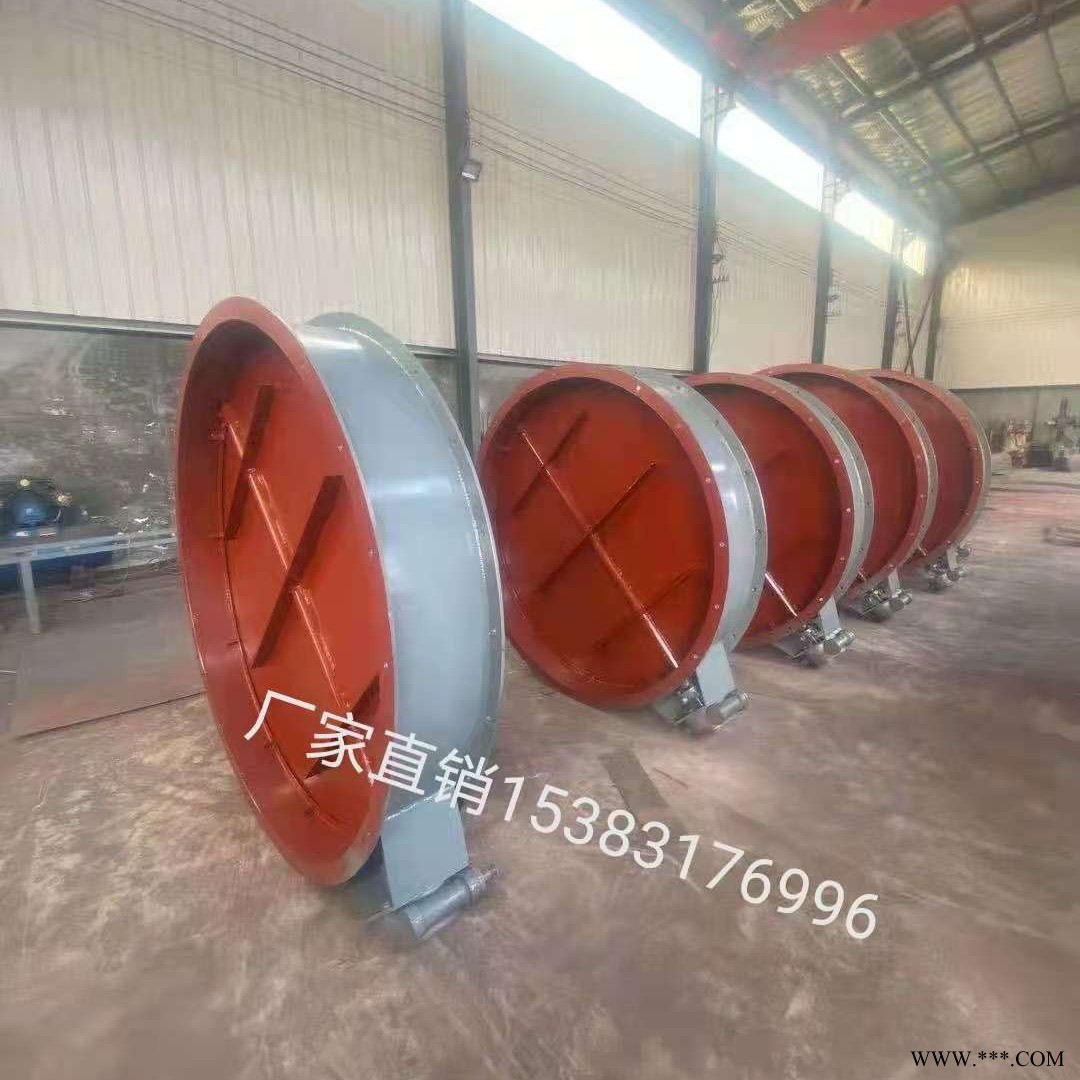

通风蝶阀适用温度随阀体选材而定，公称压力1.0MPa，一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。通风蝶阀在管道中一般应当水平安装。
结构特点：
1、通风蝶阀设计新颖、合理，结构独特，重量轻，启闭迅速。
2、蝶阀操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
4、内无连杆、螺栓等、工作可靠、使用寿命长，不受介质流向影响
高温通风蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。高温通风蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业专用高温蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
