| 品牌 : | 温州闽嘉阀门厂 | 型号 : | 气动保温球阀 |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | 200 | 3C阀门类别 : | 工业 |
| 适用介质 : | 水 | 密封形式 : | 硬密封型 |
| 标准 : | 国标、美标、德标、英标、俄标、日标 | 外形 : | 大型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 仪表 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 类型(通道位置) : | 二通式 | 规格 : | DN250 |
概述

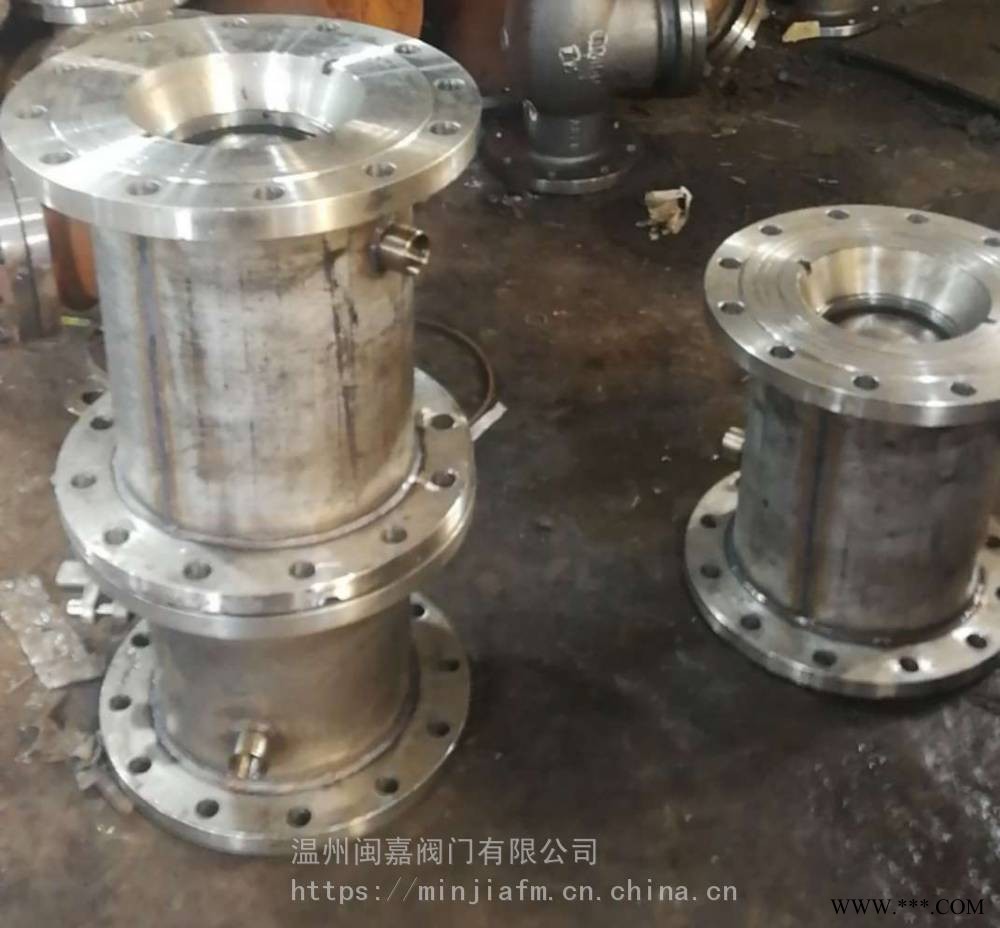

气动保温球阀有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。 由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
技术规范
设计标准 ASME B 16.34 GB/T12224 结构长度 ASME B 16.10 GB/T12221 连接法兰 ASME B 16.5、JB/T 79 驱动方式 手动、电动、气动 试验和检验 JB/T9092 API 598 适用介质 重油、胶类等易凝固介质
主要零件材料
序号 零件名称 材质 C P R 1 夹套 25 SUS304 SUS304 2 阀座 WCB SUS304 SUS316 3 阀体 25 SUS304 SUS316 4 密封圈 RPTFE、PTFE、对位聚苯 5 球体 SUS304 SUS304 SUS316 6 阀杆 1Cr13 SUS304 SUS316 7 填料 柔性石墨 、RPTFE、PTFE 8 填料压盖 WCB SUS304 SUS316
