品牌:MJV/闽嘉阀
起订:1个
供应:1500个
立即购买
| 品牌 : | MJV/闽嘉阀 | 型号 : | H42X-2.5/6底阀止回阀 H42X-2.5/6碳钢底阀 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 订货号 : | 100（mm） | 加工定制 : | 是 |
| 货号 : | 000 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 蝶式 | 公称通径 : | 100 |
| 适用介质 : | 形态 : | 蝶式 | |
| 压力环境 : | 常压 | 标准 : | 德标 |
| 流动方向 : | 单向 | 驱动方式 : | 电磁 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
| 规格 : | 100 | 是否跨境货源 : | 否 |

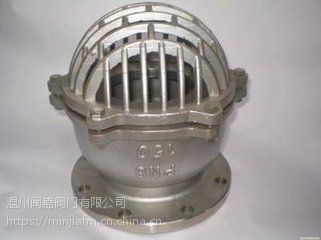

H42X-6法兰底阀 单向阀止回阀 铸铁水泵底阀DN50 80 100 125 150 200 250 300
一、H42X铸铁法兰底阀概述：
本阀安装在水泵吸水管路的底端，能自动阻止流体倒流。
二、沪恭牌H42X铸铁法兰底阀主要技术参数：
| 型号 | 公称压力 | 试验压力 | 工作温度℃ | 适用介质 | |
| 强度（水）MPa | 密封（水）MPa | ||||
| H42X-2.5 | 0.25 | 0.4 | 0.25 | ≤50 | 水 |
三、H42X铸铁法兰底阀主要零件材料：
| 零件名称 | 材料 |
| 阀体、阀盖、阀瓣 | 灰铸铁 |
| 密封圈 | 橡胶 |
| 垫片 | 石棉板 |
四、沪恭牌H42X铸铁法兰底阀主要外形尺寸和连接尺寸：
| 型号 | 公称通径DN（mm） | 尺寸（mm） | 重量（kg） | |||||||||
| D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | |||||
| H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 | 4 | ||
| 65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 | 6.5 | |||
| 80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 | 8.5 | |||
| 100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 | 143.5 | |||
| 125 | 235 | 2500 | 175 | 20-3 | 8-18 | 272 | 43 | 270 | 18 | |||
| 150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 | 24 | |||
| 200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 | 38 | |||
| 250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 | 64 | |||
| 300 | 435 | 395 | 262 | 24-4 | 12-23 | 510 | 90 | 530 | 98 | |||
