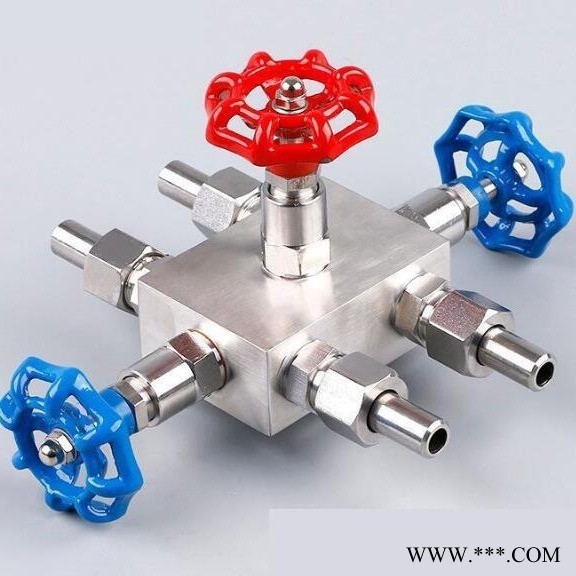

| 品牌 : | 闽嘉MJV阀门 | 型号 : | QFF3三阀组针型阀 |
| 材质 : | 不锈钢 | 连接形式 : | 焊接 |
| 工作温度 : | 高温 | 压力环境 : | 高压 |
| 驱动方式 : | 手动 | 流动方向 : | 单向 |
| 用途 : | 调节 | 适用介质 : | 水 |
| 类型(通道位置) : | 直通式 | 介质温度 : | 100 |
| 工作压差 : | 100 | 产品别名 : | 针型阀 |
公司主要生产QFF3三阀组针型阀，可提供QFF3三阀组针型阀价格，QFF3三阀组针型阀说明书，QFF3三阀组针型阀实物图，QFF3三阀组针型阀结构图，QFF3三阀组针型阀外形尺寸，QFF3三阀组针型阀执行标准，QFF3三阀组针型阀工作原理，QFF3三阀组针型阀作用特点。
三阀组针型阀主要零部件材料：
零件名称 | 阀体 | 阀杆 | 阀底座 | 填料 | 填料阀盖 | 手轮 |
QFF3 160 DN3-50 | 碳钢 | 铬不锈钢 | 聚四氟乙稀、柔性石墨 | 碳钢 | 优质碳钢 | |
QFF3 320P DN3-50 | 铬镍不锈钢 | 铬不锈钢 | 铬镍不锈钢 | 不锈钢 | ||
三阀组针型阀主要性能规范：
型号 | 公称压力(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
壳体 (MPa) | 密封 (液) | 密封 (气) | |||||
QFF3 320 DN3-50 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ | 水、酸、蒸汽、油品等 |
C≤425℃ | |||||||
三阀组针型阀外形尺寸：
型号 | 公称直径(mm) | 尺寸 | 重量(Kg) | |||||
L1 | D1 | Do | H | H1 | L2 | |||
QFF3 320 DN3-50 | 200 | 14 | 65 | 234 | 260 | 54 | 3.8 | |
