| 品牌 : | 温州闽嘉阀门 | 型号 : | GJ41X衬胶管夹阀 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直通式 | 驱动方式 : | 手动 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
衬胶管夹阀产品概述：
衬胶管夹阀由左右阀体、橡胶管套、大小阀杆、闸板、上下导柱等零件组成。顺转手轮时，使管夹阀大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。 管夹阀主要分为：铝合金管夹阀、铸铁管夹阀等。
衬胶管夹阀产品用途：
衬胶管夹阀是一种具有防腐蚀性能，适用于化工，冶炼等具有腐蚀性流体的阀门，它广泛应用于化工工业、石油工业、电力部门、冶金工业、污水处理等方面。
衬胶管夹阀零件材料：
名称 | 材料 |
阀体 | 铸铁、铝合金 |
套管 | 橡胶 |
阀杆 | 铸铜、碳钢 |
压杆 | 球墨铸铁 |
电动头 | 组合件 |
托架 | 球墨铸铁 |

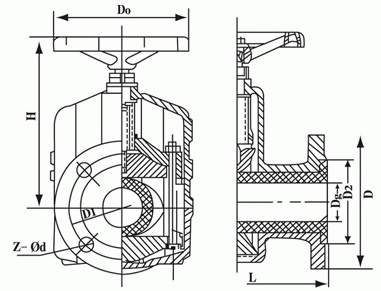

衬胶管夹阀外形结构图：
衬胶管夹阀连接尺寸：
公称通径 | 主要连接尺寸及外型尺寸 | 重量(KG) | |||||
L | D | D1 | D2 | b | Z-￠ | ||
20 | 135 | 105 | 75 | 55 | 16 | 4-14 | 2.5 |
25 | 145 | 115 | 85 | 65 | 16 | 4-14 | 3 |
32 | 160 | 135 | 100 | 78 | 18 | 4-18 | 4 |
40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 6 |
50 | 210 | 165 | 125 | 100 | 20 | 4-18 | 7.5 |
65 | 250 | 185 | 145 | 120 | 20 | 4-18 | 9.5 |
80 | 300 | 190 | 160 | 135 | 22 | 4-18 | 16 |
100 | 350 | 215 | 180 | 155 | 22 | 8-18 | 20 |
125 | 430 | 245 | 210 | 185 | 25 | 8-18 | 28 |
150 | 500 | 280 | 240 | 210 | 25 | 8-23 | 43 |
200 | 650 | 335 | 295 | 265 | 32 | 8-23 | 80 |
