品牌:阿斯塔
起订:1件
供应:9999件
立即购买
| 材质 : | 不锈钢 | 品牌 : | 阿斯塔 |
| 型号 : | Q71F | 连接形式 : | 对夹 |
| 类型(通道位置) : | 直通式 | 流动方向 : | 双向 |
| 驱动方式 : | 手动 | 用途 : | 截止 |
| 适用介质 : | 弱酸碱介质 | 压力环境 : | 高压 |
| 工作温度 : | 常温 | 作用对象 : | 水 |
| 标准 : | 国标 |

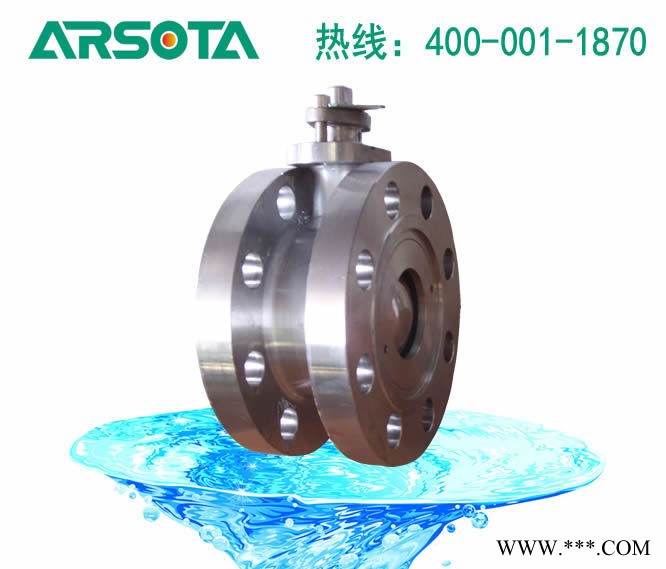

高压对夹球阀 产品简介
超薄型球阀具有结构长度短、重量轻、安装方便、节省材料等显着的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。
高压对夹球阀 产品用途
对夹球阀及对夹保温夹套球阀适用于Class150、PN1.02.5MPa，工作温度29180(密封圈为增强聚四氟乙烯)或29300(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、 、 、氧化性介质、尿素等多种介质。
高压对夹球阀 性能参数
| 公称通径： | DN15-DN200 |
| 公称压力： | PN10-320 |
| 适合法兰： | ANSICLASS150,300 |
| 手柄操作或驱动器装置操作 | |
高压对夹球阀 部件材料
|
序号
NO |
零件名称 | 材质 | |
| 1 | 阀体 | 不锈钢CF8M/CF8 | 碳钢WCB |
| 2 | 球 | 不锈钢316/304 | 不锈钢SS304 |
| 3 | 密封垫 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 4 | 阀杆 | 不锈钢316/304 | 不锈钢SS304 |
| 5 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 6 | 定位锁 | 不锈钢304 | 不锈钢SS304 |
| 7 | 手柄 | 不锈钢304 | 不锈钢SS304 |
| 8 | 阀杆螺母 | 不锈钢304 | 不锈钢SS304 |
| 9 | 填料压盖 | 不锈钢304 | 不锈钢SS304 |
| 10 | 手柄套 | 塑料 | 塑料 |
| 11 | 密封瓶帽 | 不锈钢316/304 | 不锈钢SS304 |
| 12 | 垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
