品牌:阿斯塔
起订:1件
供应:9999件
立即购买
| 材质 : | 碳钢 | 品牌 : | 阿斯塔 |
| 型号 : | Q46H | 产品别名 : | 钢制四通球阀 |
| 连接形式 : | 法兰 | 类型(通道位置) : | 三通式 |
| 流动方向 : | 换向 | 驱动方式 : | 手动 |
| 用途 : | 截止 | 适用介质 : | 水 |
| 压力环境 : | 常压 |

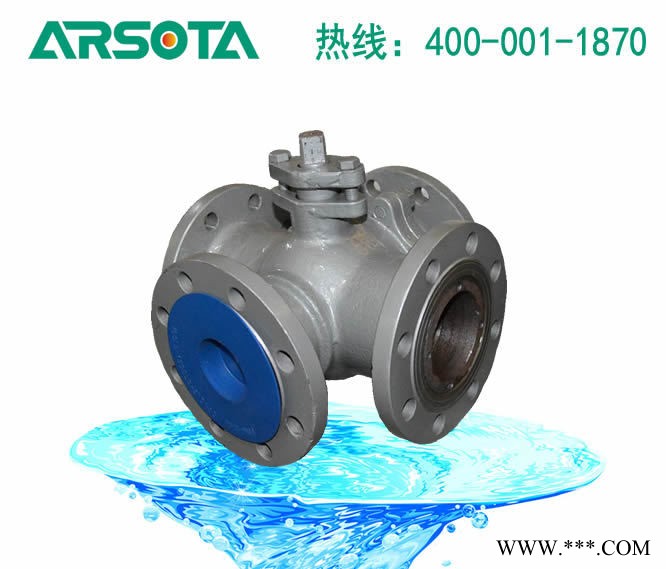

四通球阀 产品简介
四通球阀只需操作扳手或执行器将球体转动90度，可同时对两种介质的流向进行切换，实现LL型流向，既方便又迅速，实现一阀多用的效果。
四通球阀 使用范围
四通球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
四通球阀 性能试验
| 公称压力 | 试验压力 | |||
| PN(MPa) | 壳体 | 高压液密封 | 低压气密封 | |
| shell | ||||
| 1.6 | 2.4 | 1.76 | 0.6 | |
| 2.5 | 3.75 | 2.75 | ||
| 4 | 6 | 4.4 | ||
| CLASS150 | 3 | 2.2 | ||
| 适用工况 | 适用介质 | 水、油品、气等非腐蚀介质和酸碱腐蚀介质 | ||
| 适用温度 | -28 | |||
| 应用规范 | 连接法兰 | JB79-59、GB9113、HG20592-97、ANSI B16.5 | ||
| 检验试验 | GB9/T9092-99、API598 | |||

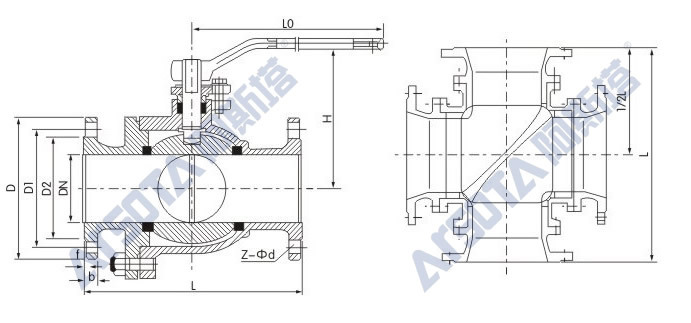

四通球阀 外形尺寸
| 公称压力PN | 公称通径DN | 尺 寸(mm) | |||||
| L | D | D1 | D2 | b | z-φd | ||
| 1．6MPa | 15 | 150 | 95 | 65 | 45 | 14 | 4-ф14 |
| 20 | 160 | 105 | 75 | 55 | 14 | 4-ф14 | |
| 25 | 180 | 115 | 85 | 65 | 14 | 4-ф14 | |
| 32 | 200 | 135 | 100 | 75 | 16 | 4-ф18 | |
| 40 | 220 | 145 | 110 | 85 | 16 | 4-ф18 | |
| 50 | 240 | 160 | 125 | 100 | 16 | 4-ф18 | |
| 65 | 260 | 180 | 145 | 120 | 18 | 4-ф18 | |
| 80 | 280 | 195 | 160 | 135 | 20 | 8-ф18 | |
| 100 | 320 | 215 | 180 | 155 | 20 | 8-ф18 | |
| 125 | 380 | 245 | 210 | 185 | 22 | 8-ф18 | |
| 150 | 440 | 280 | 240 | 210 | 24 | 8-ф23 | |
| 200 | 550 | 335 | 295 | 265 | 26 | 12-ф23 | |
| 250 | 670 | 405 | 355 | 320 | 30 | 12-ф25 | |
| 300 | 720 | 460 | 410 | 375 | 30 | 12-ф25 | |
| 350 | 850 | 520 | 470 | 435 | 34 | 16-ф25 | |
| 400 | 980 | 580 | 525 | 485 | 36 | 16-ф30 | |
| 450 | 1080 | 640 | 585 | 545 | 40 | 20-ф30 | |
| 500 | 1220 | 715 | 650 | 608 | 44 | 20-ф34 | |
| 600 | 1360 | 840 | 770 | 718 | 48 | 20-ф41 | |
