品牌:阿斯塔
起订:10件
供应:9999件
立即购买
| 材质 : | 不锈钢 | 品牌 : | 阿斯塔 |
| 型号 : | Q971F-16P | 连接形式 : | 对夹 |
| 类型(通道位置) : | 二通式 | 流动方向 : | 双向 |
| 驱动方式 : | 电子 | 用途 : | 疏水 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 作用对象 : | 水 |
| 标准 : | 国标 |
| 品牌：阿斯塔 | 型号：Q971F | 材质：碳钢、不锈钢 |
| 连接形式：对夹 | 结构形式：浮动球球阀 | 公称通径：DN25-100（mm） |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：电动 |
| 零部件及配件：执行器 | 用途：截止 | 类型(通道位置)：直通式 |
| 作用对象：水 |
Q971F 电动 对夹式球阀概述：
Q971F对夹式电动球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

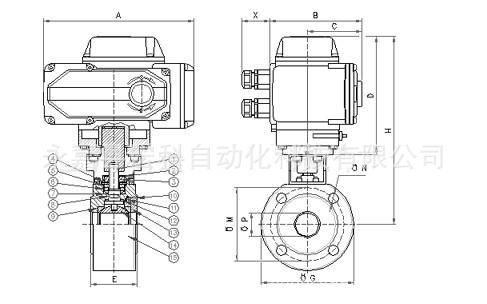

主要零件材料 :
| 1) 轴 Shaft | 不锈钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 2) 螺母夹 Nut holder | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 3) 防松螺母 Lock nut | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 4) 弹簧 Spring | 不锈钢 ANSI301 | 1.4310 | UNIX12CrNi 17 07 |
| 5) 垫圈 Washer | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 6) 压紧环型螺母 Gland nut ring | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 7) 顶部密封 至p sealing | 聚 P.T.F.E. | / | / |
| 8) O环 O-Ring | 氟橡胶 VITON | / | / |
| 9) 密封圈 Seals | 聚 P.T.F.E. | / | / |
| 10) O环 O-Ring | 氟橡胶 VITON | / | / |
| 11) 环型螺母密封 Ring nut sealing | 聚 P.T.F.E. | / | / |
| 12) 底部密封 Bot至m sealing | 聚 P.T.F.E. | / | / |
| 13) 环型螺母 Ring nut | 不锈钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 14) 球体 Ball | 不锈钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 15) 阀体 Body | 不锈钢 ANSI316 | 1.4408 | / |
主要技术参数 :
| SIZE | 1/2" | 3/4" | 1" | 1 1 / 4 " | 1 1 / 2 " | 2" | 2 1 / 2 " | 3" | 4" | 5" | 6" | 8" |
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 |
| L | 35 | 38 | 40 | 50 | 60 | 72 | 95 | 118 | 140 | 195 | 260 | 350 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
