| 材质 : | 不锈钢 | 品牌 : | 阿斯塔 |
| 型号 : | Ｑ11N-16P | 连接形式 : | 螺纹 |
| 类型(通道位置) : | 二通式 | 流动方向 : | 双向 |
| 驱动方式 : | 手动 | 用途 : | 疏水 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 作用对象 : | 水 |
| 标准 : | 国标 |

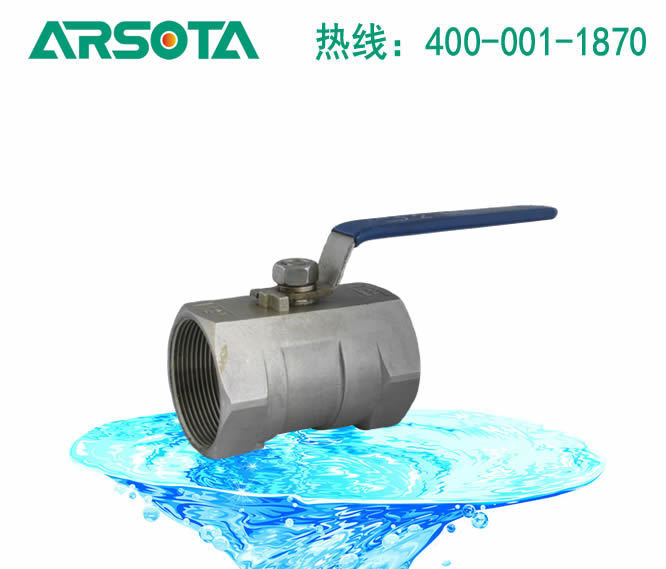

阿斯塔自动化一片式球阀 产品简介
阿斯塔公司生产销售的一片式球阀,是内螺纹球阀整体式。一片式球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。一片式球阀阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。球阀并均可带国际标准ISO支架平台和锁定装置。一片式球阀设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。
阿斯塔自动化一片式球阀 应用规范
流体口径：DN6-100
公称压力：1.6-6.4MPa
适用温度范围：-20232350
适用介质：水、油、气及某此腐蚀性液体（W.O.G）
螺纹类型：G·NPT.BSPT.BSP.DIN259/2999
阿斯塔自动化一片式球阀 零件材料
| 序号 | 零件名称Part name | 材质Material |
| 1 | 密封圈Joint ring | 聚四氟乙烯PTFE |
| 2 | 球体Ball | 不锈钢SS316 |
| 3 | 密封垫Joint gasket | 聚四氟乙烯PTFE |
| 4 | 阀盖Cap | 不锈钢SS316 |
| 5 | 阀体Body | 不锈钢CF8M |
| 6 | 阀杆Stem | 不锈钢SS316 |
| 7 | 止推垫圈Thrusy washer | 聚四氟乙烯PTFE |
| 8 | 填料Stem packing | 聚四氟乙烯PTFE |
| 9 | 填料压盖螺母Gland nut | 不锈钢SS304 |
| 10 | 垫圈Stem washer | 不锈钢SS304 |
| 11 | 阀杆螺母Stem nut | 不锈钢SS304 |
| 12 | 手柄套Handle cover | 塑料Plastic |
| 13 | 手柄Handle | 不锈钢SS304 |
阿斯塔自动化一片式球阀 外形尺寸
| SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
| D | 5 | 7 | 9.2 | 12.5 | 15 | 20 | 24.5 | 32 |
| L | 40 | 45 | 58 | 60 | 72 | 78 | 83 | 100 |
| H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
| E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
| 重量WT（g） | 55 | 95 | 165 | 250 | 405 | 525 | 850 | 1400 |
