品牌:良工阀门
起订:1个
供应:9999个
发送询价
| 品牌 : | 良工阀门 | 型号 : | J41H |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | 15～350mm（mm） | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 美标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 类型(通道位置) : | 直通式 |
| 3C阀门类别 : | 工业 |

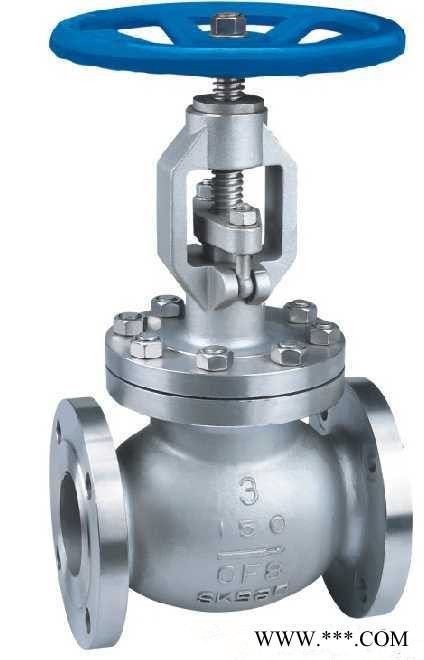

型号规格 J41H
公称通径 15350mm
压力范围 150900Lb
概述
美标波纹管截止阀的主要结构形式采用了BB-BG-OS & Y，驱动方式有手动和电动，设计标准根据ASME B16.34、BS1873，结构长度按照ASME B16.10，连接法兰使用ASME B16.5，试验和检验标准API598。美标波纹管截止阀一般适用于公称压力在CLASS150-900LB,工作温度-29350的石油化工、制药、电力行业等各种工况的管路上，做开启关闭或调节流量使用。美标波纹管截止阀的主要结构特点 ：产品结构设计合理、密封可靠、性能优良、造型美观；密封面栈焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；双重密封，性能更可靠；阀杆升降位置指示，更直观；零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
主要零部件材质
J41H美标波纹管截止阀 结构图
序号 | 名称 | 材质 |
| 1 | 阀体 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 2 | 阀瓣 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 3 | 对开圆环 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 4 | 阀瓣盖 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 5 | 阀杆 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 6 | 垫片 | 柔性石墨+不锈钢 |
| 7 | 阀盖 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 8 | 波纹管组件 | ASTM A182-F304、F316、F321、F304L、F316L |
| 9 | 填料 | 柔性石墨 |
| 10 | 填料压盖 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 11 | 阀杆螺母 | 铜合金 |
| 12 | 手轮 | ASTM A536 Gr.60-40-18、A216-WCB |
| 13 | 定位片 | 25、45、304、316、304L、316L |
| 14 | 双头螺栓 | ASTM A193-B7、A320-B8、A193-B8M |
| 15 | 六角螺母 | ASTM A194-2H、A194-8、A194-8M |
产品具体参数
型号 | YDAWL41-150LB | |||||||||||||||
| 压力等级 | 150LB | |||||||||||||||
| 口径Size | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L | 108 | 117 | 127 | 140 | 165 | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 | 787 | |
| H | 241 | 241 | 241 | 280 | 286 | 368 | 387 | 400 | 457 | 520 | 609 | 698 | 762 | 876 | 990 | |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 320 | 340 | 400 | 450 | 450 | 450 | |
| 重量（kg） | 4 | 5 | 6 | 10 | 13 | 18 | 30 | 35 | 55 | 75 | 104 | 200 | 300 | 390 | 610 | |
