品牌:良工阀门
起订:1个
供应:9999个
发送询价
| 品牌 : | 良工阀门 | 型号 : | J641H |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | 50～300mm（mm） | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 阀体 | 类型(通道位置) : | 直通式 |
| 3C阀门类别 : | 工业 |

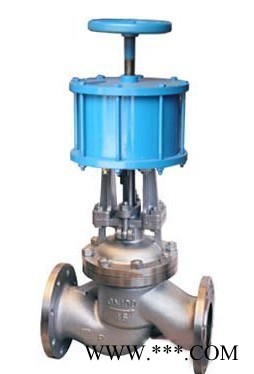

型号规格 J641H
公称通径 50300mm
压力范围 1.64.0sMPa
结构特点
气动截止阀主要结构特点有：
1选材考究，符合国内、外相关标准，结构合理，造型美观。
2、气动截止阀阀瓣、阀座密封面采用铁基合金栈焊或司酞立（Stellite）钴基硬质合金栈焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、气动截止阀阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
4、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6、倒密封采用螺纹连接密封座或本体栈焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。气动截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。
气动截止阀结构简单、维护方便；工作行程小，开启关闭时间短；阀瓣与阀座密封面采用锥面密封，关闭摩擦力小，耐冲刷，密封可靠。气动截止阀的阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。
主要零部件材料
阀体/阀盖 | 阀瓣 | 密封圈 | 阀杆 | 填料 | 适用介质 | 适用温度() |
| WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 |
| ZGlCrl8Ni9Ti | 0Crl8Ni9Ti Stellite12 | Stellite6 | lCrl8Ni9Ti | PTFE | 类 | 200 |
| ZGlCrl8Ni2Mo2Ti | CF8M Stellite12 | lCrl8Ni2Mo2Ti | lCrl8Ni2Mo2Ti | PTFE | 类、碱类、混酸 | 200 |
| ZG00Crl7Nil4M02 | CF3M Stellite12 | Stel1ite6 | 316L | PTFE | 类、尿素、甲铵液 | 200 |
| ZGlCr5MO | ZGlCr5MO Stellite12 | Stel1ite6 | 25Cr2Mo1VA | 柔性石墨 | 水、油品、蒸汽 | 550 |
主要外形尺寸、连接尺寸及质量
J641H气动截止阀 外形尺寸图
公称压力PN(MPa) | 公称通径DN(mm) | 标准值 | 参考值 | ||||||||
| L | D | D1 | n2 | D6 | b | f | f1 | Z-φd | L1 | ||
| 1．6 | 50 | 230 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 185 | ||
| 65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 232 | |||
| 80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 232 | |||
| 100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 232 | |||
| 125 | 400 | 254 | 210 | 185 | 22 | 3 | 8-φ18 | 283 | |||
| 150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 283 | |||
| 200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 283 | |||
| 250 | 622 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 283 | |||
| 300 | 698 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 283 | |||
