型号规格 Z941T/W/H
公称通径 100400mm
压力范围 1.0MPa
用途
Z941T/W/H-10型电动楔式闸阀广泛用于石油、化工、制药、电力等行业，在公称压力1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。
主要零件材料
| 零件名称 | 材 料 | ||
| Z941T-10 | Z941W-10 | Z941H-10 | |
| 阀体、阀盖 | 灰铸铁 | 灰铸铁 | 灰铸铁 |
| 闸 板 | 灰铸铁＋黄铜 | 灰铸铁 | 灰铸铁＋不锈钢 |
| 阀 杆 | 碳钢(铜) | 碳钢(铜) | 碳钢(铜) |
| 阀杆螺母 | 青铜（球铁） | 青铜（球铁） | 青铜（球铁） |
性能规范
| 型号 | 公称压力（MPa） | 试验压力 | 适用温度 | 适用介质 | |
| 强度（水）（MPa） | 密封（（MPa） | ||||
| Z941H-10 | 1.0 | 1.5 | 1.1 | 200 | 蒸气、水、油品 |
| Z94T-10 | 水、蒸气 | ||||
| Z941W-10 | 100 | 油品 | |||
外型尺寸和连接尺寸

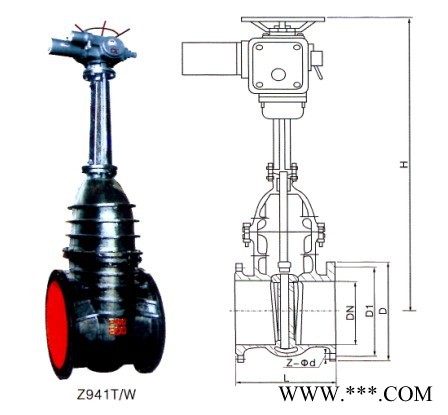

Z941T/W/H-10型电动楔式闸阀 外形尺寸图
| 型 号 | 公称通径 DN(�L) | 尺寸 | 重量 （�K） | ||||||||||
| L | D | D1 | D2 | b-f | Do | z-фd | H | H1 | L2 | L1 | |||
| Z941T/W/H -10 | 100 | 229 | 215 | 180 | 155 | 22-3 | 305 | 8-ф18 | 770 | 608 | 161 | 391 | 89 |
| 125 | 254 | 245 | 210 | 185 | 24-3 | 305 | 8-ф18 | 843 | 680 | 161 | 391 | 106 | |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 305 | 8-ф23 | 916 | 753 | 161 | 391 | 124 | |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 305 | 8-ф23 | 1062 | 899 | 161 | 391 | 184 | |
| 250 | 380 | 390 | 350 | 320 | 28-3 | 305 | 12-ф23 | 1195 | 1032 | 161 | 391 | 245 | |
| 300 | 420 | 440 | 400 | 368 | 28-4 | 305 | 12-ф23 | 1366 | 1254 | 215 | 299 | 317 | |
| 350 | 450 | 500 | 460 | 428 | 30-4 | 305 | 16-ф23 | 1539 | 1427 | 215 | 299 | 431 | |
| 400 | 480 | 565 | 515 | 484 | 32-4 | 305 | 16-ф25 | 1670 | 1558 | 215 | 299 | 595 | |
