| 品牌 : |
昆山良工阀门 |
型号 : |
J61Y |
| 材质 : |
碳钢 |
连接形式 : |
内螺纹 |
| 工作温度 : |
常温（℃） |
压力环境 : |
常压 |
| 驱动方式 : |
手动 |
试验压力 : |
1.6（MPa） |
| 公称通径 : |
15-100（mm） |
标准 : |
国标 |
| 流动方向 : |
单向 |
零部件及配件 : |
配件 |
| 用途 : |
放水 |
适用介质 : |
水 |
| 类型(通道位置) : |
直通式 |
|
|

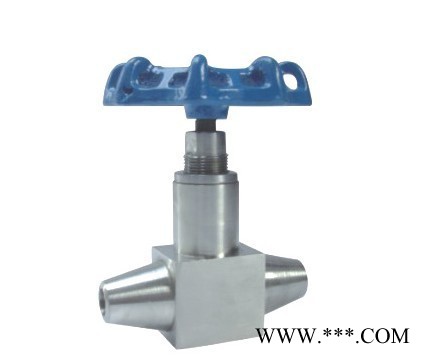

一、J61Y型针型阀 设计与制造标准
设计与制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
结构长度：GB12221
检验与实验：GB/T1392
二、J61Y型针型阀 主要零部件材料
| 零件名称 | 阀杆、阀盖、螺栓 | 阀杆、阀瓣密封圈 | 填料 | 垫片 | 手柄 |
|---|
| J61Y-170V | 铬镍不锈钢 | 不锈钢 | 聚四氧乙稀、柔性石墨 | 橡胶石棉板 | 优质碳钢 |
三、J61Y型针型阀 主要性能规范
| 型号 | 公称压力 (MPa) | 试验压力PS(MPs) | 工作压力(MPa) | 工作温度(℃) | 适用介质 |
|---|
| 壳体 | 密封 （液） | 密封 （气） |
|---|
| J61Y-170V | 24.0 | 7.0 | 17.6 | 0.6 | 17.0 | V≤570℃ | 电站、水、油品等 |
| FJ61Y-160p | 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | P≤200℃ |
| T61Y-320 |
|
|
|
|
|
|
| 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | C≤200℃ |
四、J61Y型针型阀 主要外形及连接尺寸
| 公称直径DN(mm) | 管螺纹 | 尺寸 | 重量(Kg) |
|---|
| Do | L | H | Hi | d |
|---|
| 6 | 3/4 | 80 | 78 | 100 | 110 | 6 | 1.20 |
| 10 | 1 | 80 | 120 | 100 | 110 | 8 | 1.50 |
| 15 | 11/4 | 100 | 130 | 120 | 130 | 12 | 1.70 |
| 20 | 2 | 12000 | 145 | 150 | 165 | 15 | 2.60 |
