品牌:昆炼
起订:1件
供应:99件
发送询价
| 品牌 : | 昆炼 | 型号 : | HQ41X |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 否 | 种类 : | 球形 |
| 结构形式 : | 球形 | 公称通径 : | 300 |
| 适用介质 : | 水 | 形态 : | 球式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 自动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

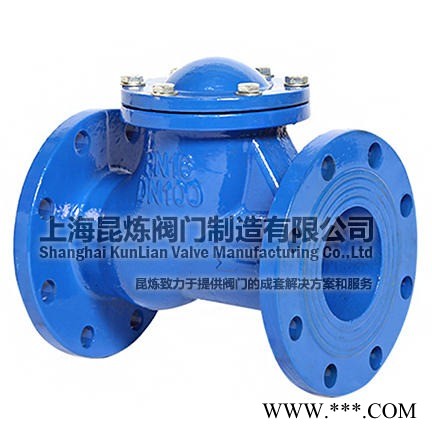

球形污水止回阀工作原理和详细介绍：
HQ41X球形污水止回阀的启闭件靠介质流动和力量自行开启或关闭，以免介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型，通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而 动，旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。注意：止回阀只允许介质向一个方向流动，应注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一样，否则就会截断介质的正常流动。
HQ41X滑道滚球式止回阀，采用橡胶包滚动球为阀瓣，在介质的作用下，可在阀体的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能好，消声市关闭，不产生水锤。
阀体采用水流通道，流量大，阻力小，损失比旋启式小50%，在水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，适合潜水排污泵，介质温度0-80℃。可安装于水泵出水口处，以免倒流及水锤对泵损害。 HQ41X球形污水止回阀性能特点：
具有流量大、阻力小之、密封性能好、使用长、不产生水锤的优点，可水平安装，也可垂直安装。
HQ41X球形污水止回阀技术参数：
| 公称压力 | 1.0MPa～1.6MPa |
| 公称通经 | DN50～DN350 |
| 适用介质 | 水及弱腐蚀性流体 |
| 适用温度 | 0℃～80℃ |
| 法兰标准 | GB/T 17241.6 GB/T 9113 |
| 试验标准 | GB/T 13927 AP1598 |
HQ41X球形污水止回阀部件材质：
| 零件名称 | 材料 |
| 阀体 | 铸铁、球墨铸铁、铸钢、不锈钢 |
| 球 | 钢体外包橡胶 |
HQ41X球形污水止回阀外形尺寸：
| DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 180 | 200 | 260 | 300 | 350 | 400 | 500 | 600 | 700 | 800 |
| H | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 820 |
