品牌:昆炼
起订:1件
供应:99件
发送询价
| 品牌 : | 昆炼 | 型号 : | H71W |
| 材质 : | 不锈钢 | 连接形式 : | 对夹 |
| 加工定制 : | 否 | 种类 : | 升降式 |
| 结构形式 : | 升降式 | 公称通径 : | 300 |
| 适用介质 : | 弱酸碱介质 | 形态 : | 升降式 |
| 压力环境 : | 高压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 自动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
对夹升降式止回阀工作原理和详细介绍：

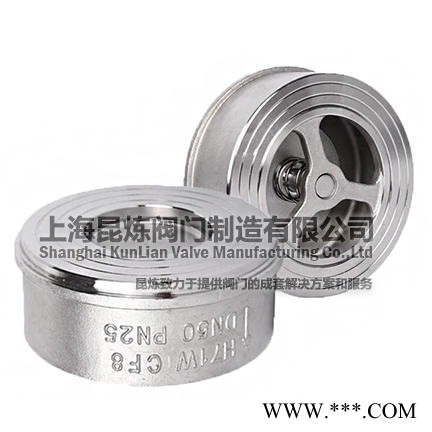

H71W对夹升降式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合。水平或垂直安装于管路系统，以免介质倒流。结构长度短，体积小、重量轻，阀瓣关闭快，水锤压力小。
H71W对夹升降式止回阀技术参数：
| 公称压力 | 试验压力 | 工作温度 | 适用温度 | |
| 壳体 | 密封 | |||
| 1.6Mpa | 2.4Mpa | 1.76Mpa | ≤235℃ | 水、蒸气、油品等 |
| 2.5Mpa | 3.75Mpa | 2.75Mpa | ≤235℃ | |
| ≤300℃ | ||||
| ≤200℃ | 酸等腐蚀性介质 | |||
| 4.0Mpa | 6.0Mpa | 4.4Mpa | ≤300℃ | |
| ≤200℃ | 水、蒸气 | |||
H71W对夹升降式止回阀部件材质：
| 型号 | 阀门 | 阀瓣 | 弹簧 |
| H71H-16Q H71H-25Q | QT400-15 | 25 | 50CrVA |
| H71W-25H H71W-40H | 2Cr13 | 1Cr13 | 1Cr18Ni9 |
| H71W-25P H71W-40P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
H71W对夹升降式止回阀外形尺寸：
| 公称通径DN | 尺寸（mm） | |||||
| L | D | D1 | D2 | D3 | D4 | |
| 15 | 16 | 52 | 15 | 24 | 31 | 40 |
| 20 | 19 | 62 | 19 | 30 | 40 | 50 |
| 25 | 22 | 72 | 24 | 35 | 47 | 58 |
| 32 | 28 | 83 | 31 | 46 | 56 | 68 |
| 40 | 32 | 93 | 39 | 55 | 66 | 78 |
| 50 | 40 | 108 | 48 | 65 | 78 | 90 |
| 65 | 46 | 128 | 62 | 80 | 95 | 110 |
| 80 | 50 | 142 | 76 | 96 | 110 | 128 |
| 100 | 60 | 162 | 95 | 115 | 132 | 150 |
