| 品牌 : | 昆炼 | 型号 : | H41F46，H41F3 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | 升降式 |
| 结构形式 : | 升降式 | 公称通径 : | 600 |
| 适用介质 : | 各种高腐蚀化学介质 | 形态 : | 升降式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 自动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

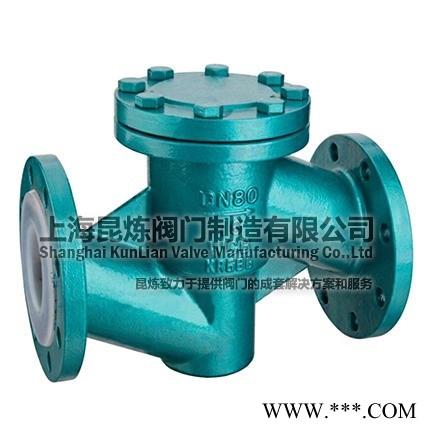

升降式衬氟止回阀工作原理和详细介绍：
H41F升降式衬氟止回阀是能自动阻止流体倒流的阀门，止回阀的阀瓣在流体压力作用下开启，流体从入口侧流向出口侧;当入口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以免流体倒流。用于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的氟塑料，具有耐腐蚀性能好的特点，适用于不同工作温度和流体管路，以免管路或设备上的介质逆流的单向阀。可用在腐蚀性介质上起到止回作用，以免介质倒流。
H41F升降式衬氟止回阀技术参数：
| 设计标准 | GB 12236 |
| 结构长度 | GB 12221 |
| 法兰标准 | JB/T79-94 |
| GB 9113.1-26 | |
| 检验试验 | GB/T13927 |
H41F升降式衬氟止回阀部件材质：
| 阀体 | 铸铁/铸钢/不锈钢/内衬F46、F3 |
| 阀瓣 | 铸钢/不锈钢/内衬F46、F3 |
| 阀盖 | 铸铁/铸钢/不锈钢/内衬F46、F3 |
| 垫圈 | F4、F46 |
H41F升降式衬氟止回阀外形尺寸：
| DN | L | D | D1 | D2 | f | b | Z-Φd | B | H | Kg |
| 15 | 130 | 95 | 65 | 43 | 3 | 14 | 4-14 | 95 | 55 | 6 |
| 20 | 150 | 105 | 75 | 50 | 3 | 14 | 4-14 | 105 | 58 | 7 |
| 25 | 160 | 115 | 85 | 60 | 3 | 16 | 4-14 | 115 | 60 | 8 |
| 32 | 180 | 135 | 100 | 68 | 3 | 18 | 4-18 | 140 | 75 | 11 |
| 40 | 200 | 145 | 110 | 80 | 3 | 18 | 4-18 | 150 | 82 | 15 |
| 50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-18 | 165 | 95 | 18 |
| 65 | 290 | 180 | 145 | 115 | 3.5 | 20 | 8-18 | 190 | 105 | 25 |
| 80 | 310 | 195 | 160 | 130 | 3.5 | 22 | 8-18 | 200 | 120 | 35 |
| 100 | 350 | 215 | 180 | 150 | 4 | 24 | 8-18 | 225 | 135 | 46 |
| 125 | 400 | 245 | 210 | 180 | 4 | 26 | 8-18 | 260 | 158 | 65 |
| 150 | 480 | 280 | 240 | 210 | 4 | 28 | 8-23 | 300 | 180 | 92 |
| 200 | 600 | 335 | 295 | 260 | 5 | 32 | 12-23 | 360 | 215 | 152 |
| 250 | 730 | 405 | 355 | 319 | 5 | 36 | 12-26 | 450 | 240 | 230 |
| 300 | 850 | 460 | 410 | 370 | 6 | 40 | 12-26 | 500 | 300 | 330 |
