| 加工定制 : | 是 | 品牌 : | 美国力浦LIPU |
| 型号 : | LIPU | 连接形式 : | 法兰 |
| 材质 : | 不锈钢 | 阀瓣开启高度 : | 全启式安全阀 |
| 结构形式 : | 弹簧式 | 公称通径 : | DN15-DN300 |
| 适用介质 : | 蒸汽 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 形态 : | 隔膜式 | 压力环境 : | 常压 |
| 类型(通道位置) : | 直通式 | 阀体构造 : | 封闭式 |
蒸汽安全阀应用
美国力浦（LIPU）蒸汽安全阀是饱和蒸汽系统中对非燃烧型压力容器的过压保护，它的启闭件受外力作用处于常闭状态，系统内压力超过允许值之前，安全阀应密封可靠无泄漏现象。安全阀用于不可压缩流体的工况时，当系统超过允许值时，阀门应立即开启，继而全量释放，使压力下降，以防止设备或管路内压力继续升高，当压力降低到规定值时，阀门应及时关闭，并保证密封，从而保证设备安全运行。安全阀属于自动阀体，不仅可给热膨胀液体提供过压保护，而且还可在蒸汽、空气或气体系统中起到快速响应。主要用于锅炉、压力容器管道上，控制压力不超过规定值，对人身安全和设备运行起到重要保护作用和紧急动作的作用。
蒸汽安全阀特征
排量大。
采用自定心阀塞。
结构简单，确保维护要求降至 低。
对密封面进行平衡处理，使其高度密封。
内部阀体在设计上能够提供良好的流动剖面。
配备作杆定位器的螺纹轴，便于即时手动操作。
提升器采用不受密封影响的设计，使阀门在蒸汽膨胀时容易立即开启，保证精确地控制阀门的开闭。
蒸汽安全阀整定压力等级--
| 公称压力(MPa) | 整定压力等级 | |||||||
| 1.6 | 0.06～0.1 | 0.1～0.16 | 0.16～0.25 | 0.4～0.6 | 0.6～0.8 | 0.8～1.0 | 1.0～1.3 | 1.3～1.6 |
| 2.5 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | |||||
| 4.0 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | 2.5～3.2 | 3.2～4.0 | |||
法兰安全阀材质表--
| 型号 | 铸钢型 WCB | 304不锈钢型 CF8 | |
| 口径范围 | DN25～DN150 | ||
| 适用温度 | ≤450°C | ||
| 适用介质 | 水、蒸汽、油品 | 腐蚀性介质 | |
| 材料 | 1、阀体 | WCB | CF8 |
| 2、阀座 | 2Cr13 | CF8 | |
| 3、调节圈 | 2Cr13 | CF8 | |
| 4、反冲盘 | 2Cr13 | 304SS | |
| 5、阀瓣 | 2Cr13 | 304SS | |
| 6、导向套 | 2Cr13 | 304SS | |
| 7、阀盖 | WCB | CF8 | |
| 8、弹簧 | 50CrVa | 50CrVa包覆TEFLON | |
| 9、阀杆 | 2Cr13 | 2Cr13 | |
| 10、调整螺杆 | 45#钢 | 2Cr13 | |
| 11、保护罩 | ZG200 | ZG200 | |
| 密封面材料 | 堆焊Co基硬质合金 | 堆焊Co基硬质合金 | |

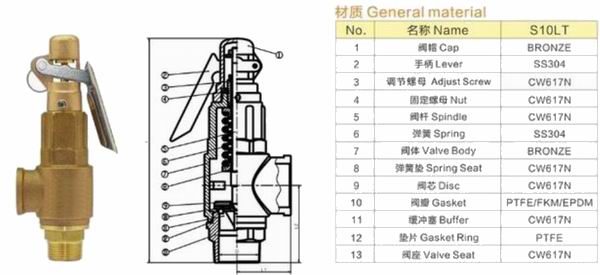

手把式青铜安全阀材质表
可调式青铜安全阀材质表
蒸汽安全阀安装示意图
