品牌:美国力浦LIPU
起订:1台
发送询价
| 加工定制 : | 是 | 品牌 : | 美国力浦LIPU |
| 型号 : | LIPU | 种类 : | NRVG静音式 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 升降式 | 公称通径 : | 活塞式DN50～DN500 |
| 适用介质 : | 水 | 形态 : | 隔膜式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 0-80度 | 类型(通道位置) : | 直通式 |

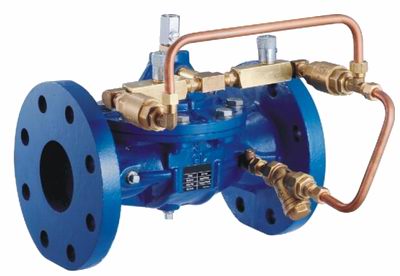

缓闭式止回阀应用及原理
美国力浦（LIPU）缓闭式止回阀具有开启和关闭速度调控的止回阀作用，与启动或停止抽水机运转时，配合现场调节zui佳的开启和关闭速度，防止水锤及水击的产生，达到静音除噪的效果。适用于安装在高层建筑取水、送水、加压、潜水、污水等泵站的水泵出水管道上。
性能
1.当进口压力大于出口压力时，主阀正常开启，当后端出现水锤是，主阀关闭；
2.开启和关闭速度可以通过阀盖上控制管路的针阀/球阀调节
规格尺寸：隔膜式∶DN50～DN300 活塞式DN50～DN500
介质：水
使用温度：0-80度

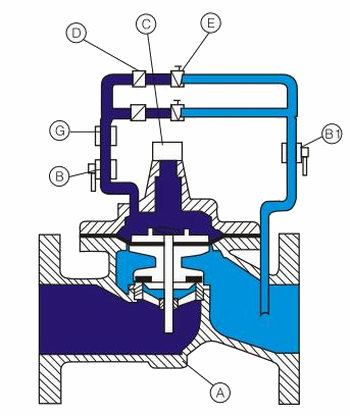

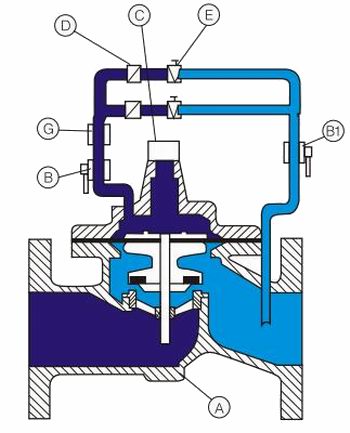

缓闭式止回阀结构原理
通过设定阀门的关闭、开启速度，能够减少管路的压力波动
1.水泵启动，阀盖腔缓慢排水，同时主阀缓慢开启。
2.水泵关闭，阀盖腔缓慢进水，同时主阀关闭。
主要零部件材质表
| 序号 | 零件名称 | 材质 |
| A | 阀体 | 球墨铸铁、铸钢、不锈钢 |
| B | 球阀 | 黄铜、不锈钢 |
| B1 | 球阀 | 黄铜、不锈钢 |
| C | 排气阀 | 黄铜、不锈钢 |
| D | 止回阀 | 黄铜、不锈钢 |
| G | 过滤器 | 不锈钢 |
| E | 节流阀 | 黄铜、不锈钢 |
| 弹簧组件：不锈钢 | ||
缓闭式止回阀安装示意图
1、关断阀 2a-2b、关断阀 3、橡胶接头 4、过滤器 5、排气阀 A、缓闭式止回阀
注意事项
1、在缓闭式止回阀的上游侧，需安装过滤器，确保流经控制阀的水质清洁
2、在缓闭式止回阀的下游侧，需安装排气阀，排除管道内混杂的气体
3、缓闭式止回阀水平安装时，控制阀的 倾斜角度不得超过45°
4、缓闭式止回阀垂直安装时，须通知力浦公司，采购相应的弹簧配件（选配件）

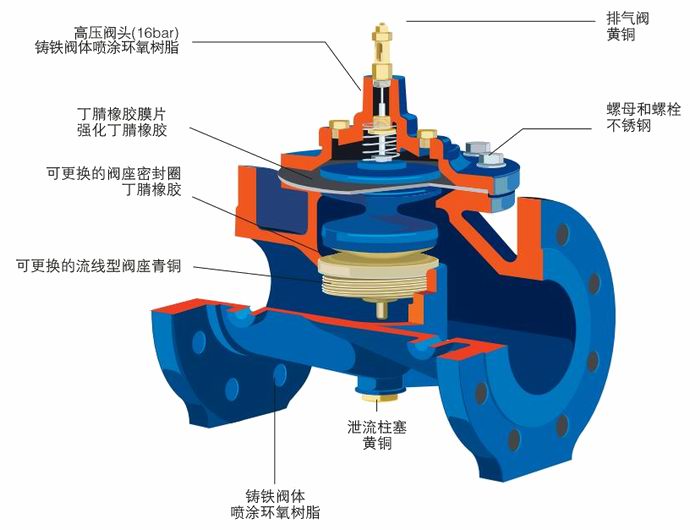

缓闭式止回阀主阀体性能参数
主要零部件材质表
| 序号 | 零件名称 | 材料 |
| 1 | 薄膜 | 强化丁腈橡胶 |
| 2 | 顶盖上的排气阀 | 黄铜、不锈钢 |
| 3 | 高压阀盖 | 球墨铸铁、铸钢、不锈钢 |
| 4 | 螺母、螺栓、螺杆 | 不锈钢 |
| 5 | 阀座 | 青铜、不锈钢 |
| 6 | 排泄口柱塞 | 黄铜、不锈钢 |
| 7 | 阀座密封圈 | 丁腈橡胶 |
| 8 | 阀体 | 球墨铸铁、铸钢、不锈钢 |
| 9、10 | 压力表进口 | 黄铜、不锈钢 |

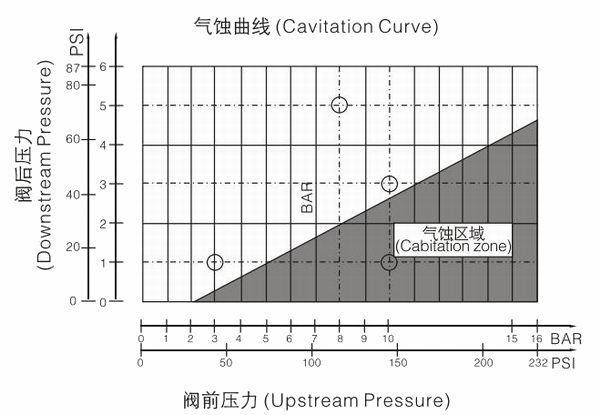

气蚀曲线图

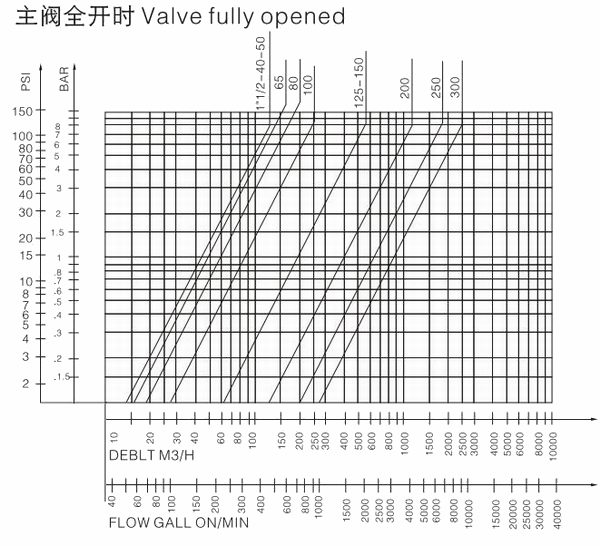

压损曲线图

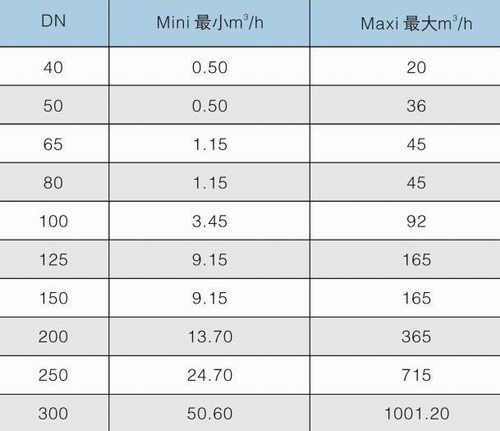

流量系数
KV值因子
